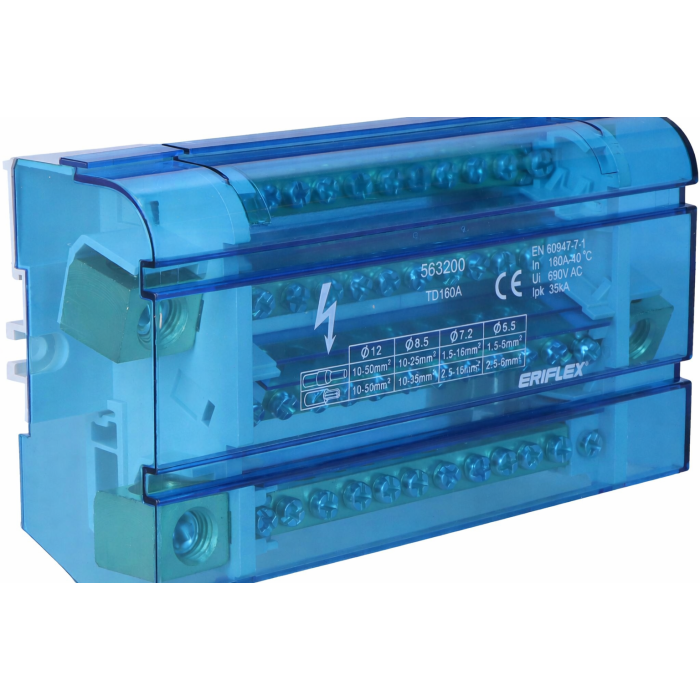

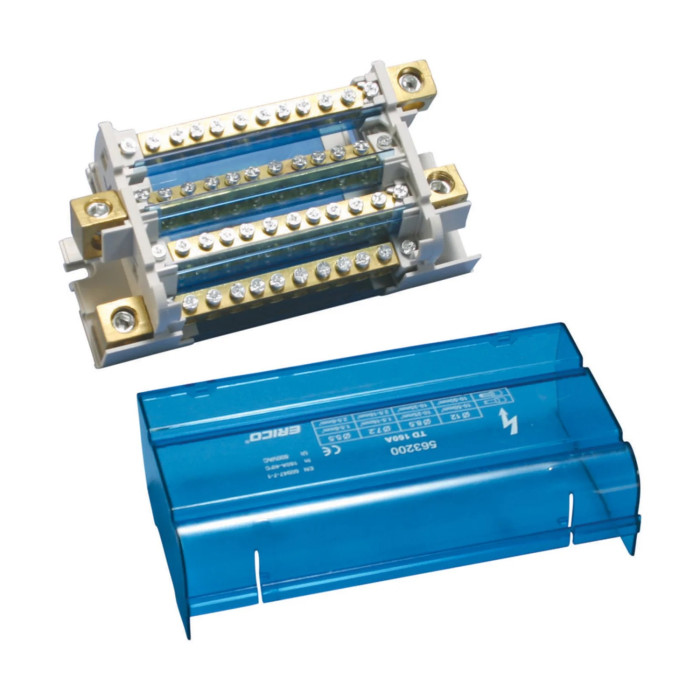

Чотириполюсна колодка nVent Eriflex TD 160A 11 виходів

Розподільчі блоки та колодки

Чотириполюсна колодка nVent Eriflex TD 160A 11 виходів

Артикул: 563200

Немає в наявності

Відгуків: 0

Чотириполюсна колодка nVent Eriflex TD 160A 11 виходів

Розподільчі блоки та колодки

Чотириполюсна колодка nVent Eriflex TD 160A 11 виходів

Артикул: 563200

Немає в наявності

5096 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Документи

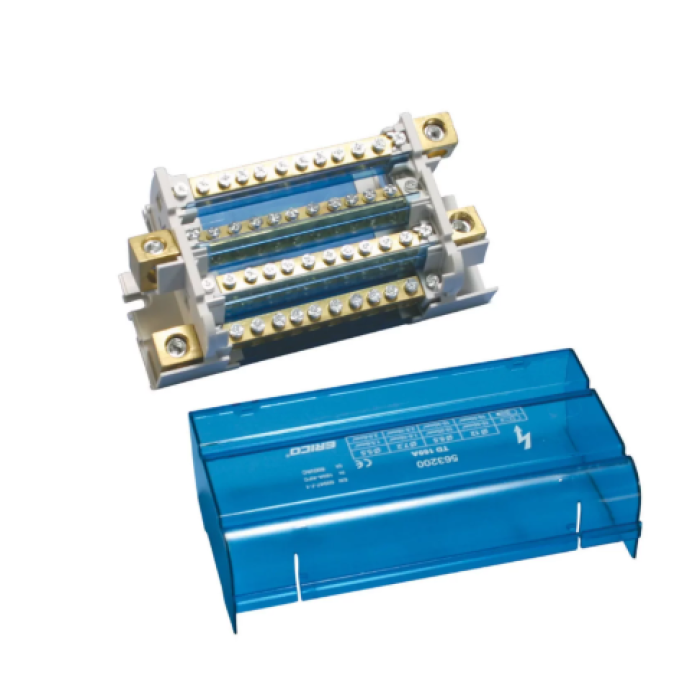

563200* Чотириполюсна колодка TD 160A 11 виходів

Характеристики

Бренд :

nVent Eriflex

Кількість полюсів :

Номінальний струм :

160 А

Вхід, переріз провідника :

10-50 мм²

Вихід, кількість підключень :

Серія :

ТD

Тип :

Розподільний блок

Матеріал шини :

Латунь

Матеріал корпусу :

PA66/V0

Матеріал захисної кришки :

Матеріал гвинтів :

Сталь (оцинкована)

Робоча температура :

-30 ... +85 °C

Ступінь захисту :

IP20

Відповідно до :

IEC/EN 60947-7-1

Тип монтажу :

На DIN-рейку TH35 та монтажну панель

Довжина :

90 мм

Ширина :

175 мм

Висота :

50 мм

Вага :

0.61 кг

Максимальна робоча напруга :

690 В

Короткостроковий струм, що витримується (Icw) 1 с :

8.2 кА

Піковий струм (Ipk) :

35 кА

Вхід, кількість підключень :

Вхід, переріз провідника з наконечником :

10-50 мм²

Вихід, переріз провідника :

(1) 2.5-6; (7) 2.5-16; (3) 10-35 мм²

Вихід, переріз провідника з наконечником :

(1) 1.5-6; (7) 1.5-16; (3) 10-25 мм²

Кількість в пакуванні :

1 шт

Норма відвантаження :

1 шт.

Країна походження :

Франція

Країна реєстрації бренду :

США

Гарантійний термін :

12 місяців

Завантажити всі документи

DataSheet

1747727591_Розпод. блоки, 2 пол., 4 пол. (даташит).pdf

Сертифікати

1757365627_№1. Декларація відповідності європейським директивам (№1).pdf 1757365627_№2. Сертифікат про вогнестійкість класу HL3.pdf 1757365627_№3. Декларація відповідності європейським директивам (№2).pdf 1757365627_Декларація про відповідність щодо вимог California Proposition 65.pdf 1757365627_Декларація про відповідність щодо вимог REACH Regulation (EC 1907-2006).pdf 1757365627_Декларація про відповідність щодо вимог RoHS Directive 2011-65-EU та поправки 2015-863-EU.pdf 1757365627_Декларація про відповідність щодо вимог Toxic Substances Control Act (TSCA).pdf

Креслення

1758670596_td-160a.stp 1758670596_td-160a_back.dwg 1758670596_td-160a_bottom.dwg 1758670596_td-160a_front.dwg 1758670596_td-160a_iso.dwg 1758670596_td-160a_left.dwg 1758670596_td-160a_right.dwg 1758670596_td-160a_top.dwg

Інструкція

1776782288_TD-160A, TD-160AL, Instruction.pdf

Дивіться також

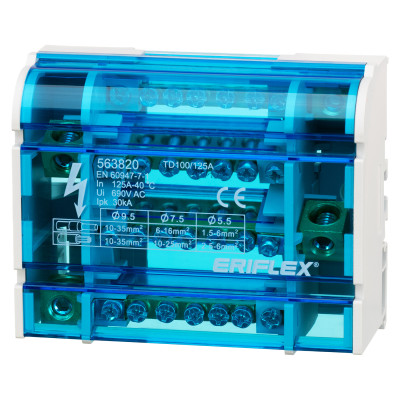

Чотириполюсна колодка nVent Eriflex TD 100/125A 6 виходів

Артикул: 563820

1499 грн

Розподільчий блок Vector VS VJB-411/125 на DIN-рейку, 125A, 11 виходів

Артикул: VJB411/125

549 грн

Чотириполюсна колодка nVent Eriflex TD 80/100A 6 виходів

Артикул: 563920

1435 грн

Розподільчий блок Vector VS VJB-415/125 на DIN-рейку, 125A, 15 виходів

Артикул: VJB415/125

702 грн

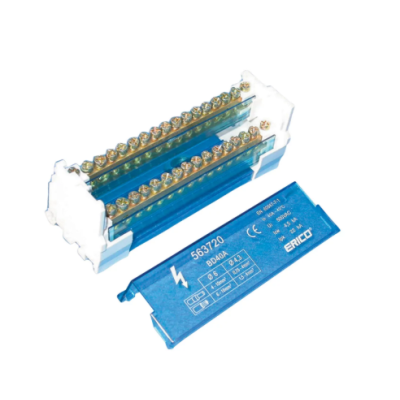

Двополюсна колодка nVent Eriflex BD 40A 16 виходів

Артикул: 563720

1036 грн

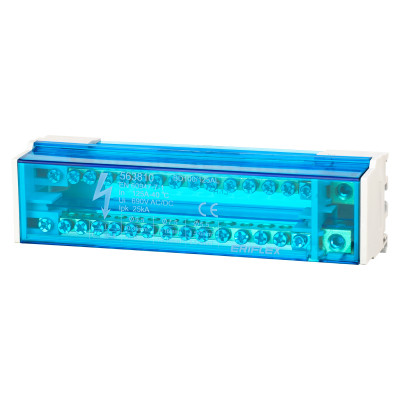

Двополюсна колодка nVent Eriflex BD 100/125AL 14 виходів

Артикул: 563810

1370 грн

Двополюсна колодка nVent Eriflex BD 100/125A 6 виходів

Артикул: 563800

978 грн

Однополюсна клемна коробка nVent Eriflex UDJ 125A

Артикул: 569020

1669 грн

Двополюсна колодка nVent Eriflex BD 80/100A 6 виходів

Артикул: 563900

950 грн

Двополюсна колодка nVent Eriflex BD 80/100AL 14 виходів

Артикул: 563910

1297 грн

Однополюсна клемна коробка nVent Eriflex UDJ 160A

Артикул: 569030

2784 грн

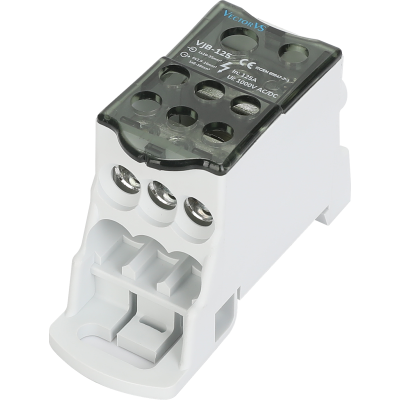

Розподільчий блок Vector VS VJB-125 на DIN-рейку, 125A, вх.1×10-35mm, вих.6×2.5-16, 1×6-16mm

Артикул: VJB125

300 грн

Розподільчий блок Vector VS VJB-80 на DIN-рейку, 80A, вх.1×6-16mm, вих.4×2.5-6, 2×2.5-16mm

Артикул: VJB080

147 грн

Акція

Розподільний блок MOREK OJL400AF синій вх. (10x(1×25) вих.

Артикул: MAB1403B10

2720 грн

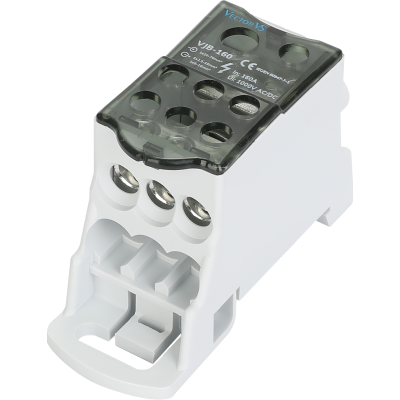

Розподільчий блок Vector VS VJB-160 на DIN-рейку, 160A, вх.1×10-70mm, вих.6×2.5-16, 1×6-16mm
