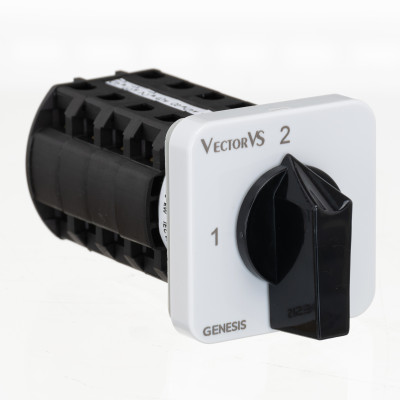

Керування електричним колом не завжди зводиться до простого вмикання чи вимикання. Інколи потрібно вибрати одну з кількох ліній, змінити напрямок обертання двигуна чи перемкнути фазу без розбирання схеми. Для таких завдань застосовують кулачковий перемикач - компактний апарат, здатний перемикати кілька контактних груп одним поворотом ручки.

Що таке кулачковий перемикач

Принцип роботи кулачкового перемикача базується на механічній системі кулачків, закріплених на спільному валу з ручкою керування. При повороті ручки кулачки послідовно розмикають одні контактні групи і замикають інші, змінюючи схему з'єднання електричного кола. Кожне фіксоване положення ручки відповідає окремій конфігурації контактів, тож апарат дозволяє реалізувати кілька режимів роботи в одному компактному корпусі. Кількість фіксованих положень і форма кулачків визначаються конкретною моделлю, тому кожен апарат розрахований під конкретну логіку перемикання.

Такий поворотний перемикач відрізняється простою і надійною конструкцією без електронних компонентів. Це робить його стійким до вологи, пилу та механічних навантажень. Саме тому апарат залишається затребуваним рішенням там, де потрібна проста, передбачувана комутація без складного налаштування. Відсутність плат чи мікросхем усередині корпусу означає й простіший ремонт: пошкоджену контактну групу можна замінити окремо, не міняючи весь апарат.

Для чого використовуються кулачкові перемикачі

Найпоширенішим застосуванням є керування електродвигунами, коли перемикач для електродвигуна дозволяє вручну змінювати напрямок обертання вала чи вибирати швидкість роботи механізму. У промисловому обладнанні такі апарати відповідають за вибір режиму роботи лінії. Наприклад перемикання між ручним і автоматичним керуванням. Оператору достатньо повернути ручку в потрібне положення, щоб змінити логіку роботи всієї ділянки, не заходячи до програми контролера.

Окрема сфера застосування охоплює перемикання ліній живлення та електричних кіл, коли потрібно оперативно перевести навантаження з одного джерела на інше без розбирання щита. У вимірювальних та керуючих схемах перемикач режимів дає змогу оператору швидко переходити між різними параметрами контролю, не звертаючись до складних панелей керування.

Основні схеми кулачкових перемикачів

Асортимент таких апаратів прийнято ділити на кілька типових груп залежно від функції, яку вони виконують у схемі.

• перемикачі ON/OFF - найпростіший варіант для увімкнення та вимкнення одного чи кількох кіл одночасно;

• багатопозиційні перемикачі - дозволяють вибирати одне з декількох фіксованих положень для перемикання ліній чи режимів;

• реверсивні перемикачі - застосовуються для зміни напрямку обертання електродвигуна;

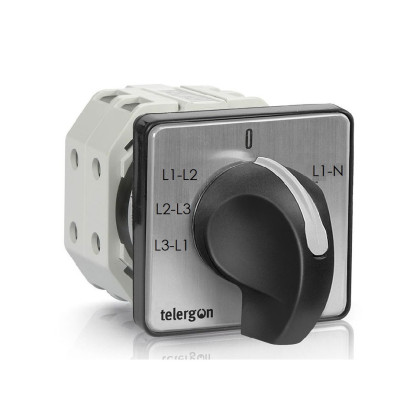

• перемикач фаз - переключає порядок підключення фазних провідників, змінюючи напрямок обертання трифазного двигуна.

Конкретну схему підбирають, виходячи з поставленого завдання. Тому перед покупкою варто чітко сформулювати, яку саме функцію повинен виконувати апарат. Помилка на цьому етапі часто призводить до того, що вже встановлений перемикач доводиться міняти на модель з іншою схемою включення.

Основні характеристики

Технічний підбір апарата спирається на кілька параметрів, які варто розглядати комплексно.

• номінальний струм: визначає максимальне навантаження, яке перемикач витримує тривало без перегріву;

• робоча напруга: має відповідати параметрам мережі, до якої підключається апарат;

• кількість полюсів: впливає на те, скільки незалежних кіл комутує пристрій одночасно;

• кількість положень: залежить від того, скільки режимів чи ліній потрібно перемикати;

• схема включення: визначає порядок з'єднання контактних груп у кожному положенні ручки;

• тип ручки: важіль, кнопка чи ключ з фіксацією, залежно від вимог до безпеки доступу;

• спосіб монтажу: на панель, DIN-рейку чи безпосередньо в корпус щита.

Коли ці параметри узгоджені з реальною схемою, пакетний перемикач працює стабільно й не потребує додаткового налаштування після встановлення.

Як вибрати кулачковий перемикач

Підбір апарата зручно розкласти на послідовність кроків, кожен з яких звужує коло підходящих моделей. Спочатку визначають функцію перемикання: увімкнення й вимкнення, вибір режиму, реверс чи перемикання фаз. Далі підбирають конкретну схему включення, яка реалізує потрібну логіку роботи контактів.

Наступний крок передбачає розрахунок номінального струму та робочої напруги під реальне навантаження лінії, а вже потім визначається кількість полюсів, необхідних для комутації всіх задіяних провідників. Завершує підбір вибір конструктивного виконання: тип ручки, спосіб монтажу та ступінь захисту корпусу відповідно до умов експлуатації.

Якщо вам необхідно купити кулачковий перемикач, варто відразу озвучувати перелік параметрів, щоб менеджери змогли запропонувати відповідний варіант зі складу.

Купуйте кулачкові перемикачі у Vector VS

У каталозі Vector VS представлені кулачкові перемикачі різних схем і конструктивних виконань для промислового та комерційного застосування. Консультанти допоможуть підібрати модель за схемою перемикання, струмом, напругою та кількістю полюсів, а за потреби нададуть додаткову консультацію щодо сумісності апарата з наявним обладнанням.

Щоб купити кулачковий перемикач без затримок, достатньо звернутися до менеджерів з готовою специфікацією або описом задачі. Уточнити, яка на кулачковий перемикач ціна можна в каталозі або через консультанта, а запит пакетний перемикач купити оптовою партією менеджери оформлять з урахуванням графіка постачання. Каталог кулачкові перемикачі Україна регулярно поповнюється новими моделями для різних сценаріїв використання, а наявність конкретного виконання завжди можна уточнити перед оформленням замовлення.
