Жорстка алюмінієва шина: вибір, характеристики та переваги

Жорстка алюмінієва шина є ефективною та економічно вигідною альтернативою мідним провідникам у системах розподілу електроенергії. Завдяки малій вазі та стабільним електротехнічним характеристикам вона широко застосовується у шинних магістралях промислових будівель, складських комплексів, житлових та інфраструктурних об'єктів. Використання сучасного електротехнічного алюмінію дозволяє суттєво оптимізувати бюджет проєкту без втрати надійності системи.

Часто запит до постачальників, щоб купити алюмінієву шину електротехнічну виникає у проєктних організацій, які переходять на більш економічні рішення без зниження вимог до безпеки та довговічності.

Що таке жорстка алюмінієва шина

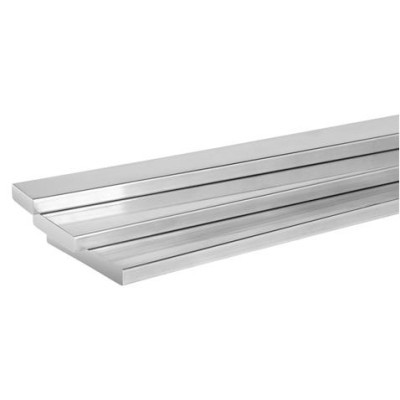

Жорстка алюмінієва шина — це суцільний провідниковий елемент прямокутного перерізу, виготовлений із технічно чистого алюмінію або сплаву АД31Т, призначений для передачі та розподілу електричного струму високої потужності.

Функції:

• організація головних шинних магістралей у ВРУ та НКП;
• використання в шинопроводах промислового призначення;
• формування систем заземлення та зрівнювання потенціалів;
• застосування у високострумових з'єднаннях енергетичних об'єктів.

Особливості:

• мала маса: вага алюмінієвої шини приблизно у 3 рази менша за мідну, що знижує навантаження на конструкції;
• економічність: на жорстку алюмінієву шину ціна значно нижча за мідні аналоги при правильному підборі перерізу;
• корозійна стійкість: природна оксидна плівка захищає метал від зовнішніх впливів;
• стандартизація: шина алюмінієва прямокутна виготовляється згідно IEC або ГОСТ із контрольованою геометрією.

Навіщо потрібна жорстка алюмінієва шина?

Жорстка алюмінієва шина використовується там, де необхідно поєднати високу провідність із оптимізацією витрат на матеріали та монтаж. Вона дозволяє суттєво зменшити загальну масу електрощитового обладнання та спростити його встановлення без втрати функціональної надійності.

• Економічна ефективність. При великих проєктах перехід на алюміній дозволяє зменшити загальну вартість матеріалів без втрати функціональності. Саме тому шина алюмінієва для електрощитів часто використовується у масовому будівництві.
• Оптимізація монтажу. Мала вага дозволяє монтувати великі перерізи без залучення складної техніки, що скорочує час встановлення.
• Довговічність. При правильному монтажі контактних вузлів термін служби не поступається мідним системам.
• Теплові характеристики. Алюмінієвий провідник ефективно відводить тепло при номінальних навантаженнях, знижуючи ризик перегріву.

Класифікація шин

За станом металу:

• М'яка — використовується для виготовлення елементів зі складною геометрією, де необхідні вигини, підгонка під нестандартні траси або монтаж у щільних конструктивних умовах.
• Напівтверда та тверда — застосовується для прямолінійних магістралей і силових ліній, де важлива підвищена механічна міцність, стабільність форми та стійкість до вібраційних навантажень.

За типорозмірами:

• Вторинні кола — компактні перерізи від 20×3 мм, які використовуються для допоміжних ланцюгів, керування та низькострумових ділянок;
• Силові магістралі — великі перерізи до 120×10 мм і більше, призначені для передачі значних струмових навантажень у розподільчих системах;
• Найпоширеніший формат — алюмінієва шина 40х4, яка часто застосовується як універсальне рішення у щитовому обладнанні та промислових установках.

За покриттям:

• Без покриття — базовий варіант для стандартних умов експлуатації з контрольованим середовищем;
• Луджена або сріблена — використовується для підвищення якості електричного контакту, зменшення перехідного опору та захисту від окиснення в місцях з'єднань.

Основні групи шин:

• Шини загального призначення — для силових шаф і ВРУ;
• Шини для шинопроводів — для закритих систем високої потужності;
• Шини заземлення — для контурів безпеки та промислового захисту.

Сфери застосування

Жорстка алюмінієва шина використовується у розподільчих пристроях 0,4-10 кВ, на підстанціях, у промислових цехах, енергетичних комплексах та металургійних підприємствах. Вона особливо ефективна там, де потрібна передача великих струмів на значні відстані при оптимізації витрат.

При переході з міді слід враховувати, що алюмінієва шина потребує збільшення перерізу приблизно на 25-30% для забезпечення еквівалентної провідності.

Монтажні особливості та технічні вимоги

Під час монтажу важливо враховувати хімічну активність алюмінію. Для запобігання окисленню контактів обов'язково застосовуються:

• кварцо-вазелінові пасти;
• спеціальні контактні мастила;
• алюмо-мідні перехідні пластини при з'єднанні різних металів.

Такі рішення забезпечують стабільність електричного контакту та мінімізують перехідний опір у довгостроковій перспективі.

Чим алюміній краще за мідь?

Алюмінієві рішення є більш доступними за ціною, однак потребують грамотного проєктування. При коректному підборі перерізу та якісному монтажі жорстка алюмінієва шина демонструє стабільні характеристики, наближені до мідних систем.
Водночас економія бюджету дозволяє масштабувати проєкти без суттєвого збільшення витрат на матеріали.

Продукція Vector VS — найкращий вибір монтажників

Компанія Vector VS з 2003 року постачає електротехнічні компоненти для енергетичних систем України. Наша жорстка алюмінієва шина Vector VS виготовляється з первинного електротехнічного алюмінію, включаючи сплав АД31Т. Шина алюмінієва АД31Т гарантує:

• стабільну провідність;
• точну геометрію;
• мінімальний перехідний опір;
• високу якість поверхні.

Ми пропонуємо рішення, які дозволяють поєднати надійність та оптимальну жорстка алюмінієва шина ціна для великих інфраструктурних проєктів.

Жорстка алюмінієва шина — це сучасне рішення для енергоефективних систем розподілу електроенергії. Вона дозволяє зменшити витрати, спростити монтаж і забезпечити стабільну роботу електромереж.

Якщо вам потрібно купити жорстку алюмінієву шину для проєкту будь-якої складності, звертайтесь до інженерів Vector VS. Ми допоможемо підібрати оптимальний переріз, врахуємо всі навантаження та запропонуємо надійні перехідні рішення для змішаних систем мідь-алюміній.
