Електромережа будь-якого об'єкта періодично стикається з короткочасними стрибками напруги, здатними вивести з ладу чутливу електроніку за частку секунди. Саме для таких ситуацій застосовують обмежувач перенапруги - пристрій, що приймає на себе імпульсний викид і відводить його від захищеного обладнання.

Що таке обмежувач перенапруги

Пристрій захисту від імпульсних перенапруг (ПЗІП, або SPD за міжнародним позначенням) вмикається паралельно до захищеного кола і залишається пасивним у нормальному режимі роботи мережі. У момент виникнення імпульсу високої напруги внутрішній елемент апарата різко знижує власний опір, спрямовуючи надлишкову енергію на заземлення, а після завершення перехідного процесу повертається у вихідний стан.

Такий УЗІП реагує на процес, що триває мікросекунди, тому людське втручання в цей момент фізично неможливе. Саме автоматична природа спрацювання відрізняє цей апарат від звичайних комутаційних пристроїв. Завдяки цьому чутлива електроніка, підключена після точки встановлення, отримує напругу вже в безпечних межах. Після завершення імпульсу апарат самостійно повертається у вихідний стан і залишається готовим до наступного спрацювання без будь-якого втручання персоналу.

Від чого захищають обмежувачі перенапруги

Основним джерелом небезпечних імпульсів виступають грозові розряди, енергія яких через повітряні лінії чи заземлювальний контур частково потрапляє у внутрішню мережу об'єкт навіть при віддаленому ударі блискавки. Такий грозозахист електромережі стримує саме цю складову ризику, знижуючи амплітуду імпульсу до прийнятного рівня.

Другий поширений сценарій пов'язаний із комутаційними перенапругами, які виникають при вмиканні та вимиканні потужного обладнання, роботі зварювальних апаратів чи спрацюванні силових контакторів. Обидва типи впливів обʼєднує короткочасність і висока амплітуда, проте захист від перенапруги не варто сприймати як універсальне рішення від усіх проблем з якістю електропостачання. Він не компенсує тривалі просадки, перекоси фаз чи хронічну нестабільність напруги, для яких застосовують інші класи обладнання.

Класи обмежувачів перенапруги

Апарати діляться на класи в залежності від рівня енергії, який вони здатні відвести, та місця встановлення в схемі електропостачання:

• клас I, або тип B: встановлюється на вводі в будівлю та розрахований на найвищі імпульсні струми, включно з прямим влученням блискавки в систему заземлення;

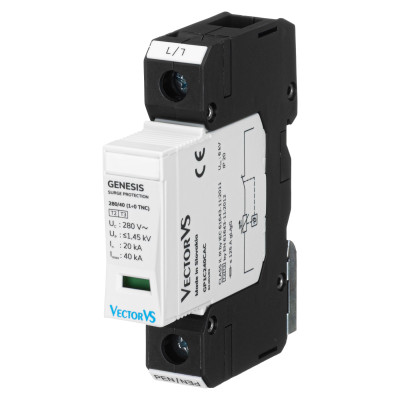

• клас II, або тип C: монтується в розподільчих щитах поверхів чи окремих ліній, знижує залишкову перенапругу до безпечнішого рівня;

• клас III, або тип D: встановлюється безпосередньо біля чутливого обладнання і забезпечує фінальний ступінь очищення сигналу від залишкових імпульсів.

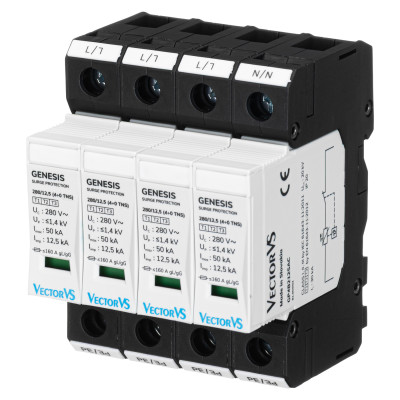

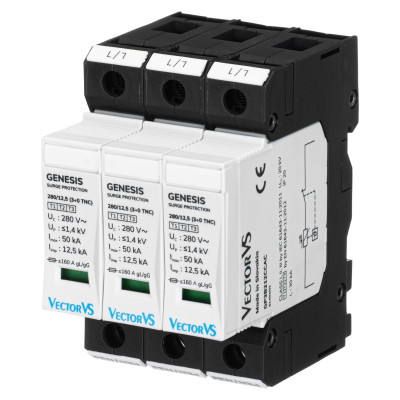

Комбіновані пристрої поєднують кілька класів у одному корпусі, спрощуючи монтаж там, де простір щита обмежений, а без повноцінного триступеневого захисту у будь-якому разі ніяк. Такий формат зручний і на етапі реконструкції щита, коли додавати окремі апарати для кожного класу вже немає технічної можливості.

Обмежувачі перенапруги для AC та DC мереж

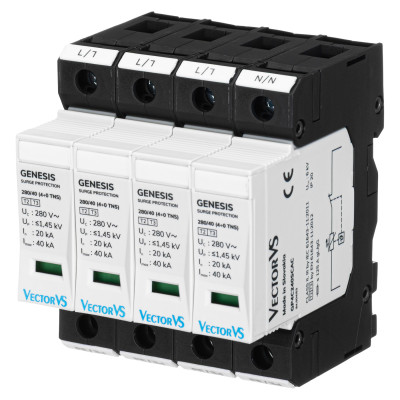

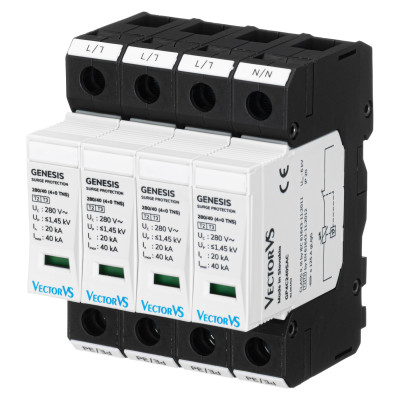

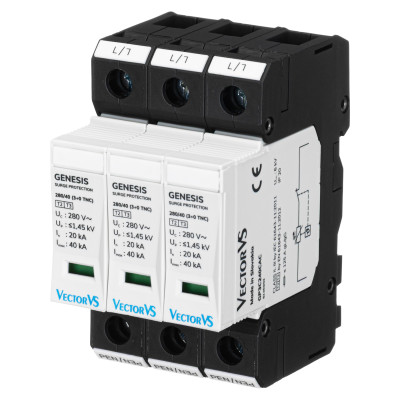

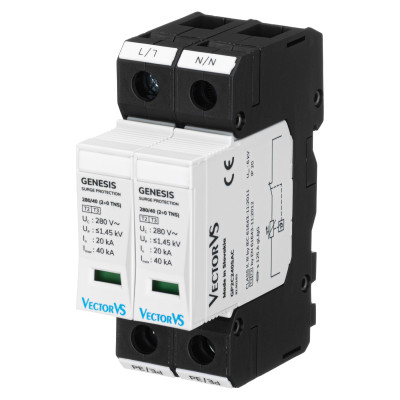

У мережах змінного струму обмежувачі перенапруги підбирають під конкретну систему заземлення та кількість фазних провідників, оскільки саме ці параметри визначають схему підключення апарата. Для однофазної мережі використовують компактніші виконання, тоді як трифазна система вимагає багатополюсного пристрою з окремим захистом кожної фази.

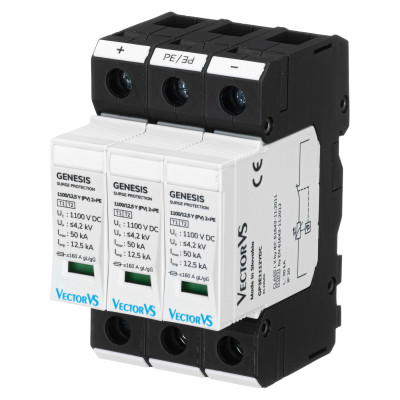

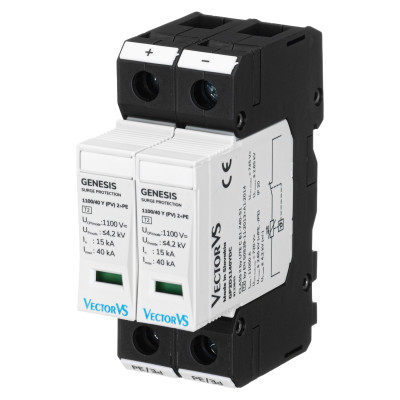

DC-мережі, зокрема сонячні електростанції, мають власну специфіку. Постійний струм не проходить через нуль, тому дуга при спрацюванні апарата гаситься складніше. Для таких систем застосовують окремі моделі, розраховані на відповідну робочу напругу фотоелектричних панелей.

Як вибрати обмежувач перенапруги

При виборі звертайте увагу на такі критерії:

• тип мережі: змінний чи постійний струм визначає конструктивне виконання пристрою;

• робоча напруга: має відповідати параметрам мережі з урахуванням допустимих відхилень;

• клас захисту: залежить від місця встановлення в схемі та наявності інших ступенів захисту;

• максимальний імпульсний струм: визначає, який рівень енергії апарат здатний витримати без пошкодження;

• кількість полюсів: залежить від кількості фаз і наявності нейтрального провідника;

• система заземлення: TN, TT чи IT впливає на схему підключення та вибір конкретної моделі.

Врахування цих параметрів дозволяє вибрати пристрій, який реально відповідає ризикам конкретного об'єкта, а не формально закриває вимогу проєкту. Тим, хто вже визначився з моделлю, буде простіше обмежувач перенапруги купити, відповідно до параметрів мережі.

Де встановлюють обмежувачі перенапруги

Найпоширенішим місцем монтажу лишаються ввідні та розподільчі щити житлових і комерційних будівель. Апарат захищає всю внутрішню мережу від зовнішніх імпульсів одразу після точки підключення до постачальника електроенергії. У багатоповерхових будівлях додаткові ступені захисту нерідко встановлюють і на поверхових щитках.

На промислових об'єктах ПЗІП захищає лінії керування, контролери та частотні перетворювачі, чутливі до найменших стрибків напруги. На сонячних електростанціях апарати встановлюють як на стороні постійного струму біля інверторів, так і на виході змінного струму перед підключенням до мережі, забезпечуючи захист на кожному етапі перетворення енергії. У виробничих умовах додатковий ступінь захисту нерідко встановлюють і безпосередньо на пульті керування, поруч із найчутливішими вузлами автоматики.

Купуйте обмежувачі перенапруги у Vector VS

У каталозі Vector VS представлені обмежувачі перенапруги різних класів для мереж змінного та постійного струму, включно з рішеннями для сонячних електростанцій. Консультанти допоможуть підібрати ПЗІП відповідно до типу мережі, класу захисту, напруги та необхідного імпульсного струму.

Щоб купити ПЗІП під конкретний об'єкт, достатньо звернутися до менеджерів з описом схеми електропостачання. Запит купити УЗІП для кількох щитів одразу оформлять комплексно, а яка на обмежувач перенапруги ціна, можна уточнити в каталозі. Якщо потрібен захист від перенапруги купити з доставкою по всій країні, менеджери підкажуть наявність моделей на складі та орієнтовні терміни постачання.
