Надійність електромережі будь-якого об'єкта великою мірою залежить від того, наскільки грамотно організовано простір для розміщення комутаційної апаратури. Модульні шафи виконують саме цю функцію, об'єднуючи автоматичні вимикачі, реле та іншу техніку в одному впорядкованому корпусі.

Що таке модульні шафи та для чого вони використовуються

Модульна шафа представляє собою корпус, спроєктований під монтаж обладнання на DIN-рейку: автоматичних вимикачів, ПЗВ, дифавтоматів, реле часу, лічильників та іншої апаратури стандартних розмірів. Усередині передбачені монтажні рейки, кабельні канали та місце для акуратного розведення проводів. Тож замість хаотичного розташування дротів отримуємо структуровану систему, у якій кожен елемент легко знайти й за потреби замінити.

Такий електричний модульний щит застосовують у квартирах, приватних будинках, офісних приміщеннях, торгових точках, на виробничих і промислових об'єктах. Різниця здебільшого в розмірах, ступені захисту та кількості місць під обладнання, однак базовий принцип залишається незмінним: зручний та охайний доступ до комутаційної апаратури. Освітлення, розетки, лінія для електроплити чи бойлера отримують власний автоматичний вимикач, і у разі аварії відключається лише одна ділянка мережі, а не весь будинок.

Основні види модульних шаф

Асортимент корпусів для модульного обладнання прийнято ділити на кілька великих груп залежно від умов, у яких вони працюватимуть:

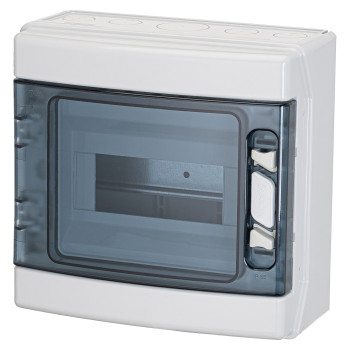

• шафи зовнішньої установки з ступенем захисту IP65, розраховані на вологі приміщення, вулицю чи виробничі цехи з підвищеною запиленістю;

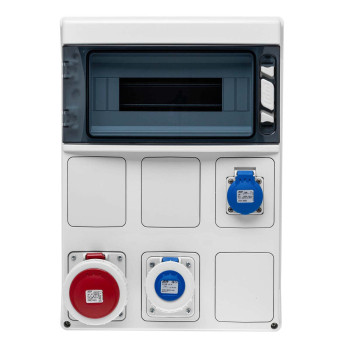

• шафи під промислові розетки, які поєднують модульний відсік із місцем для силових з'єднувачів;

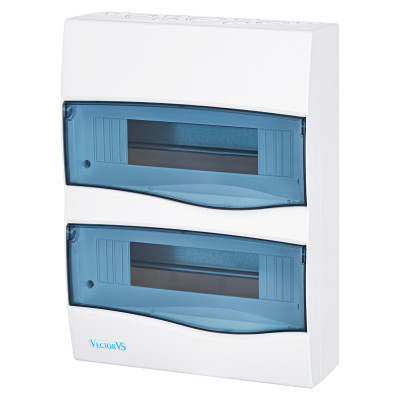

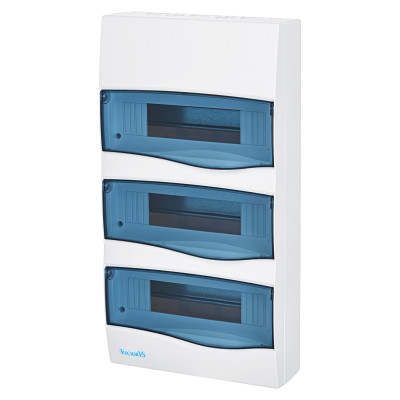

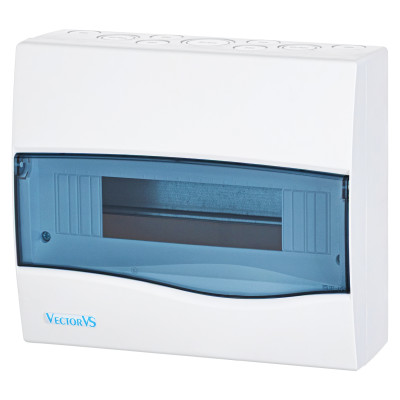

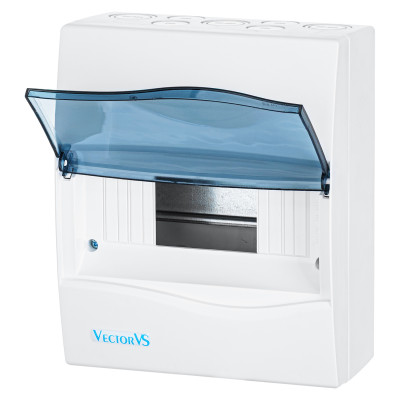

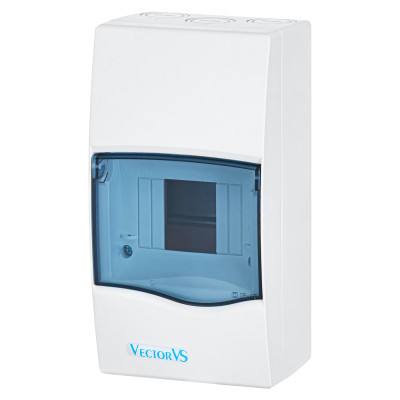

• пластикові шафи накладного монтажу, що кріпляться безпосередньо на стіну і зручні там, де немає можливості штробити поверхню;

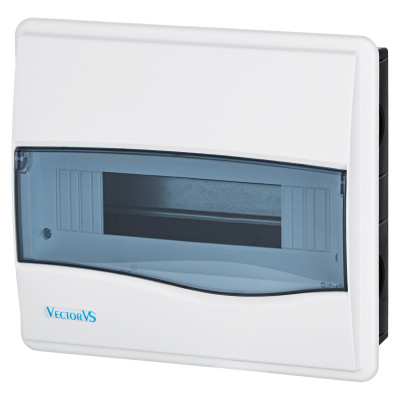

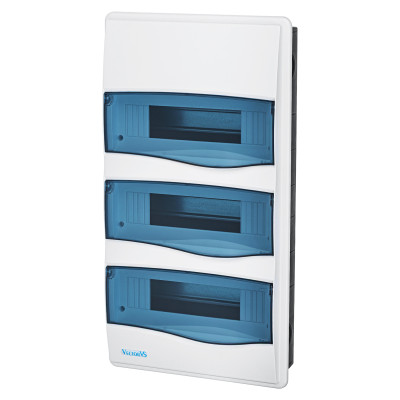

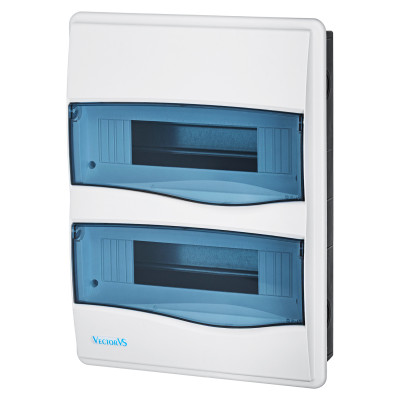

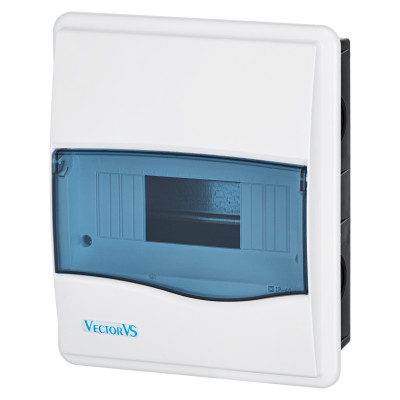

• пластикові шафи прихованого монтажу, корпус яких ховається у нішу, а на поверхні залишаються лише дверцята.

Кожен із цих напрямів має власну лінійку моделей з різними габаритами й комплектацією. Головне при виборі шафи для модульного обладнання зрозуміти умови експлуатації обʼєкта, адже саме вони визначають, яка з груп підійде найкраще.

Кількість модулів та рядів

Місткість щита рахують у DIN-модулях: один модуль відповідає ширині стандартного одноклавішного автоматичного вимикача. Знаючи, скільки апаратів планується встановити, легко порахувати необхідну кількість модулів і, відповідно, підібрати корпус потрібного розміру.

Ряди в модульному щиті являють собою горизонтальні рейки, на яких розміщується обладнання. Маленькі щитки на кілька модулів мають один ряд, тоді як великі розподільчі шафи можуть налічувати чотири, шість і навіть більше рядів. Головне правило під час підбору полягає в тому, щоб закладати запас модулів наперед. Побутова електромережа з часом розростається: додається кондиціонер, зʼявляється окрема лінія для теплої підлоги чи домашньої майстерні, і вільні місця в щиті дозволяють підключити нове обладнання без заміни всього корпусу.

Як вибрати модульну шафу

Підбір корпусу простіше розкласти на кілька практичних критеріїв, тоді рішення виходить зваженим і без зайвих переплат.

• ступінь захисту IP: для сухих приміщень достатньо базового рівня, для вологих зон чи вулиці потрібен показник від IP54 і вище;

• кількість модулів: розраховується виходячи з переліку обладнання плюс резерв на розширення;

• кількість рядів: впливає на загальні габарити корпусу та зручність монтажу проводки;

• спосіб монтажу: накладний або прихований, залежно від типу стін і естетичних вимог до приміщення;

• матеріал корпусу: метал підходить для промислових умов, пластик легший і зручніший у побутовому застосуванні;

• тип дверцят: суцільні або з прозорим віконцем для швидкого візуального контролю індикаторів;

• умови експлуатації: температура, вологість, наявність пилу чи вібрацій поруч із місцем встановлення.

Коли ці параметри враховані одразу, щит для автоматів служить довго, не створюючи незручностей при подальшому обслуговуванні мережі.

Де використовуються модульні шафи

Сфера застосування модульних корпусів охоплює практично будь-який об'єкт з електропостачанням. В приватних будинках вони стають основою внутрішньої розподільчої мережі, приймаючи на себе автоматичні вимикачі для окремих груп споживачів. В офісах чи магазинах такі щити відповідають за живлення освітлення, кас, серверного обладнання та кліматичних систем.

На виробництві та в майстернях розподільчий щит нерідко працює у важчих умовах: з пилом, вологістю, перепадами температур, тому там частіше застосовують металеві корпуси підвищеного класу захисту. Для зовнішніх установок, наприклад на фасадах будівель, у гаражних кооперативах чи на будівельних майданчиках, обирають герметичні варіанти IP65, здатні витримувати опади та механічні навантаження.

Купуйте модульні шафи у Vector VS

Якщо потрібно купити модульний щит під конкретний перелік обладнання, зручніше одразу орієнтуватися на каталог із широким вибором розмірів, ступенів захисту та варіантів монтажу. У Vector VS представлені корпуси для житлових, комерційних і промислових обʼєктів. Наші консультанти допоможуть вам підібрати варіант за кількістю модулів, способом кріплення та умовами експлуатації приміщення.

Щоб модульну шафу купити вийшло без помилок, варто заздалегідь визначити список апаратів для монтажу та орієнтовний запас на майбутнє розширення мережі. Для того, щоб дізнатися, яка на модульний щит ціна та чи є в наявності конкретна модель, звертайтеся до менеджерів компанії. Або ознайомтеся із актуальною інформацією в каталозі товарів. Всі модульні шафи Україна проходять перевірку перед відправленням клієнту.
