Автоматичні вимикачі захисту двигуна

Електродвигун є важливою частиною будь-якої промислової установки, і його вихід з ладу через перевантаження, коротке замикання або обрив фази призводить до значних фінансових втрат і простоїв виробництва. Саме тому використовується автоматичний вимикач захисту двигуна — спеціалізований пристрій, що поєднує функції автоматичного вимикача та теплового реле.

Такий мотор-автомат розроблений з урахуванням особливостей пускових режимів асинхронних двигунів, де пусковий струм може у 5-10 разів перевищувати номінальний, і при цьому забезпечує стабільну роботу без хибних відключень.

Що представляють собою автоматичні вимикачі захисту двигуна

Автомат захисту двигуна — це електромеханічний апарат, призначений для ручного керування електродвигуном (пуск/зупинка) та його автоматичного відключення у разі аварійних режимів роботи.

Основні функції:

• Захист від струмів короткого замикання, що дозволяє миттєво відключити пошкоджену ділянку мережі та запобігти руйнуванню обладнання.
• Захист від теплового перевантаження, який контролює нагрів обмоток двигуна та запобігає деградації ізоляції при тривалому перевищенні навантаження.
• Контроль обриву або випадання фаз, що критично для трифазних двигунів, оскільки асиметрія живлення швидко викликає перегрів і вихід з ладу.
• Компенсація температури навколишнього середовища, яка забезпечує стабільність спрацювання незалежно від умов монтажу та нагріву всередині щита.
• Можливість ручного відключення під навантаженням, що дозволяє безпечно зупиняти двигун для обслуговування або ремонту.

Конструктивні особливості:

• Регулятор номінального струму на передній панелі, що дозволяє точно налаштувати захист під конкретний електродвигун без демонтажу пристрою.
• Висока вимикальна здатність, яка гарантує безпечне відключення навіть при значних струмах короткого замикання в промислових мережах.
• Стійкість до пускових струмів, що дозволяє уникати хибних спрацювань під час запуску двигуна під навантаженням.
• Можливість встановлення допоміжних контактів і сигнальних модулів, що забезпечує інтеграцію в системи автоматизації та диспетчеризації.

Навіщо потрібні автомати захисту двигуна?

Дані пристрої забезпечують:

• Комплексний захист обладнання. Один пристрій замінює одразу кілька елементів — запобіжники та теплове реле, що спрощує електричну схему та зменшує кількість компонентів у щиті.
• Захист від аварійних режимів. Зокрема, захист електродвигуна від обриву фази запобігає роботі двигуна в асиметричному режимі, який призводить до локального перегріву обмоток.
• Точне налаштування. Сучасний автомат захисту двигуна з регулюванням струму дозволяє точно виставити уставку під номінальний струм двигуна.
• Підвищення ресурсу обладнання. Контроль теплових режимів запобігає перегріву ізоляції, що напряму впливає на довговічність електродвигуна.

Класифікація та вибір

За типом керування:

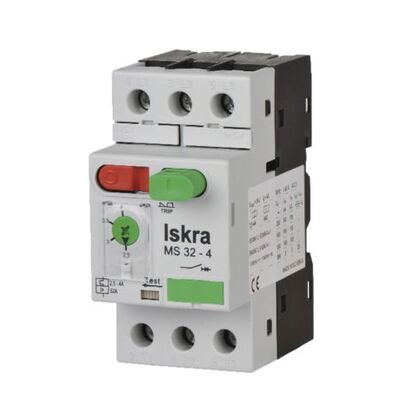

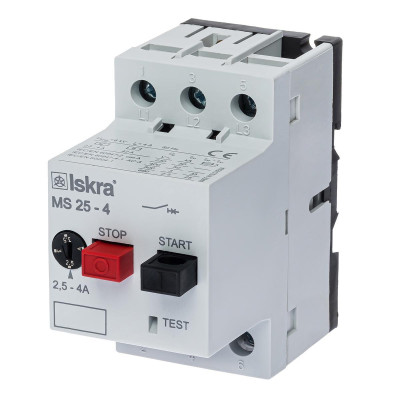

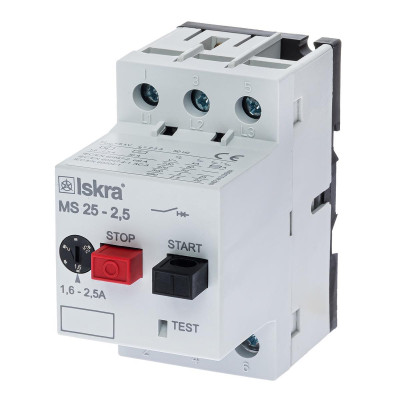

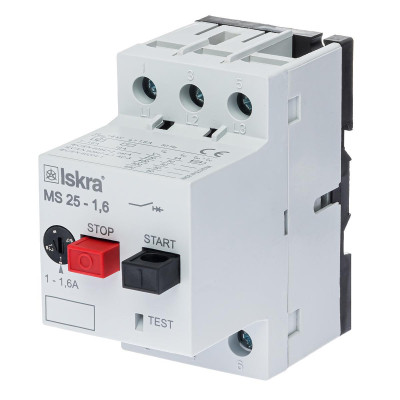

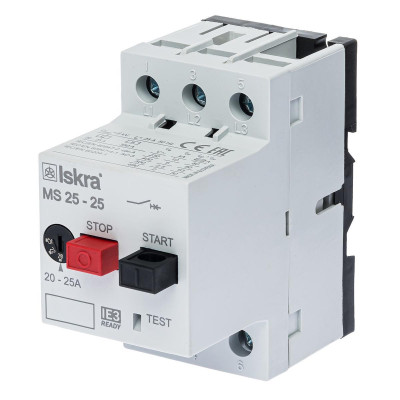

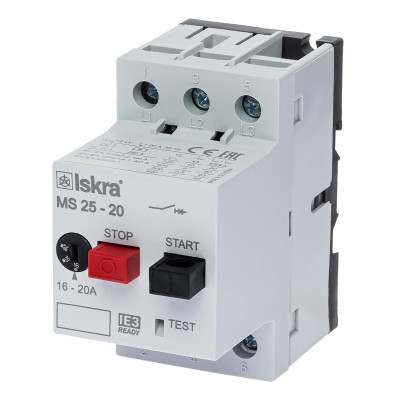

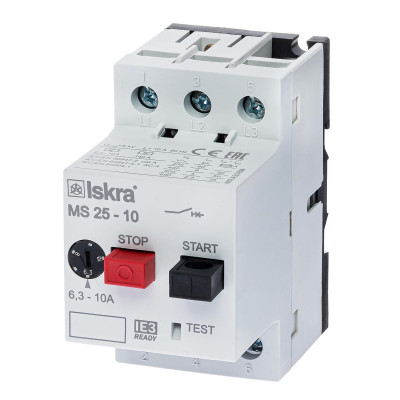

• Кнопкові (Пуск/Стоп), які забезпечують просте локальне керування двигуном без додаткових елементів керування.

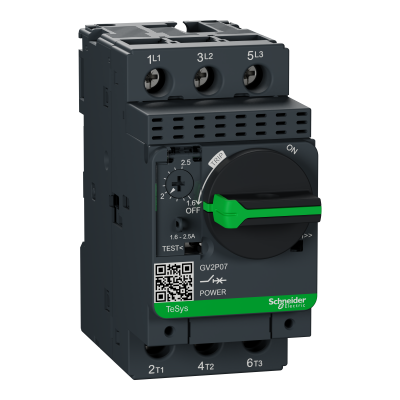

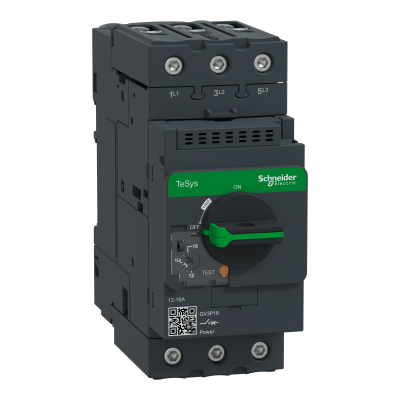

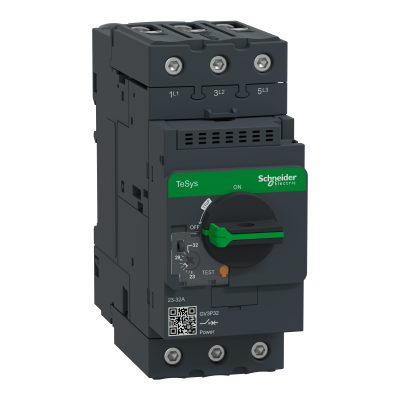

• З поворотною рукояткою, що дає чітку індикацію стану пристрою (On/Off/Trip) і підвищує безпеку експлуатації.

За струмовим діапазоном:

• Малопотужні (0.1-0.16 А), що застосовуються для захисту малих електроприводів і допоміжних механізмів.
• Середні промислові, які використовуються для більшості стандартних двигунів у вентиляції, насосах і конвеєрах.
• Потужні (до 80-100 А і вище), призначені для важких промислових приводів із високими пусковими навантаженнями.

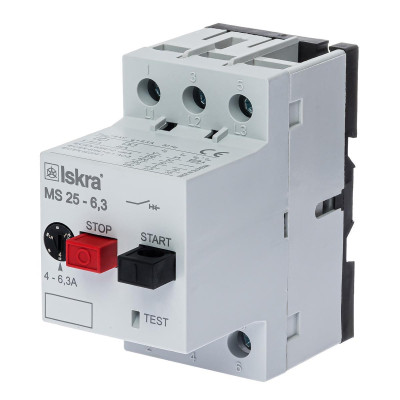

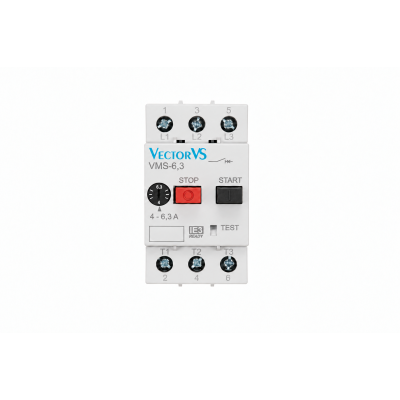

Наприклад, популярний вимикач захисту двигуна 4-6.3А застосовується для невеликих насосів, вентиляторів та допоміжного обладнання.

За додатковими функціями:

• Допоміжні контакти для передачі сигналів у системи автоматизації та моніторингу.
• Мінімальні розчеплювачі напруги для аварійного відключення при падінні живлення.
• Захисні корпуси з високим ступенем IP для роботи у складних умовах експлуатації.

Основні групи мотор-автоматів

Компактні мотор-автомати:
Призначені для встановлення на DIN-рейку у стандартні розподільні щити. Оптимальні для локального захисту окремих електродвигунів у невеликих системах.

Модульні рішення:
Інтегруються в системи автоматизації, включаючи SCADA та промислові контролери. Забезпечують розширений контроль стану двигуна та можливість дистанційного керування.

Високопотужні автомати:
Використовуються для великих насосів, компресорів та промислових вентиляторів. Розраховані на високі струми та важкі умови експлуатації з підвищеним навантаженням.

Сфери застосування

Автоматичний вимикач для електродвигуна використовується у системах вентиляції та кондиціонування, на насосних станціях водоканалів і тепломереж, у конвеєрних лініях, ліфтовому обладнанні, а також у деревообробних і металообробних верстатах. У всіх цих випадках критично важливим є стабільний і передбачуваний захист двигуна.

Правильний вибір автомата базується не лише на потужності двигуна, а насамперед на його номінальному струмі. Також враховується категорія застосування AC-3, пускові характеристики та умови експлуатації. Саме тому на мотор автомат ціна залежить від струмового діапазону, вимикальної здатності та функціональності пристрою.

Пускозахисна апаратура Vector VS

Сучасна пускозахисна апаратура Vector VS забезпечує комплексний захист електродвигунів у промислових системах. Вона дозволяє знизити ризики аварій, підвищити надійність обладнання та мінімізувати простої виробництва.

Про компанію Vector VS

Vector VS — українська компанія, що з 2003 року спеціалізується на промисловій автоматизації та електротехнічних рішеннях. Ми постачаємо перевірені рішення для захисту електродвигунів від провідних світових виробників, забезпечуючи стабільність і безпеку роботи виробничих систем.

Якщо вам потрібен автоматичний вимикач захисту двигуна, важливо враховувати не лише вартість, а й відповідність технічним параметрам вашого обладнання. Vector VS пропонує професійний підбір рішень під конкретні задачі.
Звертайтесь до Vector VS, щоб отримати професійний підбір обладнання та надійний захист ваших електродвигунів.
