Гнучкі шини (ізольовані): переваги, характеристики та монтаж

Гнучка ізольована шина — це сучасне рішення для передачі великих струмів, що поєднує провідність класичної шини та маневреність кабелю. Конструкція з тонких шарів електротехнічної міді в оболонці з самозагасаючого ПВХ дозволяє формувати складні траєкторії без верстатів для гнуття. Саме тому гнучка мідна шина в ізоляції є оптимальною для щільних компоновок, де важлива кожна деталь і кожен сантиметр. На практиці це означає швидше складання щитів, менше помилок при монтажі та можливість адаптації вже на об'єкті без переробки шинопроводу.

Що таке гнучка шина і як вона працює

Гнучка шина — це багатошаровий мідний провідник, у якому пластини можуть ковзати одна відносно одної, забезпечуючи легке згинання, скручування та точне позиціонування без ризику пошкодження. Така мідна шина багатошарова зберігає стабільні електричні параметри навіть при складній геометрії монтажу, оскільки контакт між шарами рівномірно розподіляє струм і мінімізує локальні перегріви.

Основні функції:

• Підключення трансформаторів до магістральних шин — забезпечує надійну передачу великих струмів без додаткових перехідних елементів та втрат потужності.
• З’єднання автоматичних вимикачів, контакторів і роз’єднувачів — дозволяє швидко формувати силові ланцюги з мінімальною кількістю з’єднань і стабільним контактним опором.
• Компенсація вібрацій у вузлах підключення — знижує механічне навантаження на клеми обладнання та підвищує довговічність електричних з’єднань.
• Організація переходів між секціями щитів — спрощує трасування провідників у складних щитових системах і зменшує час монтажу.

Конструктивні переваги:

• Гнучкість без втрат провідності — формування кутів вручну без мікротріщин у металі.
• Надійна ізоляція — ПВХ зберігає властивості при нагріванні та не підтримує горіння.
• Компактність — мінімальний радіус вигину дозволяє щільніше компонувати обладнання.
• Пряме підключення — відсутність наконечників зменшує перехідний опір і втрати енергії.

Додатково, конструкція витримує багаторазові цикли згинання, що важливо при сервісному обслуговуванні або модернізації систем.

Чому гнучкі шини ефективніші за кабель і жорсткі шини

Використання гнучких шин для електрощитів дає практичні переваги на кожному етапі, починаючи з проєктування і закінчуючи експлуатацією:

• Швидший монтаж — відсутність обпресування, кабельних наконечників і складних шаблонів гнуття суттєво скорочує час встановлення та зменшує кількість операцій.
• Менше нагріву — багатошарова мідна структура забезпечує ефективніше відведення тепла завдяки збільшеній площі контакту з повітрям і рівномірному розподілу струму.
• Акуратна компоновка — компактна геометрія без великих радіусів вигину дозволяє формувати чисте та впорядковане розміщення провідників у щиті.
• Гнучкість проєктування — можливість оперативно змінювати трасування під час монтажу без переробки конструкції забезпечує адаптивність до реальних умов об’єкта.

Окремо варто відзначити, що монтаж гнучкої шини дозволяє змінювати фазування простим скручуванням провідника без додаткових контактів. Це не лише економить час, а й зменшує кількість потенційно слабких місць у системі.

Класифікація та технічні параметри

За конструкцією:

• Кількість пластин: від 2 до 10+ мідних шарів, що дозволяє точно підібрати струмову здатність під конкретне навантаження.
• Ширина: діапазон 13-100 мм забезпечує гнучкість у проєктуванні та адаптацію до різних типів електрощитового обладнання.
• Товщина пластини: 0,5 / 0,8 / 1 мм дозволяє регулювати провідність, механічну міцність і теплові характеристики системи.

Переріз визначається сумарною геометрією пластин, наприклад: 10×20×1 означає 10 пластин шириною 20 мм і товщиною 1 мм. Такий підхід дозволяє точно підібрати шину під струмове навантаження без надлишкового запасу, що напряму впливає на економію матеріалів і бюджету проєкту.

За матеріалом:

• Електротехнічна мідь — максимальна провідність і стабільність параметрів.
• Луджена мідь — підвищена стійкість до окислення та стабільний контакт у вологому середовищі.

Саме фольгована мідна шина забезпечує кращу роботу при змінних струмах і знижує втрати за рахунок рівномірного розподілу струму між шарами.

За напругою:

• Стандарт: до 1000 В AC / 1500 В DC.
• Гнучка шина 1000в — універсальний вибір для більшості промислових і комерційних систем.

Основні типи гнучких шин:

• Стандартні — для типових розподільчих щитів і силових вузлів.
• Луджені — оптимальні для агресивних середовищ і підключення алюмінієвих шин.

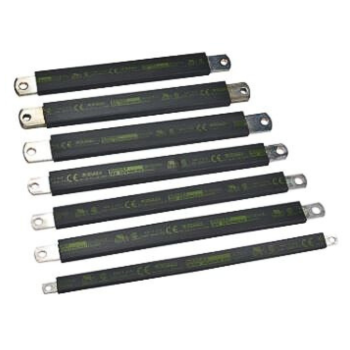

• Готові перемички — скорочують час монтажу завдяки підготовленим отворам і заданій довжині.

Якщо у вас стоїть задача купити шину мідну гнучку ізольовану, важливо врахувати не лише електричні параметри, а й умови експлуатації, тип обладнання та доступний простір у шафі.

Де застосовуються гнучкі шини

Гнучкі шини широко застосовуються у:

• ГРЩ та ВРУ;
• системах UPS і дизель-генераторах;
• промислових розподільчих установках;
• суднобудуванні та важкому машинобудуванні.

Вони ефективно працюють у середовищах із вібраціями, температурними коливаннями та обмеженим простором, де традиційні рішення втрачають ефективність або ускладнюють монтаж.

Надійні рішення від Vector VS

Гнучкі шини Vector VS — це поєднання якості матеріалів і практичного досвіду. З 2003 року компанія постачає компоненти для шинних систем, допомагаючи клієнтам скорочувати витрати часу на монтаж і оптимізувати конструкції щитів. У наявності різні типорозміри, виконання та варіанти довжин, що дозволяє швидко закривати потреби як серійного виробництва, так і індивідуальних проєктів.

Гнучкі шини — це ефективний інструмент оптимізації: менше часу на монтаж, менше втрат енергії, більше надійності. Обираючи сучасні рішення, ви знижуєте витрати на виробництво та експлуатацію. Зверніться до інженерів Vector VS, щоб отримати точний розрахунок і підібрати рішення, яке працюватиме безвідмовно в умовах вашого проєкту.
