Знайдено 24 товари
Категорії
Захист та комутація електромереж
b2b кабінет
Модульні автоматичні вимикачі GENESIS
Диференційні автоматичні вимикачі GENESIS
Пристрої захисного відключення GENESIS

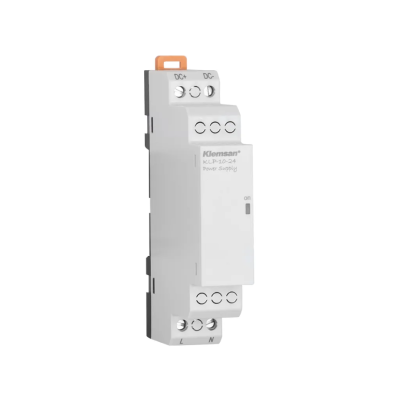

Блок живлення Klemsan KLP 10 Вт 24V DC 0.41A
Акція
Блок живлення Klemsan KLP 10 Вт 24V DC 0.41A
Артикул: 0.0.0.2.61003
1485 грн
Блок живлення IMO BPS-1 480 Вт 24V DC 20A
Акція
Блок живлення IMO BPS-1 480 Вт 24V DC 20A
Артикул: BPS-1-480-24DC
26405 грн
Блок живлення IMO BPS-1 240 Вт 24V DC 10A
Акція
Блок живлення IMO BPS-1 240 Вт 24V DC 10A
Артикул: BPS-1-240-24DC
11228 грн

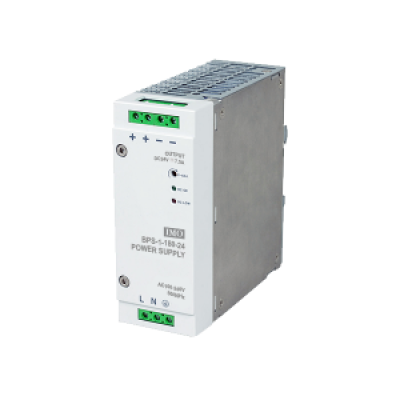

Блок живлення IMO BPS-1 180 Вт 24V DC 7.5A
Акція
Блок живлення IMO BPS-1 180 Вт 24V DC 7.5A
Артикул: BPS-1-180-24DC
10567 грн

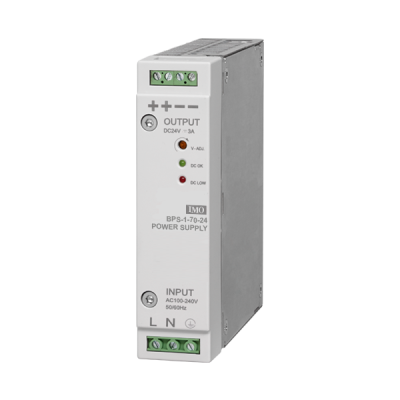

Блок живлення IMO BPS-1 70 Вт 24V DC 3A
Артикул: BPS-1-70-24DC
4621 грн

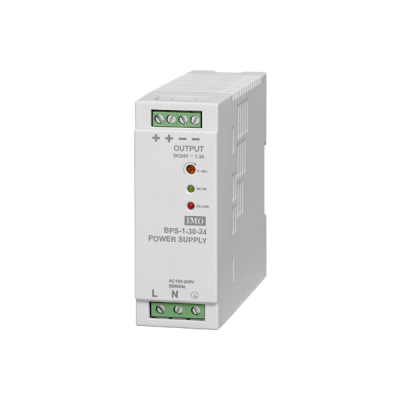

Блок живлення IMO BPS-1 30 Вт 24V DC 1.3A
Артикул: BPS-1-30-24DC
3304 грн

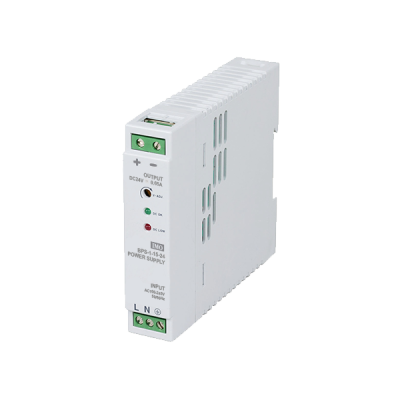

Блок живлення IMO BPS-1 15 Вт 24V DC 0.65A
Артикул: BPS-1-15-24DC
2645 грн

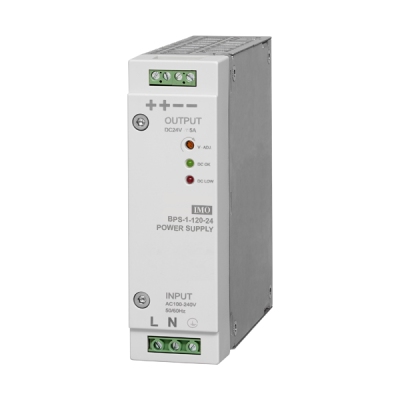

Блок живлення IMO BPS-1 120 Вт 24V DC 5A
Артикул: BPS-1-120-24DC
5942 грн

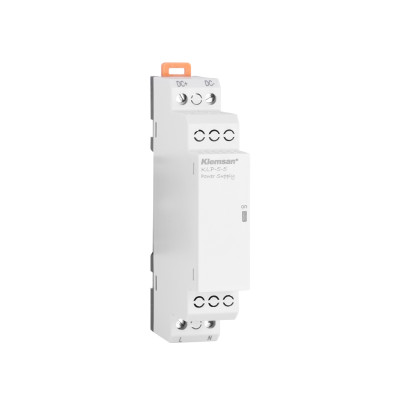

Блок живлення Klemsan KLP 10 Вт 12V DC 0.83A
Артикул: 0.0.0.2.61002
1560 грн

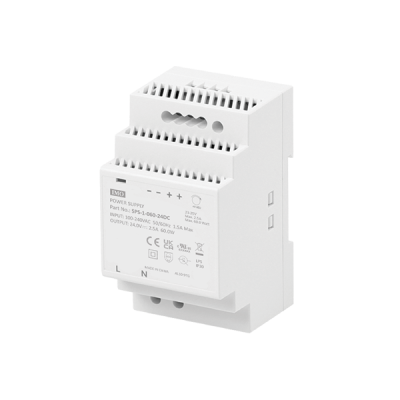

Блок живлення IMO SPS-1 60 Вт 24V DC 2.5A
Артикул: SPS-1-060-24DC
3060 грн

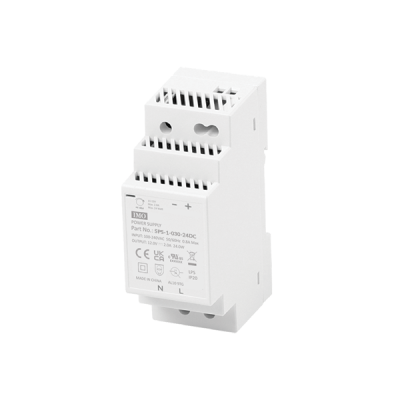

Блок живлення IMO SPS-1 30Вт Вт 24V DC 1.25A
Артикул: SPS-1-030-24DC
1908 грн

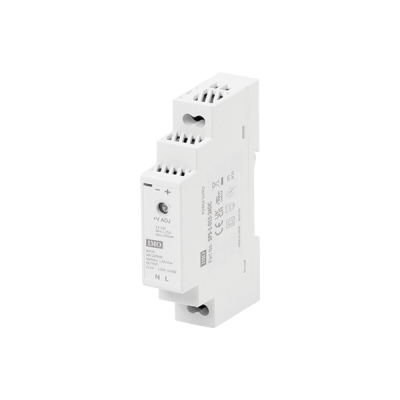

Блок живлення IMO SPS-1 15 Вт 24V DC 0.63A
Артикул: SPS-1-015-24DC
1437 грн

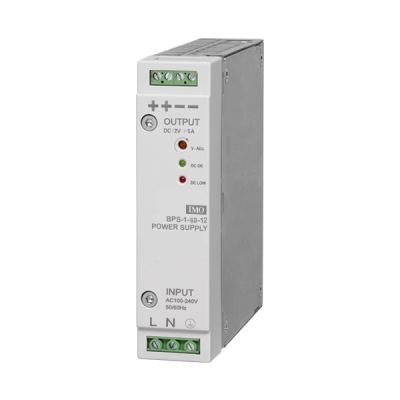

Блок живлення IMO BPS-1 60 Вт 12V DC 5A
Артикул: BPS-1-60-12DC
4442 грн

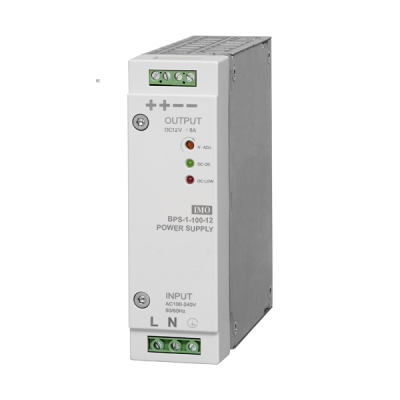

Блок живлення IMO BPS-1 100 Вт 12V DC 8A
Артикул: BPS-1-100-12DC
5945 грн

Блоки живлення на DIN-рейку

Контролери, датчики, реле та панелі оператора в шафі автоматики працюють на низькій постійній напрузі, а в розподільчій мережі є змінні 230 В. Цю різницю закриває блок живлення на DIN-рейку, який перетворює мережеву напругу на стабільну постійну та подає її на всі пристрої керування. Нижче описано, як працює такий апарат, які параметри мають значення під час порівняння моделей і за якою послідовністю його добирати, щоб шафа працювала стабільно, а блоки живлення купити вдалося без повторних замовлень.

Що таке промисловий блок живлення

Це пристрій, що перетворює змінну напругу мережі 230 В на стабілізовану постійну 12 або 24 В DC для живлення ПЛК, датчиків, реле, панелей оператора та іншої апаратури автоматики. Промисловий блок живлення зазвичай будують за імпульсною схемою: вхідна напруга випрямляється, перетворюється на високій частоті й знову випрямляється вже на потрібному рівні. Завдяки цьому імпульсний блок живлення має невеликі габарити, високий ККД і виділяє мало тепла, що важливо для щільно заповненої шафи. Тут йдеться саме про промислові блоки для монтажу на DIN-рейку, а не про зарядні пристрої та блоки для комп'ютерів, ноутбуків чи побутової техніки, які мають інше призначення й конструкцію.

Де використовуються блоки живлення

Блок живлення для автоматики потрібен скрізь, де електроніка потребує стабільної низької напруги поряд із силовою частиною. Найчастіше його можна зустріти в таких місцях:

  • шафи автоматики та керування, де блок живить контролери, модулі вводу-виводу та кола сигналізації;

  • системи вентиляції та насосні станції, у яких він забезпечує роботу датчиків тиску, температури;

  • системи безпеки та відеоспостереження, де напруга для камер і контролерів має бути рівною навіть у разі просідань мережі;

  • LED-освітлення, яке потребує стабілізованої постійної напруги для стрічок і модулів;

  • телекомунікаційні шафи, де блок живить комутатори, маршрутизатори та інше активне обладнання.

У всіх цих випадках якість постійної напруги впливає на стабільність роботи електроніки, тож параметри блока слід підбирати під реальне навантаження.

Основні характеристики

Під час порівняння моделей звертають увагу на такі параметри:

  • вихідна напруга: блок живлення 24В є найпоширенішим для автоматики, а блок живлення 12В використовують для окремих датчиків і систем відеоспостереження, при цьому багато моделей дозволяють трохи підстроїти напругу потенціометром;

  • вихідна потужність і струм, які в каталозі приблизно становлять 10–480 Вт, і кожен блок має паспортне значення струму, яке не слід перевищувати;

  • діапазон вхідної напруги, бо ширше вікно допомагає працювати за нестабільної мережі та зменшує ризик відключень під час просідань;

  • захист від перевантаження, короткого замикання та перенапруги, тому блок живлення з захистом від короткого замикання не виходить з ладу при пошкодженні в колі навантаження;

  • спосіб монтажу та ширина корпусу, що визначає, скільки місця блок займе на рейці.

Конкретні значення залежать від серії, тому їх слід перевіряти в описі товару. Блоки живлення ціна яких найчастіше залежить від потужності й набору захистів, краще порівнювати серед моделей з однаковими параметрами.

Модульні та компактні блоки живлення

Модульні блоки виконані в форматі модульного обладнання для щитів. Саме тому модульний блок живлення займає деяку кількість модулів на рейці та стає поряд з автоматичними вимикачами в одному ряду. Такі блоки зазвичай мають меншу потужність і підходять для живлення контролера, кількох датчиків або групи реле. Стандартні промислові блоки більшої потужності випускаються в ширших корпусах і розраховані на навантаження, які модульний формат не покриває. Наприклад на живлення великих груп приводів, камер чи LED-систем. Вибір між ними залежить від потужності навантаження та вільного місця в шафі, а детальні характеристики окремих серій наведено на сторінках товарів.

Як вибрати блок живлення

При виборі блоку живлення звертайте увагу на наступні параметри:

  1. сумарне споживання всього навантаження із запасом 20–30%, щоб блок не працював на межі потужності;

  2. вихідна напруга, яку вимагають підключені пристрої: 12 чи 24 В DC;

  3. параметри вхідної мережі, зокрема діапазон напруги й можливі просідання;

  4. формат і місце в шафі, тобто ширина корпусу та можливість розмістити блок на рейці;

  5. умови експлуатації: температура, вентиляція та запиленість;

  6. потреба в резервуванні, якщо відмова блока зупиняє відповідальний процес.

Коли ви вирішите блок живлення купити для нової шафи, складіть перелік усіх споживачів із їхніми струмами, і розрахунок потужності займе кілька хвилин. Для шаф з підвищеними вимогами до безперервності роботи варто відразу розглянути схему резервування, а для навантажень із піковими струмами, як-от приводи, закласти більший запас. Блок живлення 24В купити краще з урахуванням можливого розширення системи, адже додавання нових пристроїв у майбутньому споживатиме частину резерву.

Купуйте блоки живлення у Vector VS

Різноманітні блоки живлення для шаф автоматики та систем керування ви можете знайти в каталозі Vector VS. Підбирайте модель за вихідною напругою, потужністю, способом монтажу та умовами експлуатації. У категорії представлені апарати брендів IMO, Klemsan та Schneider Electric, тому блок живлення на DIN-рейку купити можна під потрібну схему шафи, а фахівці допоможуть підібрати модель за навантаженням і вільним місцем на рейці.
