Жорстка мідна шина: характеристики, класифікація та застосування

Жорстка мідна шина — базовий елемент сучасних низьковольтних комплектних пристроїв (НКП), що використовується для формування силових і розподільних магістралей. Висока електропровідність міді та її механічна міцність забезпечують мінімальні втрати енергії, стабільність контактів і компактність розміщення в електрощитах навіть при значних навантаженнях. Застосування шин замість кабельних з'єднань дозволяє підвищити загальну надійність системи та спростити її обслуговування, особливо коли використовується шинна збірка мідна.

Що таке жорстка мідна шина

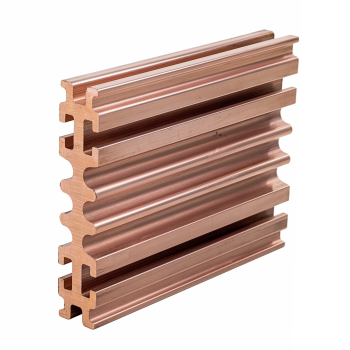

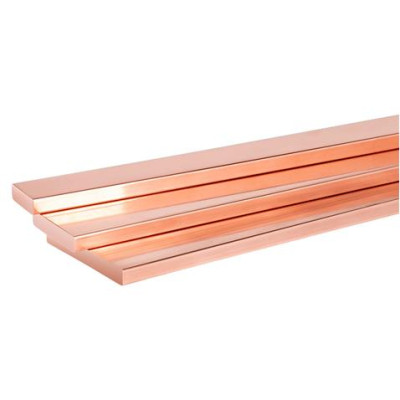

Шина мідна прямокутна — це провідник прямокутного перерізу з міді високої чистоти, зокрема шина мідна М1 призначена для передачі та розподілу великих струмів.

Основні функції:

• формування головних заземлювальних шин (ГЗШ), де часто використовується мідна шина для заземлення;
• з'єднання автоматичних вимикачів та обладнання;
• створення шинних мостів між секціями щитів;
• організація систем живлення промислових об'єктів.

Ключові особливості:

• висока питома електропровідність (мінімальний електричний опір);
• стабільність геометрії при нагріванні;
• стійкість до корозії (особливо у лудженому виконанні);
• зручність механічної обробки (гнуття, свердління, різання);
• тривалий ресурс експлуатації понад 25 років.

Висока чистота міді критично впливає на електричні характеристики: наявність домішок підвищує опір і призводить до додаткових втрат та нагріву.

Навіщо потрібна жорстка мідна шина

Переваги у порівнянні з альтернативами:

• Ефективність: витримує більший допустимий тривалий струм при тих самих габаритах, ніж алюміній.
• Компактність: дозволяє зменшити розміри електрощитового обладнання.
• Надійність контактів: низька схильність до окислення та стабільність болтових з'єднань.
• Стійкість до КЗ: висока механічна жорсткість зменшує ризик деформації при короткому замиканні.

Додатково мідні шини забезпечують рівномірний розподіл струму по перерізу, що позитивно впливає на тепловий режим роботи всієї системи, особливо коли використовується мідна шина Vector VS.

Класифікація

Мідні шини класифікують за кількома ключовими параметрами, які безпосередньо впливають на їх експлуатаційні характеристики, сферу застосування та довговічність.

За станом матеріалу:

• М'яка (ШММ) — відпалена мідь із підвищеною пластичністю. Така шина мідна прямокутна легко піддається гнуттю без утворення мікротріщин, що робить її оптимальним рішенням для складних трасувань, нестандартних конфігурацій шинних збірок і монтажу в обмеженому просторі.
• Тверда (ШМТ) — не відпалена мідь із високою механічною жорсткістю. Застосовується для магістральних ділянок, де критично важлива стійкість до електродинамічних навантажень, особливо при коротких замиканнях. Така шина мідна М1 забезпечує стабільність геометрії навіть при значних струмах і нагріванні.

За типом покриття:

• Без покриття — класичне виконання для сухих приміщень із нормальними умовами експлуатації. Відрізняється максимальною електропровідністю та є економічно доцільним рішенням, якщо відсутні агресивні фактори середовища.
• Луджена — покрита тонким шаром олова, що значно підвищує стійкість до окислення, корозії та впливу вологої. Рекомендована для застосування в умовах підвищеної вологості, запиленості або агресивного середовища, а також для вузлів, де важлива довгострокова стабільність контактів. Часто використовується як мідна шина для заземлення.

Популярні розміри (мм):

• 20×3, 20×5, 30×5 — застосовуються в системах із невеликим навантаженням, зокрема в розподільчих щитах житлових і комерційних об'єктів;
• 40×10, 50×10, 60×10 — універсальні типорозміри для середніх навантажень, широко використовуються у промислових установках та комерційній інфраструктурі;
• 80×10, 100×10, 120×10 — призначені для магістральних ліній і високих струмів, де необхідна підвищена провідність і ефективне тепловідведення.

Вибір конкретного розміру безпосередньо пов'язаний із допустимим тривалим струмом, умовами охолодження та способом монтажу.

Основні групи шин:

• Магістральна шина — використовується для передачі електроенергії від трансформатора або вводу до головного розподільного щита. Вона несе основне навантаження системи, тому до неї висуваються підвищені вимоги щодо провідності та механічної міцності;
• Розподільна шина — забезпечує живлення окремих ліній або груп споживачів. Вона працює з меншими струмами, але вимагає високої надійності контактних з'єднань;
• Шина заземлення і нейтралі — виконує критично важливу функцію безпеки, забезпечуючи вирівнювання потенціалів і відведення струмів замикання. У таких вузлах особливо важлива якість матеріалу та корозійна стійкість.

Як правильно підібрати мідну шину

Ключовий параметр шини — допустимий тривалий струм. Саме він визначає, який струм шина може безперервно проводити без перевищення допустимої температури нагріву та без втрати механічної міцності. Перевищення цього значення призводить до перегріву, прискореного окислення контактів і зниження ресурсу всієї системи.

При виборі перерізу мідної шини враховують:

• розрахункове електричне навантаження;
• температуру навколишнього середовища;
• спосіб встановлення;
• наявність вентиляції;
• кількість шин у фазі.

Додатково також враховують відстань між шинами, тип покриття та умови експлуатації. Правильний підбір перерізу забезпечує оптимальний баланс між надійністю, безпекою та економічною доцільністю. Саме тому перед тим як жорстку мідну шину купити, важливо провести технічний розрахунок.

Сфери застосування

Жорсткі мідні шини застосовуються у:

• електрощитових житлових і комерційних об'єктів;
• дата-центрах;
• промислових підприємствах;
• трансформаторних підстанціях;
• системах відновлюваної енергетики.

Монтаж і практичність

Монтаж виконується із застосуванням стандартних шинотримачів, ізоляторів та кріплень, що забезпечують надійність та безпеку. Мідна шина легко обробляється, що дозволяє швидко адаптувати її під конкретну конфігурацію щита.

Компанія Vector VS працює на ринку з 2003 року та спеціалізується на постачанні рішень для шинних систем. У нашому асортименті представлена мідна шина, що відповідає міжнародним вимогам до якості та забезпечує надійну й стабільну роботу енергосистем різного рівня складності. Ми пропонуємо широкий вибір стандартних типорозмірів, а також повний комплект супутніх елементів для монтажу, зокрема ізолятори, шинотримачі та кріпильні компоненти.

Жорстка мідна шина є технічно обґрунтованим рішенням для систем розподілу електроенергії. Якщо вас цікавить мідна електротехнічна шина, фахівці допоможуть підібрати оптимальне рішення з урахуванням усіх параметрів і умов експлуатації.
