Гребінчасті шини для модульного обладнання

Коли в щиті збирається ряд автоматичних вимикачів, ПЗВ та дифавтоматів, найбільше часу забирає з'єднання клем між собою. Адже кожен відрізок проводу потрібно нарізати, зачистити, обтиснути й прокласти так, щоб він не заважав сусіднім апаратам. Гребінчаста шина бере цю роботу на себе, бо одна гребінка входить у клеми всього ряду й подає напругу на кожен апарат. Нижче розглянуто, які бувають гребінчасті шини, особливості їх підбору та нюанси, на які варто звернути увагу в процесі монтажу.

Що таке гребінчаста шина

Гребінчаста шина - це мідна смуга із зубцями в ізоляційній оболонці, яку вставляють у клеми модульних апаратів на DIN-рейці. Зубці йдуть з кроком в один модуль, тому з'єднувальна шина для автоматів збігається з шириною корпусів без підгонки й замінює набір проводових перемичок. Така заміна дає кілька переваг:

• акуратний ряд, у якому кожне підключення легко перевірити;

• менше часу на збирання щита;

• надійний контакт по всій довжині затиску;

• менше точок, де ослаблений гвинт з часом починає нагріватися. Кожна перемичка додає по два місця з'єднання, а гребінка зводить їх до одного затиску на кожен апарат.

Ця конструкція зручна в квартирних і офісних щитах, а також у невеликих промислових шафах, де в ряд стають десятки апаратів. Обслуговувати такий щит простіше, бо живлення всіх апаратів зібране в одному місці.

Види гребінчастих шин

Шина для модульних автоматів реалізується в декількох виконаннях, і кожен параметр впливає на сумісність з обладнанням:

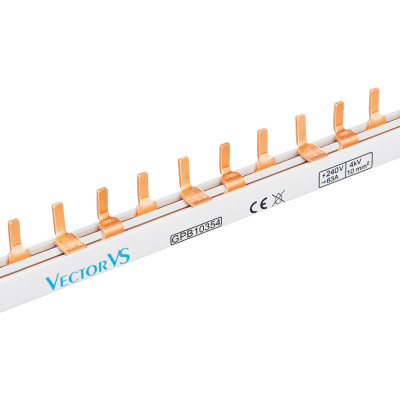

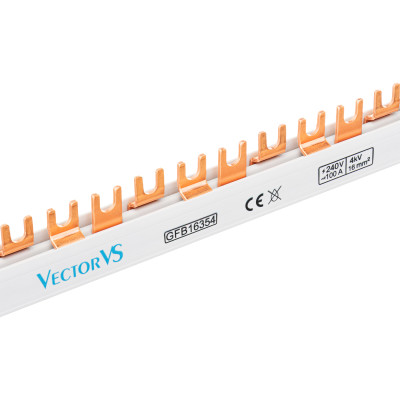

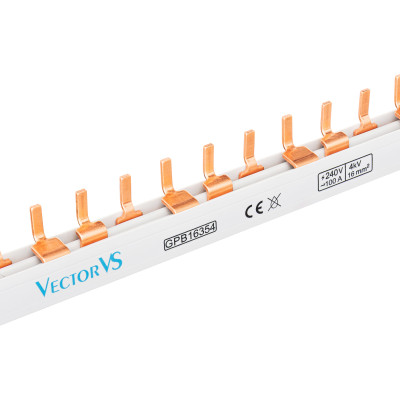

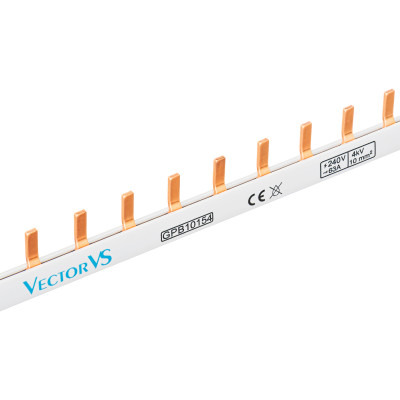

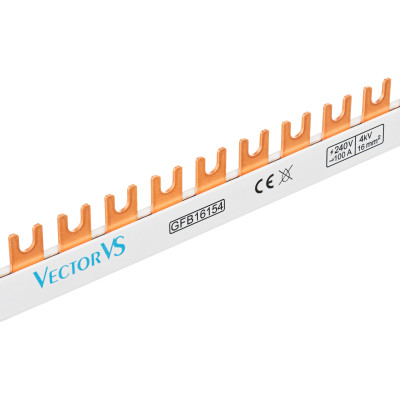

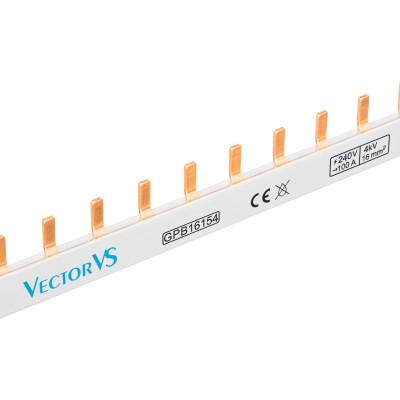

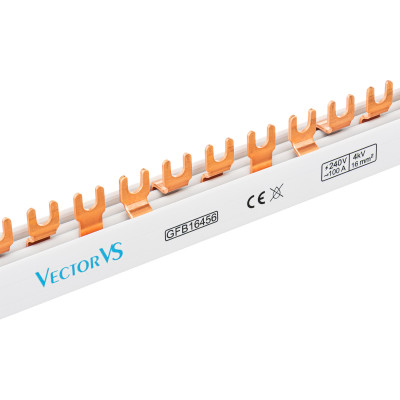

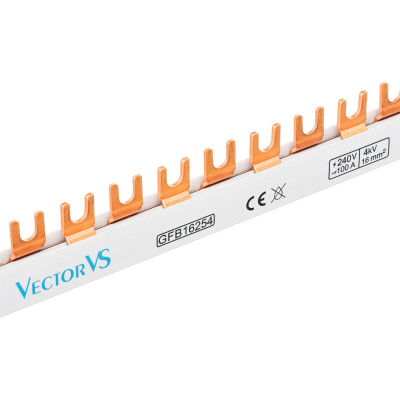

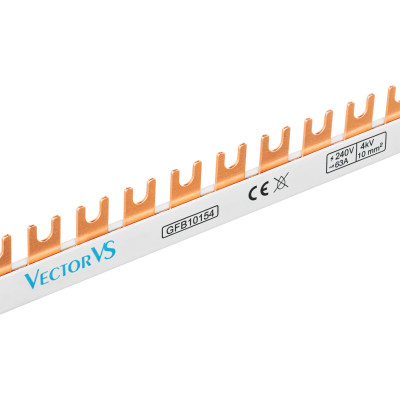

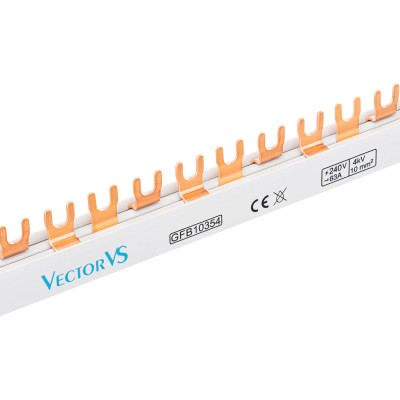

• за наконечником: штирьова гребінчаста шина (шина PIN) має штирі, а вилочна гребінчаста шина (шина FORK) закінчується вилкою;

• за кількістю полюсів: шина 1P, 2P, 3P або 4P залежно від того, однофазний чи трифазний ряд збирається;

• за перерізом: 10 мм² або шина 16 мм²;

• за довжиною: зазвичай 54-56 модулів (шина 54 модулі), з можливістю вкоротити під потрібний ряд.

Наконечник має відповідати клемам апаратів, які стоятимуть у щиті, тому перед покупкою варто переглянути їхні паспорти.

Переріз шини та допустимий струм

Чим більший переріз, тим вільніше проходить навантаження і тим менше тепла виділяється в місцях контакту. Допустимий струм для конкретної моделі вказує виробник у паспорті, тож цифру слід брати з документа на потрібний товар.

Переріз добирають за сумарним навантаженням ряду. Автомати рідко працюють одночасно на повну потужність, але запас залишати потрібно, особливо в щільно заповненій оболонці з поганим повітрообміном.

Як вибрати гребінчасту шину

Щоб правильно підібрати шину, потрібно рухатися за такою послідовністю:

1. Тип наконечника, штир чи вилка.

2. Кількість полюсів.

3. Переріз за навантаженням ряду.

4. Довжина в модулях.

5. Сумісність з усіма апаратами ряду.

Вільні зубці закривають заглушками, а відкриті торці торцевими ковпачками, щоб до струмопровідних частин не потрапив інструмент чи дріт. Якщо порівнюєте, яка на гребінчасту шину ціна, зіставляйте моделі з однаковим перерізом, полюсами й довжиною. Шину для автоматів купити краще з невеликим запасом по довжині: вкоротити гребінку для автоматів легко, а нарощувати її не можна.

Монтаж гребінчастої шини

Гребінку відрізають під потрібну кількість модулів, торці закривають ковпачками, шину вставляють у клеми апаратів і затягують гвинти з моментом, який рекомендує виробник. Різати варто інструментом для міді, не пошкоджуючи ізоляцію сусідніх зубців. Роботи виконують за вимкненого живлення, і доручати їх краще кваліфікованому електрику. Після початку експлуатації корисно перевірити затяжку гвинтів.

Найкращі гребінчасті шини - у Vector VS

Купуйте гребінчасті шини у Vector VS для швидкого й акуратного монтажу модульного обладнання в щиті. Підбирайте шину за типом наконечника, кількістю полюсів, перерізом та довжиною. У каталозі можна купити гребінчасту шину під потрібну конфігурацію ряду, а параметри моделі звірити зі сторінкою товару. Гребінчасті шини Україна доступні для замовлення у нас, в компанії Vector VS.
