Двополюсна колодка nVent Eriflex BD 100/125AL 14 виходів

Розподільчі блоки та колодки

Двополюсна колодка nVent Eriflex BD 100/125AL 14 виходів

Артикул: 563810

В наявності

1529 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Документи

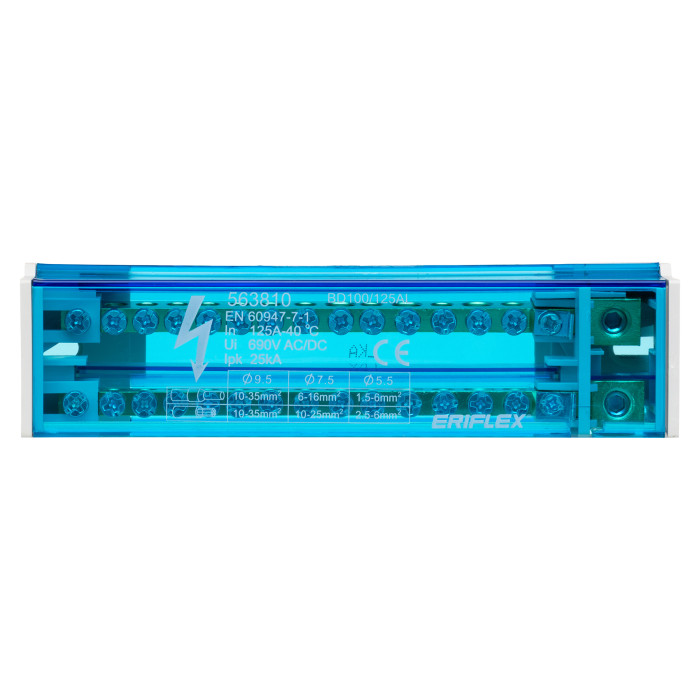

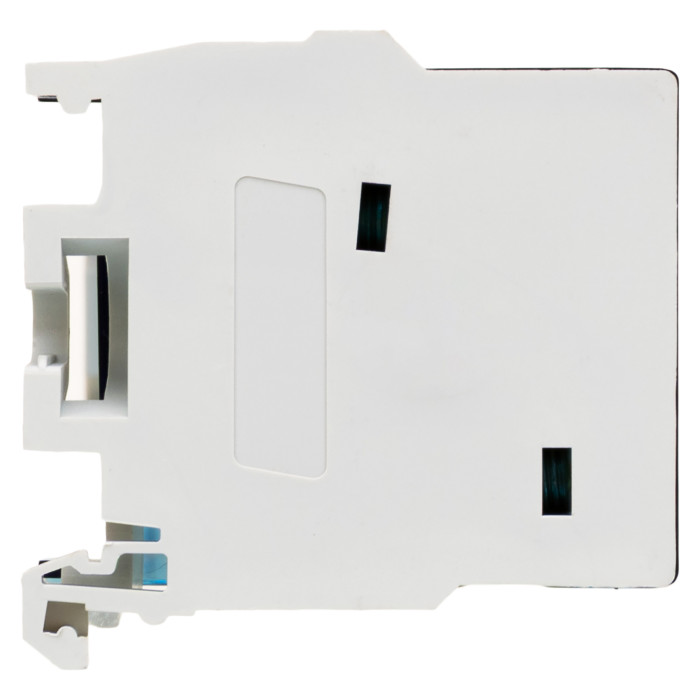

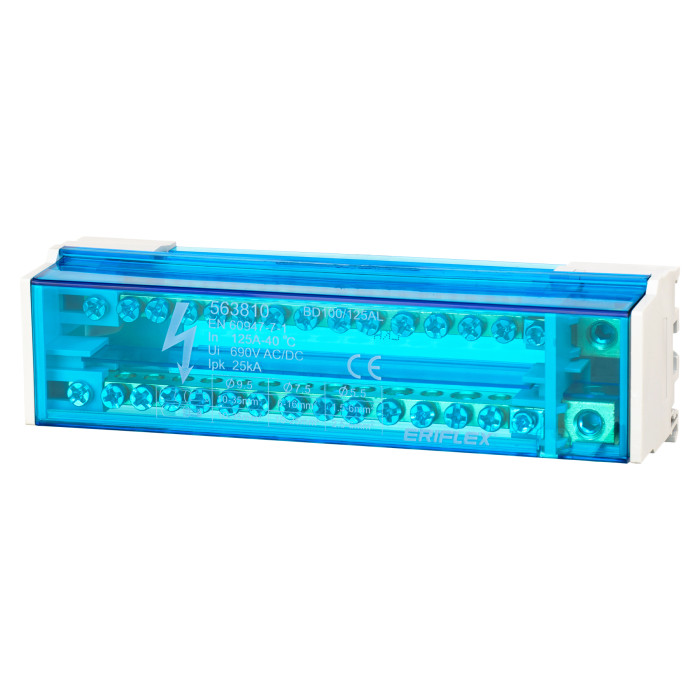

563810* Двополюсна колодка BD 100/125AL 14 виходів

Характеристики

Бренд :

nVent Eriflex

Кількість полюсів :

Номінальний струм :

125 А

Вхід, переріз провідника :

10-35 мм²

Вихід, кількість підключень :

Серія :

Тип :

Розподільний блок

Матеріал шини :

Латунь

Матеріал корпусу :

PA66/V0

Матеріал захисної кришки :

Матеріал гвинтів :

Сталь (оцинкована)

Робоча температура :

-30 ... +85 °C

Ступінь захисту :

20 IP

Відповідно до :

IEC/EN 60947-7-1

Тип монтажу :

На DIN-рейку TH35 та монтажну панель

Довжина :

90 мм

Ширина :

142 мм

Висота :

50 мм

Вага :

0.27 кг

Максимальна робоча напруга :

690 В

Короткостроковий струм, що витримується (Icw) 1 с :

4.5 кА

Піковий струм (Ipk) :

30 кА

Вхід, кількість підключень :

Вхід, переріз провідника з наконечником :

10-35 мм²

Вихід, переріз провідника :

(11) 2.5-6; (3) 10-25 мм²

Вихід, переріз провідника з наконечником :

(11) 1.5-6; (3) 6-16 мм²

Кількість в пакуванні :

1 шт

Норма відвантаження :

1 шт.

Країна походження :

Франція

Країна реєстрації бренду :

США

Гарантійний термін :

12 місяців

Завантажити всі документи

DataSheet

1747727591_Розпод. блоки, 2 пол., 4 пол. (даташит).pdf

Сертифікати

1757335570_№1. Сертифікат відповідності європейським директивам (№1).pdf 1757335570_№2. Сертифікат про вогнестійкість класу HL3.pdf 1757335570_№3. Сертифікат відповідності європейським директивам (№2).pdf 1757335570_Декларація про відповідність щодо вимог California Proposition 65.pdf 1757335570_Декларація про відповідність щодо вимог REACH Regulation (EC 1907-2006).pdf 1757335570_Декларація про відповідність щодо вимог RoHS Directive 2011-65-EU та поправки 2015-863-EU.pdf 1757335570_Декларація про відповідність щодо вимог Toxic Substances Control Act (TSCA).pdf

Креслення

1758670319_bd-100-125al.stp 1758670319_bd-100-125al_back.dwg 1758670319_bd-100-125al_bottom.dwg 1758670319_bd-100-125al_front.dwg 1758670319_bd-100-125al_iso.dwg 1758670319_bd-100-125al_left.dwg 1758670319_bd-100-125al_right.dwg 1758670319_bd-100-125al_top.dwg

Інструкція

1774854506_Розподільчі блоки_BD-100-125A_TD-100-125A_BD-100-125AL_TD-100-125AL_TD-100-125ALL_інстр.pdf
