Контактори

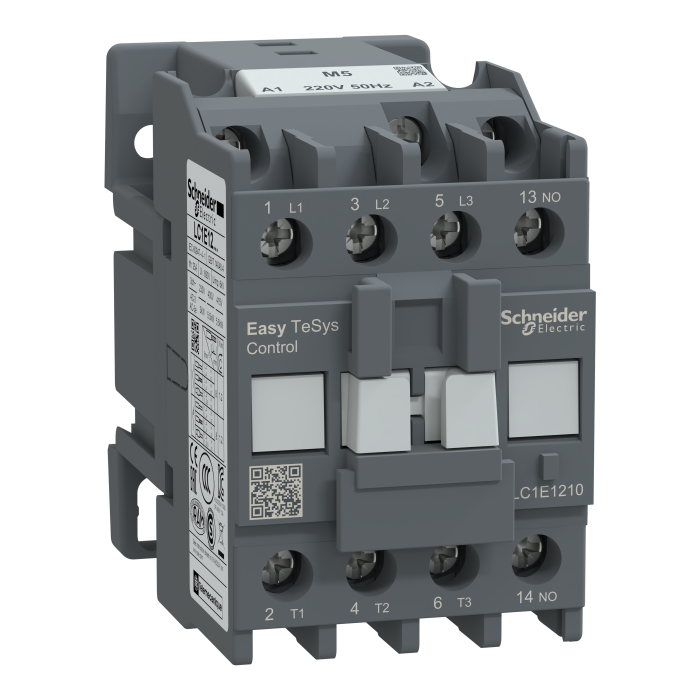

LC1E1210M5 КОНТАКТОР 3Р Е 1NO 12А АС3 ~220В 50 ГЦ

Артикул: LC1E1210M5

В наявності

Відгуків: 0

LC1E1210M5 КОНТАКТОР 3Р Е 1NO 12А АС3 ~220В 50 ГЦ

Контактори

LC1E1210M5 КОНТАКТОР 3Р Е 1NO 12А АС3 ~220В 50 ГЦ

Артикул: LC1E1210M5

В наявності

Відгуків: 0

1016 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 120 A 59 кВт при 440 В. Він має котушку змінного струму 220 В 50 Гц, вбудовані допоміжні контакти 3 НО, з’єднання живлення та керування за допомогою гвинтових затискачів. Ширина 120 мм для стандартної швидкості роботи до 1200 циклів на годину. Він забезпечує стандартну надійність і довговічність з електричною довговічністю 0,8 М циклів AC-3 і 4 М циклами механічною довговічністю. Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м. Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).

Характеристики

COS :

19GP-INDCBD

[Icw] номінальний короткочасно допустимий ст :

30 А на <40 °C - 600 с для коло подачі живлення

[Ie] номінальний робочий струм :

12 А (на < 55 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення

[Ith] умовний тепловий струм у відкритому вик :

25 А (на 55 °C)

[Uc] напруга схеми керування :

220 В змінний струм 50 Гц

[Ue] номінальна робоча напруга :

коло подачі живлення: <= 690 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947

[Ui] номінальна напруга ізоляції :

690 В відповідно до МЕК 60947-4-1

Бренд :

Schneider Electric

Виробник :

Schneider Electric

Висота :

74 мм

Висота над рівнем моря :

3000 м без зниження номінальних характеристик

Вогнестійкість :

850 °C відповідно до МЕК 60695-2-1

Глибина :

80 мм

Група продукції :

Контактори для комерційного будівцинцтва

Допустима температура довкілля навколо при :

-5-55 °C робота

Електрична зносостійкість :

300000 циклів AC-1

Застосування контактора :

управління двигуном

Захисна обробка :

TH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db

Категорія застосування :

AC-1

Категорія перенапруги :

ІІІ

Клеми підключення :

ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника

Компонування допоміжного контакту :

1 NO

Компонування полюсного контакту :

3 NO (ГЕРМЕТИЧНИЙ)

Країна виробник :

Індія

Мінімальна напруга перемикання :

17 В для ланцюг управління

Мінімальний струм перемикання :

5 мА для ланцюг управління

Максимальна робоча швидкість :

1800 цикл/год на < 60 °C

Маса нетто :

0.3 кг

Межі напруги ланцюга керування :

0.3...0.6 Uc (-5-55 °C):випадання 50 Гц

Механічна зносостійкість :

10000000 циклів

Механічна стійкість :

удари контактор замкнутий (10 Гн протягом 11 мс)

Момент затягування :

ланцюг управління: 1.2 Н.м Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

LC1E

Номінальна вмикаюча здатність [Irms] :

120 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1

Номінальна здатність відключення :

96 А на 440 В для коло подачі живлення відповідно до МЕК 60947

Номінальний струм запобіжника :

25 А gG на <= 690 В координація тип 1 для коло подачі живлення

Опір ізоляції :

> 10 МОм для ланцюг управління

Опис полюсів :

Потужність двигуна [кВт] :

7.5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3)

Пускова потужність [ВА] :

95-95 В·А 60 Гц cos phi 0.75 (на 20 °C)

Робочий час :

4...19 мс на відкриття

Розсіювана потужність на полюс :

1.6 В AC-1

Розсіювання потужності :

2-3 В для ланцюг управління

Серія продукту :

Easy TeSys

Середній імпеданс :

2.5 мОм - Ith 25 А 50 Гц для коло подачі живлення

Сертифікація виробу :

Стандарти :

МЕК 60947-1

Статус серії :

regular

Ступінь забруднення :

Ступінь захисту :

IP2x відповідно до МЕК 60529 IP

Тип виробу або компоненту :

Контактор

Тип схеми керування :

Змінний струм на 50 Гц

Утримувана споживана потужність [ВА] :

8.5-8.5 В·А 60 Гц cos phi 0.3 (на 20 °C)

Час не перекриття контактів :

1.5 мс при знеструмленні гарантовано між NC та NO контактом

Ширина :

45 мм
