Контактори

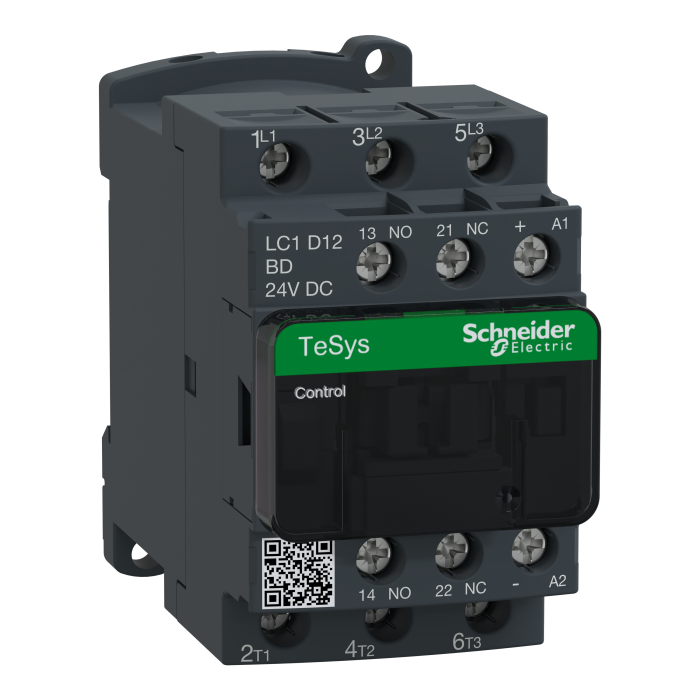

LC1D12BD КОНТАКТОР 3Р,12A,НО+НЗ,24V ОБМЕЖ.

Артикул: LC1D12BD

В наявності

Відгуків: 0

LC1D12BD КОНТАКТОР 3Р,12A,НО+НЗ,24V ОБМЕЖ.

Контактори

LC1D12BD КОНТАКТОР 3Р,12A,НО+НЗ,24V ОБМЕЖ.

Артикул: LC1D12BD

В наявності

Відгуків: 0

2757 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Контактор TeSys D, 3 полюси (3 NО), для керування двигуном до 12 A/690 В AC-3/3e (5,5 кВт при 400 В). Котушка 24 В постійного струму з модулем пригнічення перехідних процесів, 1NO+1NC вбудованими допоміжними контактами (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

Характеристики

COS :

19GP-INDCTI

[Icw] номінальний короткочасно допустимий ст :

140 А - 100 мс для схема сигналізації

[Ie] номінальний робочий струм :

12 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення

[Ith] умовний тепловий струм у відкритому вик :

10 А (на 60 °C) для схема сигналізації

[Uc] напруга схеми керування :

24 В ПОСТІЙНИЙ СТРУМ

[Ue] номінальна робоча напруга :

коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ

[Uimp] номінальна імпульсна витримувана напруга :

6 кВ відповідно до МЕК 60947

[Ui] номінальна напруга ізоляції :

схема сигналізації: 600 В UL сертифікований

Бренд :

Schneider Electric

Виробник :

Schneider Electric

Висота :

77 мм

Висота над рівнем моря :

0...3000 м

Вогнестійкість :

850 °C відповідно до МЕК 60695-2-1

Глибина :

95 мм

Група продукції :

Загальнопромислові контактори

Допустима температура довкілля навколо при :

60-70 °C зі зниженням

Електрична зносостійкість :

2 мільйонів циклів 12 А AC-3e на Ue <= 440 В

Застосування контактора :

управління двигуном

Захисна кришка :

Захисна обробка :

TH відповідно до МЕК 60068-2-30

Категорія застосування :

AC-3e

Категорія перенапруги :

ІІІ

Кліматична стійкість :

відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла

Клеми підключення :

ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника

Код сумісності :

LC1D

Компонування допоміжного контакту :

1 нормально відкритий + 1 нормально закритий

Компонування полюсного контакту :

3 NO (ГЕРМЕТИЧНИЙ)

Країна виробник :

Франція

Мінімальна напруга перемикання :

17 В для схема сигналізації

Мінімальний струм перемикання :

5 мА для схема сигналізації

Максимальна робоча швидкість :

3600 цикл/год на < 60 °C

Маса нетто :

0.485 кг

Межі напруги ланцюга керування :

1...1.25 Uc (60-70 °C):робочий ПОСТІЙНИЙ СТРУМ

Механічна зносостійкість :

30 мільйонів циклів

Механічна стійкість :

удари контактор замкнутий (15 Гн за 11 мс)

Момент затягування :

коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 Н·м

Монтажна опора :

рейка

Назва пристрою :

LC1D

Номінальна вмикаюча здатність [Irms] :

250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1

Номінальна здатність відключення :

250 А на 440 В для коло подачі живлення відповідно до МЕК 60947

Номінальний струм запобіжника :

25 А gG на <= 690 В координація тип 2 для коло подачі живлення

Опір ізоляції :

> 10 МОм для схема сигналізації

Опис полюсів :

Постійний коефіцієнт часу :

28 мс

Потужність двигуна [к.с.] :

10 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни

Потужність двигуна [кВт] :

7.5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)

Пускова потужність [Вт] :

5.4-5.4 В (на 20 °C)

Рівень надійності безпеки :

B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1

Робочий час :

20 ±20 % ms відкриття

Розсіювана потужність на полюс :

0.36 В AC-3e

Серія продукту :

TeSys Deca

Середній імпеданс :

2.5 мОм - Ith 25 А 50 Гц для коло подачі живлення

Сертифікація виробу :

UKCA

Стандарти :

МЕК 60335-1

Статус серії :

regular

Ступінь забруднення :

Ступінь захисту :

IP20 Передня панель відповідно до МЕК 60529 IP

Сумісність контакту :

Технологія катушки :

з вбудованим пристроєм придушення

Тип виробу або компоненту :

Контактор

Тип допоміжних контактів :

тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1

Тип схеми керування :

Постійний струм стандартний

Утримувана споживана потужність [Вт] :

5.4-5.4 В на 20 °C

Час не перекриття контактів :

1.5 мс при ввімкненні живлення між NC та NO контактом

Частота сигнального ланцюга :

25...400 Гц

Ширина :

45 мм
