Розподільчі блоки та колодки

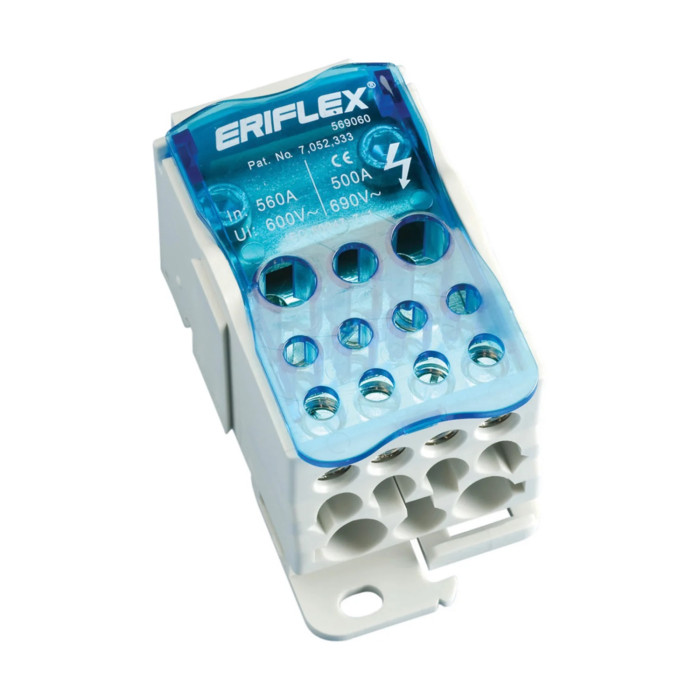

Однополюсна клемна коробка nVent Eriflex UDF 500A

Артикул: 569060

Немає в наявності

Відгуків: 0

Однополюсна клемна коробка nVent Eriflex UDF 500A

Розподільчі блоки та колодки

Однополюсна клемна коробка nVent Eriflex UDF 500A

Артикул: 569060

Немає в наявності

4588 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Документи

569060* Однополюсна клемна коробка UDF 500A

Характеристики

Бренд :

nVent Eriflex

Кількість полюсів :

Номінальний струм :

500 А

Вихід, кількість підключень :

Серія :

Тип :

Розподільний блок

Матеріал клеми :

Мідь (луджена)

Матеріал корпусу :

PA66/V0

Матеріал захисної кришки :

Матеріал гвинтів :

Сталь (оцинкована)

Робоча температура :

-30 ... +85 °C

Ступінь захисту :

20 IP

Відповідно до :

IEC/EN 60947-7-1

Тип монтажу :

На DIN-рейку TH35 та монтажну панель

Довжина :

96 мм

Ширина :

49 мм

Висота :

50 мм

Вага :

0.37 кг

Максимальна робоча напруга :

1000 В

Короткостроковий струм, що витримується (Icw) 1 с :

24.5 кА

Піковий струм (Ipk) :

51 кА

Товщина шини :

2-8 мм

Ширина шини :

15.5-24 мм

Вхід, кількість підключень :

Вихід, переріз провідника :

(2) 6-35; (4) 2.5-10; (5) 2.5-16 мм²

Кількість в пакуванні :

1 шт

Норма відвантаження :

1 шт.

Країна походження :

Франція

Країна реєстрації бренду :

США

Гарантійний термін :

12 місяців

Завантажити всі документи

DataSheet

1748500491_nVent Eriflex, розпод. блоки, 1-пол. (даташит).pdf

Сертифікати

1757335067_№1. Сертифікати відповідності UL1059 та CSA C22.2 № 158-10.pdf 1757335067_№2. Декларація відповідності європейським директивам (№1).pdf 1757335067_№3. Сертифікат про вогнестійкість класу HL3.pdf 1757335067_№4. Декларація відповідності європейським директивам (№2).pdf 1757335067_Декларація про відповідність щодо вимог California Proposition 65.pdf 1757335067_Декларація про відповідність щодо вимог REACH Regulation (EC 1907-2006).pdf 1757335067_Декларація про відповідність щодо вимог RoHS Directive 2011-65-EU та поправки 2015-863-EU.pdf 1757335067_Декларація про відповідність щодо вимог Toxic Substances Control Act (TSCA).pdf

Креслення

1758670195_udf-500a.stp 1758670195_udf-500a_back.dwg 1758670195_udf-500a_bottom.dwg 1758670195_udf-500a_front.dwg 1758670195_udf-500a_iso.dwg 1758670195_udf-500a_left.dwg 1758670195_udf-500a_right.dwg 1758670195_udf-500a_top.dwg

Інструкція

1774853671_Розподільчий блок_UDF500_інстр.pdf
