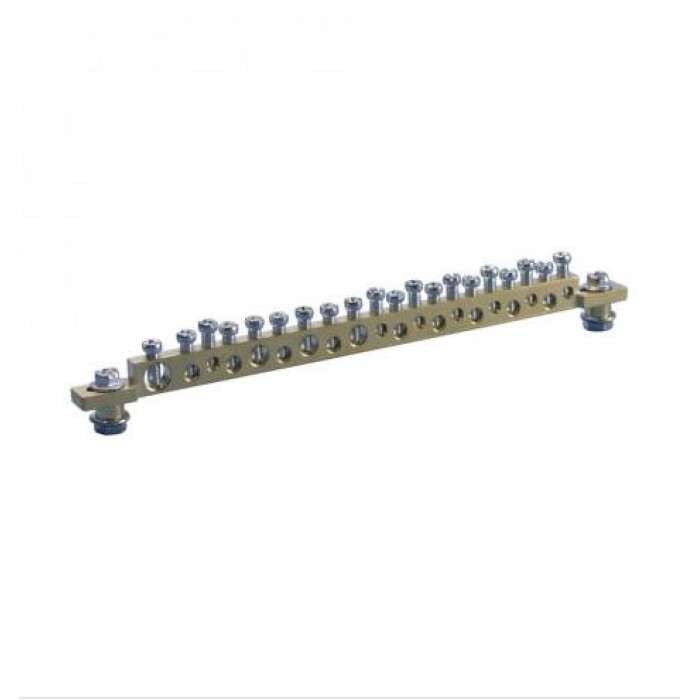

568662 Шина заземлення EB 20 215 мм

Заземлення

568662 Шина заземлення EB 20 215 мм

Артикул: 568662

Немає в наявності

0

Відгуків: 0

568662 Шина заземлення EB 20 215 мм

568662 Шина заземлення EB 20 215 мм

568662 Шина заземлення EB 20 215 мм

568662 Шина заземлення EB 20 215 мм

568662 Шина заземлення EB 20 215 мм

568662 Шина заземлення EB 20 215 мм

Заземлення

568662 Шина заземлення EB 20 215 мм

Артикул: 568662

Немає в наявності

1659 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Документи

З’єднувальні шини nVent ERIFLEX, шини заземлення та нейтралі використовуються для з’єднання кількох заземлюючих провідників усередині панелі та можуть використовуватися в різних сферах застосування, включаючи розподільчі пристрої та контрольне обладнання, електричне обладнання, вітрове та d виробництва сонячної енергії та в центрах обробки даних.

Особливості

Використовується для з’єднання кількох заземлюючих провідників в одній панелі
Скошені отвори дозволяють легко з'єднувати
Монтажні пази для універсального кріплення до мідної шини, безпосередньо до рейок або розпірок
Жорстка планка
Доступні монтажні комплекти для монтажу шин або кріплення до DIN-рейки
Відповідає RoHS

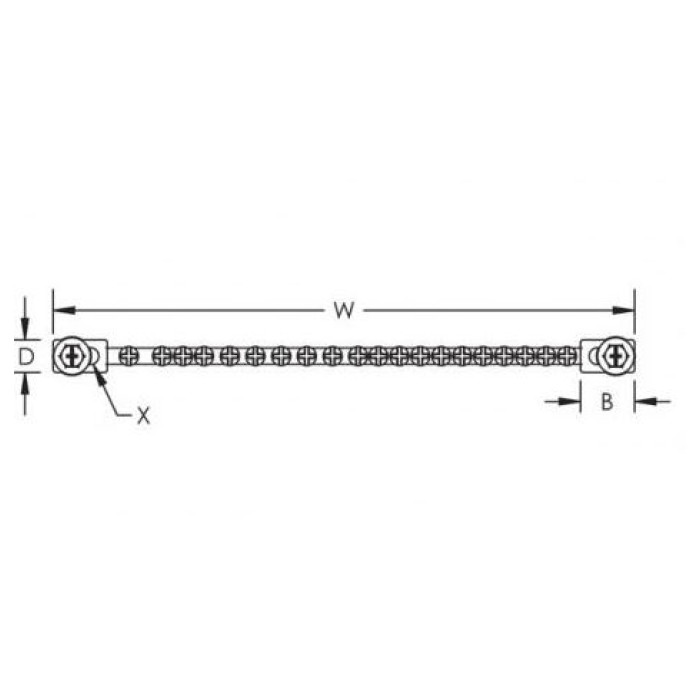

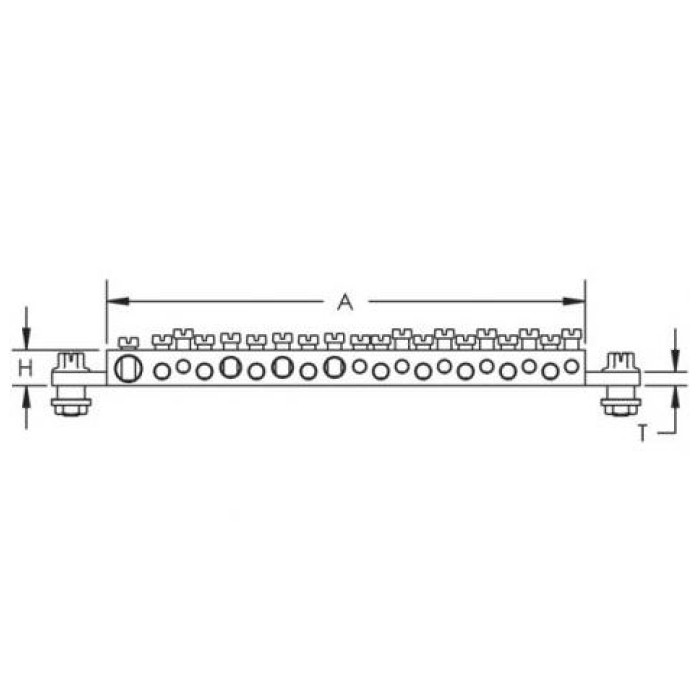

Характеристики

A :

175 мм

B :

20 мм

X :

6.2 × 7

Болт :

Оцинкована сталь

Бренд :

nVent Eriflex

Відповідно до :

IEC® 61439.1

Вага :

0.19 кг

Висота :

13 мм

Гарантійний термін :

12 місяців

Глибина :

12 мм

Кількість приєднаннь :

20 шт

Країна походження :

Франція

Країна реєстрації бренду :

США

Максимальний струм :

250 А

Матеріал :

Латунь

Норма відвантаження :

1 шт.

Розмір провідника :

(1) 16–35 мм² Багатожильний (3) 4–16 мм² Багатожильний (9) 2.5–6 мм² Багатожильний (7) 1.5–4 мм² Багатожильний мм²

Розмір провідника з наконечником :

(1) 10–35 мм² (3) 2.5–16 мм² (9) 1.5–6 мм² (7) 0.75–4 мм² мм

Ширина :

215 мм

Завантажити всі документи

DataSheet

1747059414_Шини заземлення (даташит).pdf

Сертифікати

1757272297_№1. Сертифікат відповідності UL467.pdf 1757272297_№2. Декларація відповідності європейським директивам (EB).pdf 1757272297_№3. Сертифікат відповідності UL467 (EB).pdf 1757272297_Декларація про відповідність щодо вимог California Proposition 65.pdf 1757272297_Декларація про відповідність щодо вимог REACH Regulation (EC 1907-2006).pdf 1757272297_Декларація про відповідність щодо вимог RoHS Directive 2011-65-EU та поправки 2015-863-EU.pdf 1757272297_Декларація про відповідність щодо вимог Toxic Substances Control Act (TSCA).pdf

Креслення

1758549854_eb20.stp 1758549854_eb20_back.dwg 1758549854_eb20_bottom.dwg 1758549854_eb20_front.dwg 1758549854_eb20_iso.dwg 1758549854_eb20_left.dwg 1758549854_eb20_right.dwg 1758549854_eb20_top.dwg
