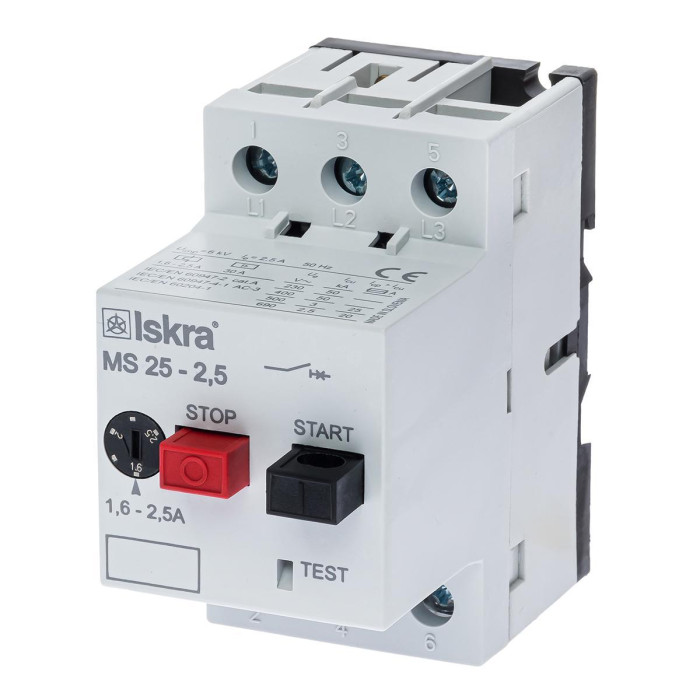

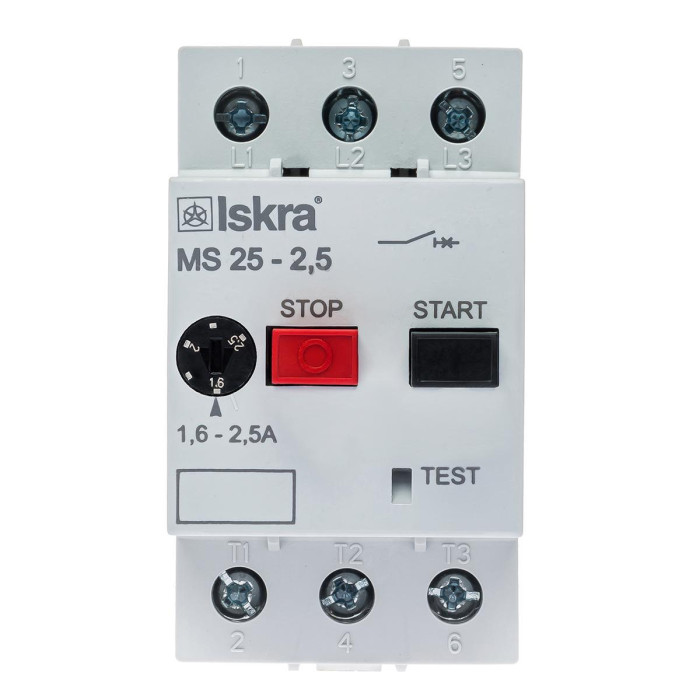

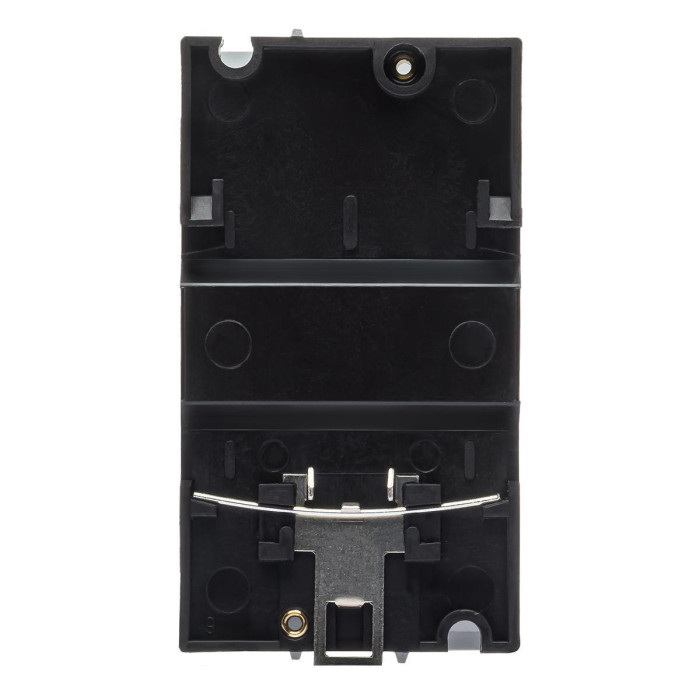

Автомат захисту двигуна 2,5A серії MS25

Автоматичні вимикачі захисту електродвигунів - це спеціальний тип автоматичних вимикачів, призначений для пуску і захисту електродвигунів змінного струму від перевантажень і короткого замикання. Застосовуються в промисловості, малому машинобудуванні, сільськогосподарських машинах, компресорах, ремонтних майстернях, тощо.

ДЛЯ ЗАХИСТУ ЕЛЕКТРОДВИГУНІВ:

• Всіх видів асинхронних двигунів змінного струму
• Для трифазних двигунів до 22 кВт

ЗАХИСТ ІНШИХ НАВАНТАЖЕНЬ:

• Різні низькоіндуктивні навантаження
• Версія з тепловим розчеплювачем для однофазних споживачів MST20
• Версія з тепловим і магнітним розчеплювачем для однофазних споживачів MS20
• Версія для захисту від короткого замикання MSZ25
• Версія для захисту трансформаторів MS25TR

ПЕРЕВАГИ:

• Ручне управління:
• Кнопки: СТАРТ, СТОП,
• Перевірка функції розблокування (TEST)
• Автоматичне відключення при перевантаженні струму з тепловим або магнітним розчеплювачем
• Керування за допомогою розчеплювача низької напруги або розчеплювача шунта
• Допоміжний вимикач для бокового або прихованого монтажу для індикації стану перемикання
• Індикація розчеплення за допомогою допоміжного вимикача з індикацією відключення
• Положення кнопок ON/OFF однозначно вказує на стан перемикання головних контактів
• Матеріал контактів: стійкий до контактного зварювання; забезпечує низький нагрів контактів
• Ізоляційна відстань між контактами: 4,5 мм на місце контакту
• Підключення жорсткого або гнучкого провідника
• Монтаж на DIN рейку шириною 35 мм відповідно до EN 60715
• Вертикальне або горизонтальне робоче положення

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Номінальний струм, In, A: 2.5
• Налаштування струму, IT, A: 1.6-2.5
• Номінальна потужність двигунів (трифазних),  kW: 22
• Номінальна частота, f, Hz: 50/60
• Макс. робоча напруга, Ue, V: 690
• Номінальний струм, Ith, A: 25 (Максимальна кількість MPCB, встановлених близько один до одного: 3)
• Макс. струм двигуна AC-3, A: 25
• Максимальний струм двигуна DC-5 (макс. 250 В постійного струму, всі полюси послідовно), A: 25
• Кількість усіх полюсів: 3
• Кількість захищених полюсів: 3
• Зазор між контактами (на полюс), мм: 9,5
• Тип розчіплювача: термомагнітний
• Струм спрацьовування теплового розчеплювача перевантаження: 1.05 Ir < I < 1.2 Ir
• Струм спрацьовування магнітного розчеплювача (фіксований): 12 In  ± 20 %
• Чутливість до обриву фази: так
• Розсіювана потужність на вході In (всі полюси), W: 6 ... 7.5
• Стандарти: IEC/EN 60947-4-1, IEC/EN 60947-2, IEC/EN 60204, UL 60947, CSA 22.2 No. 14
• Схвалення: CE, UL, EAC
• Кліматичний клас: Постійне вологе тепло згідно з IEC 60068-2-78
• Циклічне вологе тепло відповідно до IEC 60068-2-30
• Ступінь захисту: IP20, після клемм з покриттям IP40
• Монтаж: 35 мм DIN-рейка (EN 60715)
• Монтажне положення: будь-яке
• Температура навколишнього середовища, °C: -25 … +60
• Температура зберігання, °C: -25 … +70
• Температурний діапазон термокомпенсації, °C: -5 … +40
• Максимальна висота (MSL) м: 2000
• Механічна витривалість, op. c.: 100
• Електрична витривалість, op. c.: 100.000 (AC-3), 20.000 (DC-5)
• Клас відключення згідно з IEC 60947-4-1: 10A
• Категорія використання згідно з IEC 60947-4-1: AC-3, DC-5
• Категорія використання згідно з IEC 60947-2: A
• Макс. частота перемикання, op. c./h: 25
• Ударостійкість згідно з IEC 68-2-27, г: 20
• Вібростійкість згідно з IEC 68-2-6, г: 5 (at f= 5 ... 150 Hz)
• Категорія перенапруги: III
• Ступінь забруднення: 3
• Номінальна напруга ізоляції, Ui, V: 690
• Номінальна імпульсна витримувана напруга, Uimp, kV: 6
• Вага, г: 252
• Ємність клеми: жорстка, S, мм2: 1 … 6; гнучка S, мм2: 1 … 4; гнучка з кінцевою втулкою, S, мм2: 0.75 … 4
• Довжина зняття ізоляції провідника, мм: 10
• Гвинт: M3
• Тип гвинта: PZ2, з самопідйомним затискачем, захищеним від випадіння
• Момент затягування, Nm: 1,8
