Модульні автоматичні вимикачі

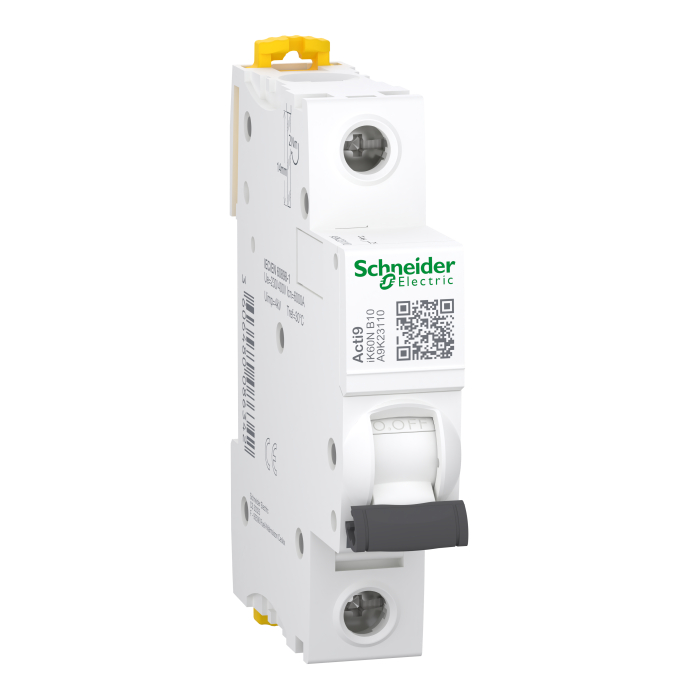

A9K23110 АВТ. ВИМИКАЧ iK60 1P 10A B

Артикул: A9K23110

В наявності

Відгуків: 0

Модульні автоматичні вимикачі

A9K23110 АВТ. ВИМИКАЧ iK60 1P 10A B

Артикул: A9K23110

В наявності

Відгуків: 0

274 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 iK60N є низьковольтним модульним автоматичним вимикачем (АВ). Це автоматичний вимикач 1P з 1 захищеним полюсом, номінальним струмом 10A і кривою відключення B. Номінальна відключаюча здатність при короткому замиканні складає 6000 А при 230 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Він має подвійне кріплення для швидкого демонтажу разом із гребінчастою шинкою. Він має електричну стійкість до 10000 циклів і механічну стійкість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку для модульної установки. Його ширина становить 2 модулі по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 18 мм x (В) 85 мм x (Г) 78,5 мм. Вага 100г. Має ступінь захисту IP20. Має ступінь захисту IP40 при встановленні у модульному щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.

Характеристики

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

6000 А 100 % відповідно до МЕК 60898-1 - 230 В (змінного струму) 50/60 Гц

[Ue] номінальна робоча напруга :

230 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

4 кВ відповідно до МЕК 60898-1

[Ui] номінальна напруга ізоляції :

440 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1

Індикатор положення контакту :

Ні

Бренд :

Schneider Electric

Відключаюча здатність :

6 кА

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60898-1

Виробник :

Schneider Electric

Висота :

85 мм

Втрати потужності на полюс :

1.8 В

Глибина :

78.5 мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість :

10000 циклів

Загальні втрати електроенергії :

1.8 В

Захист від витоку струму на землю :

Відсутній

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Каталог :

https://download.schneider-electric.com/files?p_Doc_Ref=UAM-HD-CAT100X210

Категорія перенапруги :

ІІІ

Клас обмеження :

3 відповідно до МЕК 60898-1

Клеми підключення :

Термінал тунельного типу (Зверху або знизу) 1-16 мм² гнучкий

Код сумісності :

iK60

Колір :

Білий

Країна виробник :

Болгарія

Крок підключення :

18 мм між пристроями

Місцева сигналізація :

iндикатор УВІМК/ВИМК

Маса нетто :

100 г

Межа магнітного відключення :

3...5 x In

Механічна зносостійкість :

20000 циклів

Момент затягування :

2-2 Н.м Зверху або знизу Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

iK60N

Назва продукту :

Acti9 iK60

Напруга ізоляції :

440 В

Номінальна напруга :

230 (змінного струму) В

Номінальний струм :

10 А

Область застосування продукту :

Розподіл

Опис параметрів блокування :

Пристрій для встановлення навісних замків

Робоча температура навколишнього середови :

-25-60 °C

Серія продукту :

Acti9

Спосіб кріплення :

Затисканням

Стандарти :

МЕК 60898-1

Статус серії :

regular

Ступінь забруднення :

2 відповідно до МЕК 60898-1

Ступінь захисту :

IP20 відповідно до МЕК 60529 IP

Температура навколишнього повітря для збер :

-40-85 °C

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач

Тип керування :

Перемикач

Тип мережі :

Змінний струм

Тип напруги :

Часо-струмова характеристика :

B тип

Частота мережі :

50/60 Гц

Ширина :

18 мм

Кількість полюсів :
