Модульні автоматичні вимикачі

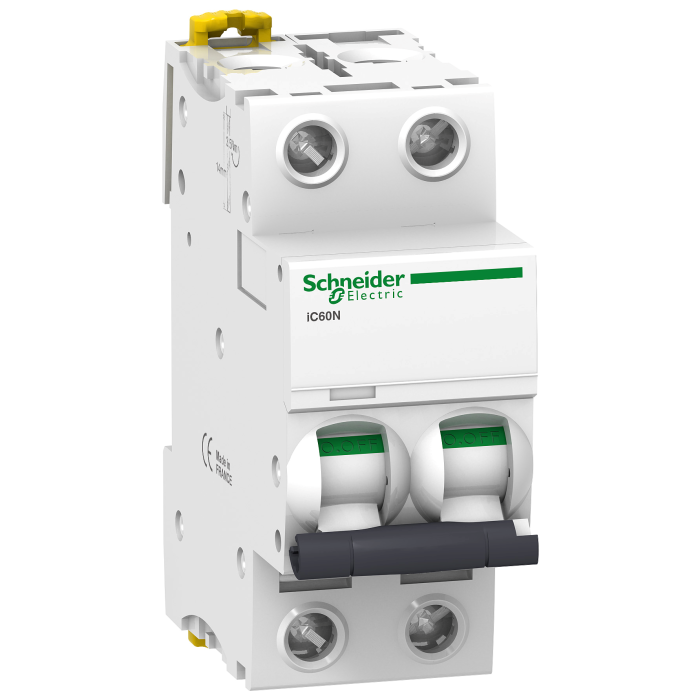

A9F79220 АВТ. ВИМИКАЧ iC60N 2P 20A C

Артикул: A9F79220

В наявності

Відгуків: 0

Акція

Модульні автоматичні вимикачі

A9F79220 АВТ. ВИМИКАЧ iC60N 2P 20A C

Артикул: A9F79220

В наявності

824 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 iC60N є низьковольтним автоматичним вимикачем (АВ). Це двополюсний автоматичний вимикач з номінальним струмом 20 А та кривою відключення C. Номінальна відключаюча здатність при короткому замиканні 20 кА при напрузі від 220 до 240 В змінного струму відповідно до стандарту МЕК 60947-2 і 6000 А при напрузі 400 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від стумів короткого замикання та перевантаження. Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Механізм миттєвого спрацювання збільшує термін експлуатації. Він має електричну зносостійкість до 10 000 циклів і механічну зносотійкість до 20 000 циклів. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Його клас обмеження 3 (відповідно до МЕК60898-1). Призначений для встановлення на DIN-рейку. Його ширина складає 4 модулі по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 36 мм x (В) 85 мм x (Г) 78,5 мм. Вага 0,25 кг. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -35°C до 70°C. Температура зберігання від -40°C до 85°C.

Характеристики

Номінальний струм :

20 А

Кількість полюсів :

Часо-струмова характеристика :

C тип

Відключаюча здатність :

6 кА

Тип напруги :

Бренд :

Schneider Electric

Номінальна напруга :

72...125 (постійного струму) В

Ширина :

36 мм

Глибина :

78.5 мм

Висота :

85 мм

Ступінь захисту :

IP20 відповідно до EN 60529

Стандарти :

МЕК 60947-2

Частота мережі :

50/60 Гц

Напруга ізоляції :

500 В

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

10 кА 100 % відповідно до EN 60947-2 - 72...125 В (постійного струму)

[Ue] номінальна робоча напруга :

72...125 В ПОСТІЙНИЙ СТРУМ

[Uimp] номінальна імпульсна витримувана напруга :

6 кВ відповідно до МЕК 60947-2

[Ui] номінальна напруга ізоляції :

500 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2

Індикатор положення контакту :

Так

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота над рівнем моря :

0...2000 м

Втрати потужності на полюс :

2.4 В

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість :

10000 циклів

Загальні втрати електроенергії :

4.8 В

Захист від витоку струму на землю :

Окремий блок

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Каталог :

https://download.schneider-electric.com/files?p_Doc_Ref=UAM-HD-CAT100X210

Категорія застосування :

Категорія A відповідно до МЕК 60947-2

Категорія перенапруги :

Клас обмеження :

3 відповідно до МЕК 60898-1

Клеми підключення :

Одиночна клема (Зверху або знизу) 1-16 мм² гнучкий

Код відключаючої здатності :

Код сумісності :

iC60

Колір :

Білий

Країна виробник :

Франція

Крок підключення :

18 мм між фазами

Місцева сигналізація :

Індикатор спрацювання

Маса нетто :

0.25 кг

Межа магнітного відключення :

8 x In +/- 20

Механічна зносостійкість :

20000 циклів

Момент затягування :

2-2 Н.м Зверху або знизу Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

IC60N

Назва продукту :

Acti9 iC60

Область застосування продукту :

Розподіл

Робоча температура навколишнього середови :

-35-70 °C

Сегмент ринку :

Малий комерційний

Серія продукту :

Acti9

Спосіб кріплення :

Фіксація

Статус серії :

regular

Ступінь забруднення :

3 відповідно до МЕК 60947-2

Сумісність гребінчастих шин і розподільчих :

Зверху або знизу: Так

Температура навколишнього повітря для збер :

-40-85 °C

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач

Тип керування :

Перемикач

Тип мережі :

Змінний струм

Тропічне виконання :

2 відповідно до МЕК 60068-1
