Призначення

Шафа керування призначена для комплексного захисту, автоматизованого керування та моніторингу роботи насосного агрегату потужністю до 5,5 кВт 1. Рішення забезпечує енергоефективне керування двигуном за допомогою перетворювача частоти, має інтегровану схему прямого пуску (байпас) для підвищення надійності системи, а також підтримує різні режими роботи для зручної експлуатації.

Функціональні можливості

• Плавний пуск, зупинка та регулювання швидкості обертання двигуна насоса завдяки вбудованому перетворювачу частоти .
• Робота у двох основних режимах керування: «Ручний режим» та «Автоматичний режим» (за зовнішнім сигналом).
• Можливість вибору напрямку обертання двигуна: «Обертання Вперед» та «Обертання Назад».
• Резервний режим «Байпас»: можливість оперативного перемикання роботи насоса безпосередньо від мережі (в обхід ПЧ) для забезпечення безперебійного водопостачання у разі технічного обслуговування перетворювача.
• Візуальна індикація стану обладнання на дверцятах: світлова сигналізація «Робота» (зелена лампа) та «Аварія» (червона лампа).
• Захист від короткого замикання та перевантаження за допомогою швидкодіючих запобіжників, автоматичних вимикачів та контакторів з механічним блокуванням 1.
• Автоматична підтримка мікроклімату всередині шафи (вентиляція та обігрів) для надійного захисту електроніки.
• Можливість миттєвого відключення живлення за допомогою спеціальної грибоподібної кнопки аварійної зупинки.

Комплектація (базова модель)

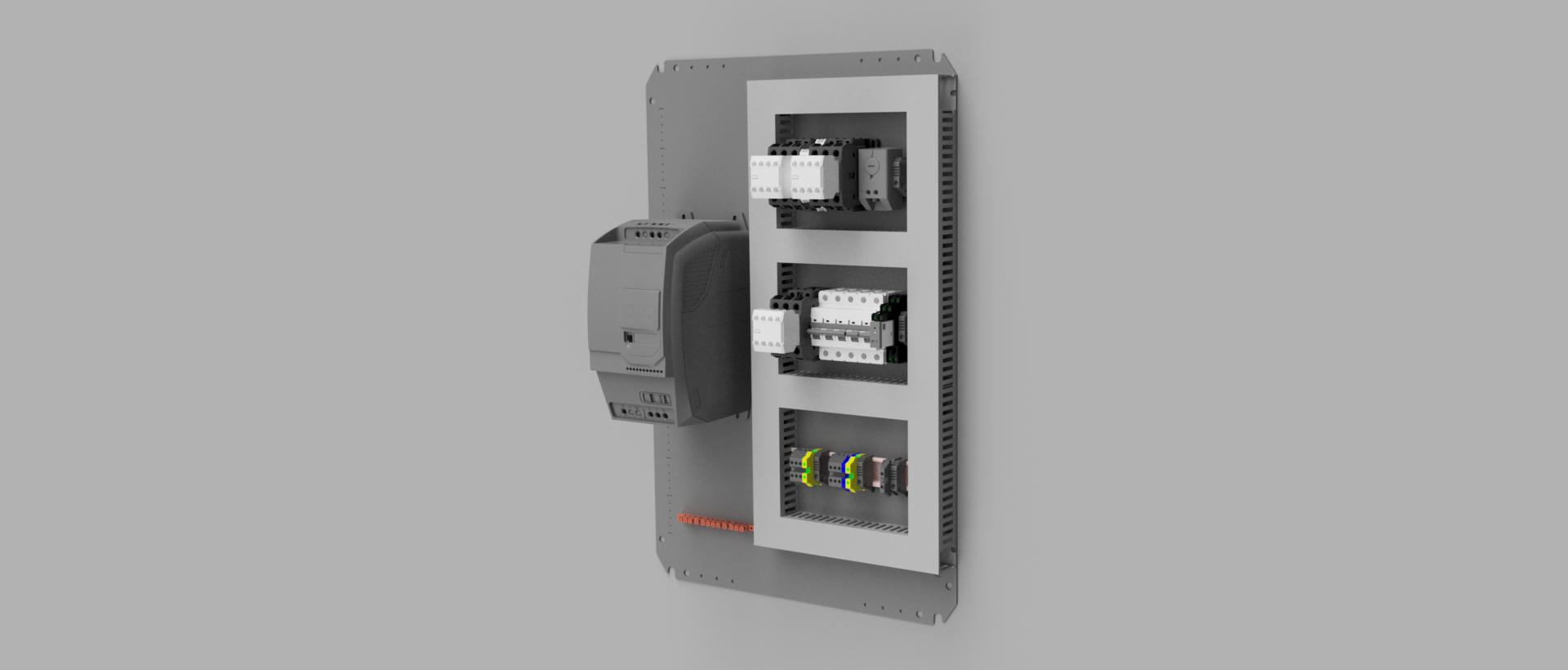

Основою рішення є металева навісна шафа розміром 700х500х260 мм (маркування Vector VS) з монтажною платою. Всередині та на панелі встановлено наступне обладнання:

• Перетворювач частоти VDN-3P3U3-0040-F (потужність 4/5.5kW, 3Ph 380-480V з EMC) .
• Контактори VCN 18A (3 шт.) з додатковими контактами VCA та механічним блокуванням VCA2M для безпечної реалізації схеми байпасу.
• Модульні автоматичні вимикачі GENESIS (на 6A та 16A) і тримач запобіжників 3P BCH із запобіжниками 16А aR для захисту силових кіл та кіл керування.
• Комплексна система мікроклімату: два вентилятори з фільтром EF200R5, антиконденсаційний нагрівач EHG060 (60 Вт) та термостати TS01 і TS02 для налаштування температурних порогів.
• Внутрішнє LED освітлення шафи (світильник TL4001-4W) з кінцевим вимикачем L-KВA1S11, що спрацьовує при відкриванні дверцят.
• Органи керування на передній панелі: поворотні 2-позиційні перемикачі ECX 4300, світлодіодні лампи моноблоки PLGT-230AC, грибоподібна кнопка із засувкою ECX 4131.
• Монтажні компоненти: клемна продукція гвинтового типу AVK (Klemsan), маркувальні пластини, перфоровані короба KKD/KKC та оцинковані DIN-рейки.

Панель оператора (інтерфейс керування)

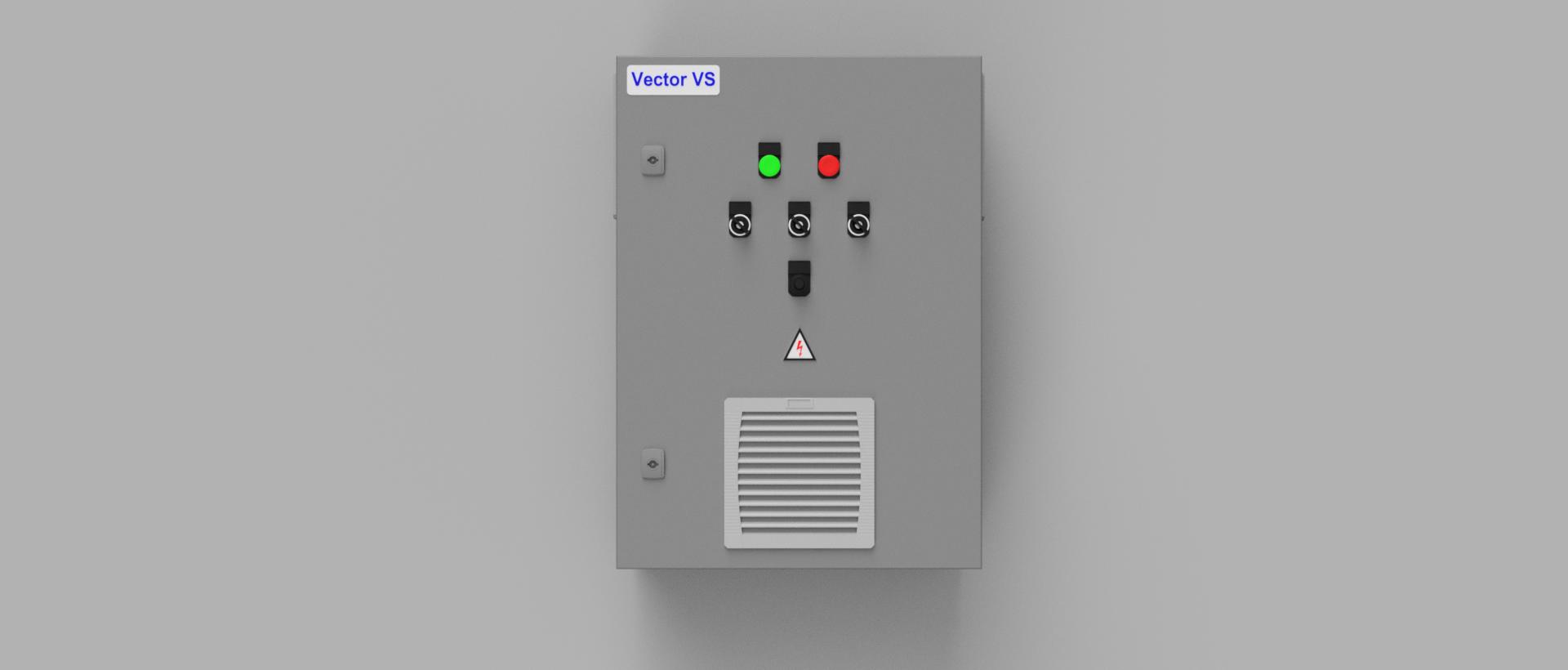

На лицьовій панелі шафи розташовані інтуїтивно зрозумілі перемикачі (SA1, SA2, SA3) для оперативного керування:

• Перемикач живлення (SA1): переведення системи з положення «Робота через ПЧ» (II) в положення «0» або в режим прямого пуску «Байпас» (I).
• Перемикач режимів (SA2): вибір між «Ручним режимом» (I) та «Автоматичним режимом» (II).
• Перемикач напрямку (SA3): встановлення обертання двигуна «Вперед» (I) або «Назад» (II).

Вказівки по впровадженню

Шафа керування у базовій версії монтується на вертикальну стіну в технічному приміщенні за допомогою спеціальних настінних кріплень AW41. Підключення живлення та відхідних ліній до електродвигуна здійснюється через клемні блоки. Завдяки встановленій системі вентиляції та підігріву, шафа може надійно працювати в умовах змінного температурного середовища. Для роботи в автоматичному режимі передбачено підключення зовнішнього сигналу автоматичної роботи (наприклад, від поплавкових вимикачів, датчиків тиску або системи верхнього рівня) на відповідні клеми контролера.
