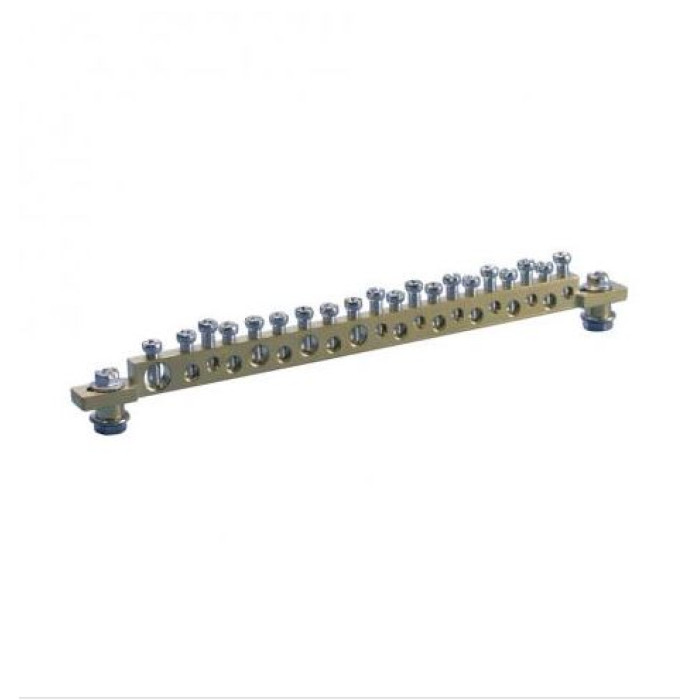

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Заземлення

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Артикул: 568620

В наявності

0

Відгуків: 0

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Заземлення

Шина заземлення nVent Eriflex ЕВ 36 470 мм

Артикул: 568620

В наявності

2075 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Документи

З’єднувальні шини nVent ERIFLEX, шини заземлення та нейтралі використовуються для з’єднання кількох заземлюючих провідників усередині панелі та можуть використовуватися в різних сферах застосування, включаючи розподільчі пристрої та контрольне обладнання, електричне обладнання, вітрове та d виробництва сонячної енергії та в центрах обробки даних.

Особливості

Використовується для з’єднання кількох заземлюючих провідників в одній панелі
Скошені отвори дозволяють легко з'єднувати
Монтажні пази для універсального кріплення до мідної шини, безпосередньо до рейок або розпірок
Жорстка планка
Доступні монтажні комплекти для монтажу шин або кріплення до DIN-рейки
Відповідає RoHS

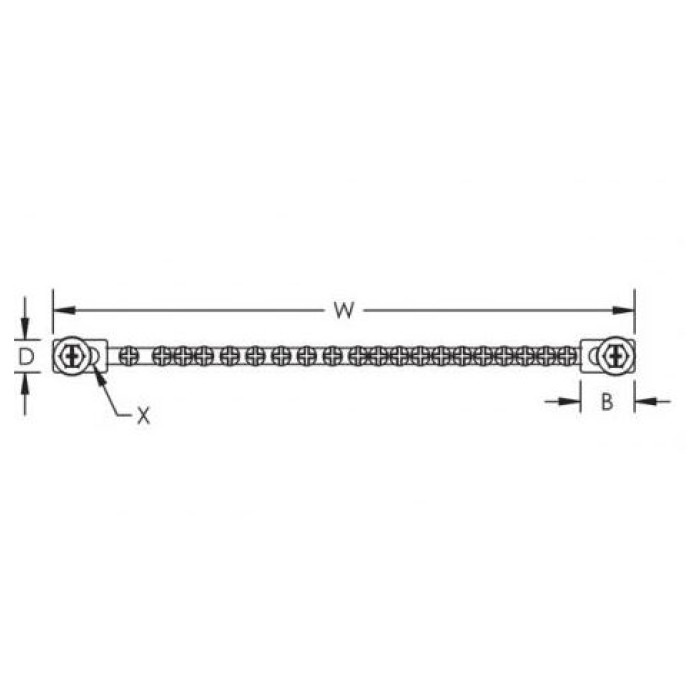

Характеристики

A :

19 мм

B :

35 мм

X :

16 × 7

Болт :

Оцинкована сталь

Бренд :

nVent Eriflex

Відповідно до :

IEC® 61439.1

Вага :

0.46 кг

Висота :

17 мм

Гарантійний термін :

12 місяців

Глибина :

15 мм

Кількість приєднаннь :

36 шт

Країна походження :

Франція

Країна реєстрації бренду :

США

Максимальний струм :

250 А

Матеріал :

Латунь

Норма відвантаження :

1 шт.

Розмір провідника :

(6) 16–35 мм² багатожильний (30) 4–16 мм² багатожильний мм²

Розмір провідника з наконечником :

(6) 10–35 мм² (30) 2.5–16 мм² мм

Ширина :

470 мм

Завантажити всі документи

DataSheet

1747060900_Шини заземлення (даташит).pdf

Сертифікати

1757272297_№1. Сертифікат відповідності UL467.pdf 1757272297_№2. Декларація відповідності європейським директивам (EB).pdf 1757272297_№3. Сертифікат відповідності UL467 (EB).pdf 1757272297_Декларація про відповідність щодо вимог California Proposition 65.pdf 1757272297_Декларація про відповідність щодо вимог REACH Regulation (EC 1907-2006).pdf 1757272297_Декларація про відповідність щодо вимог RoHS Directive 2011-65-EU та поправки 2015-863-EU.pdf 1757272297_Декларація про відповідність щодо вимог Toxic Substances Control Act (TSCA).pdf

Креслення

1758549878_eb36.stp 1758549878_eb36_back.dwg 1758549878_eb36_bottom.dwg 1758549878_eb36_front.dwg 1758549878_eb36_iso.dwg 1758549878_eb36_left.dwg 1758549878_eb36_right.dwg 1758549878_eb36_top.dwg

Інструкція

1774947691_Нульова шина_EB36_інстр з монтажу.pdf
