Модулі розширення для програмованих контролерів

TM3DI16 МОДУЛЬ TM3 16 ВХ =24В

Артикул: TM3DI16

В наявності

Відгуків: 0

Модулі розширення для програмованих контролерів

TM3DI16 МОДУЛЬ TM3 16 ВХ =24В

Артикул: TM3DI16

В наявності

Відгуків: 0

7220 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

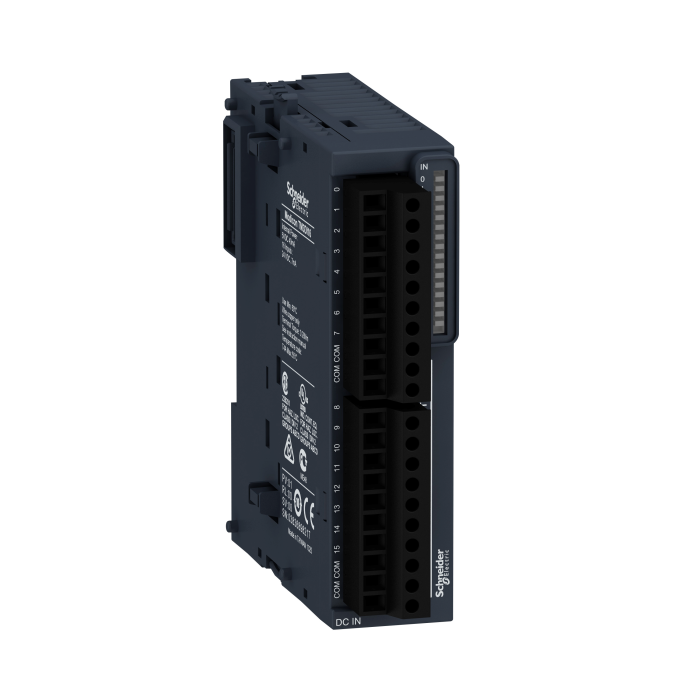

Цей модуль цифрового введення є частиною лінійки Modicon TM3 модулів розширення вводу/виводу для контролерів Modicon. Він складається з 16 логічних входів і живиться 24 В постійного струму. Він оснащений одним знімним гвинтовим клемником і може бути встановлений на симетричну DIN-рейку 35 мм. Цей цифровий модуль вводу/виводу доповнює вбудований вхід/вихід логічних контролерів Modicon M221, M221 Book, M241 і M251. Існує ізоляція між виходом і джерелом живлення при 1500 В змінного струму, вихід і внутрішня логіка при 500 В змінного струму. Він оснащений знімною пружинною клемою для електричного підключення з регулюванням кроку 3,81 мм для входів. Це продукт з ступенем захисту IP20. Його розміри: 23,6 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Вага 0,105 кг. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Характеристики

COS :

19PR-INDMCT

Ізоляція :

неізольований між входами

Бренд :

Schneider Electric

Вібростійкість :

3 gn на 8.4-150 Гц на панель

Відносна вологість :

10-95 %, без конденсату (у сховищі)

Виробник :

Schneider Electric

Висота :

90 мм

Висота зберігання :

0-3000 м

Висота над рівнем моря :

0...2000 м

Вхідний повний опір :

3,4 кОм

Глибина :

84.6 мм

Граничний рівень напруги (стан 0) :

0...5 В для Вхід

Граничний рівень напруги (стан 1) :

15...28.8 В для Вхід

Електричне з'єднання :

10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів

Електромагнітна емісія :

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Кількість дискретних входів :

16 для Вхід відповідно до МЕК 61131-2 тип 3

Кількість дискретних входів/виходів :

Країна виробник :

Китай

Логіка дискретних входів :

Споживач або джерело струму (позитивний / негативний)

Місцева сигналізація :

для стан входу 1 світлодіод на канал (зелений)

Максимальна дальність кабелю між пристроям :

неекранований кабель <50 м для постійні входи

Маркування :

Маса нетто :

0.1 кг

Монтажна опора :

плата або панель із монтажним набором

Напруга дискретного входу :

24 В

Поточний стан 0 гарантовано :

<= 1 мА (Вхід)

Поточний стан 1 гарантовано :

>= 2.5 мА (Вхід)

Робоча температура навколишнього середови :

-10-55 °C горизонтальна установка

Серія продукту :

Modicon TM3

Сертифікація виробу :

cULus HazLoc

Споживання струму :

0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено)

Стійкість до імпульсних перенапруг :

1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC

Стійкість до електромагнітного поля :

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду :

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод :

3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до магнітних полів :

30 А/м 50/60 Гц відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів :

1 кВ для I/O відповідно до МЕК 61000-4-4

Стандарти :

МЕК 61131-2

Статус серії :

regular

Струм дискретного входу :

7 мА для Вхід

Ступінь забруднення :

Ступінь захисту :

IP20 із захисною кришкою IP

Сумісність серії :

Modicon M262

Температура навколишнього повітря для збер :

-25-70 °C

Тип виробу або компоненту :

Модуль дискретних входів

Тип напруги дискретного входу :

постійна напруга

Ударостійкість :

15 gn для 11 мс

Час реакції :

4 мс (вимкнення)

Ширина :

27.4 мм
