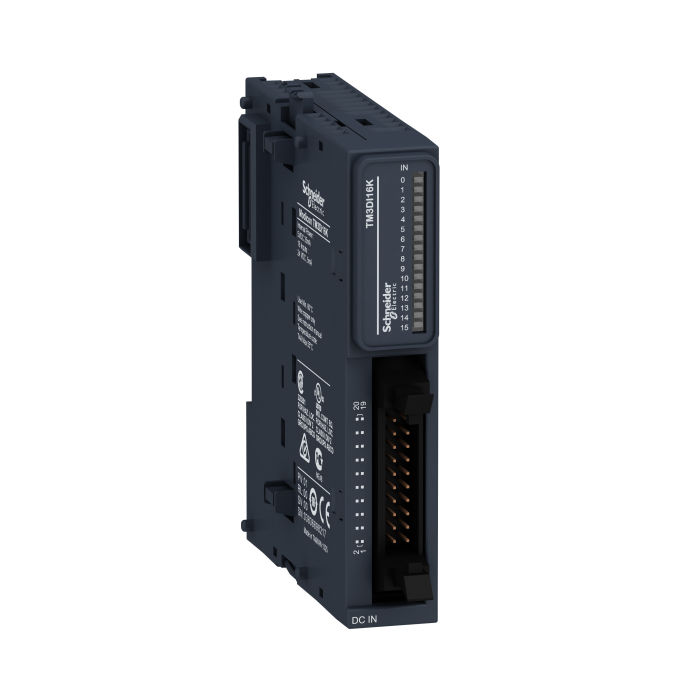

TM3DI16K МОДУЛЬ TM3 16 ВХ =24В HE10

Артикул: TM3DI16K

В наявності

Відгуків: 0

Модулі розширення для програмованих контролерів

TM3DI16K МОДУЛЬ TM3 16 ВХ =24В HE10

Артикул: TM3DI16K

В наявності

Відгуків: 0

5836 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль дискретного входу забезпечує 16 входів з логікою джерела або джерела (позитивної/негативної). Це вхідний модуль із вхідною напругою 24 В постійного струму та струмом споживання 5 мА/35 мА при 5 В постійного струму через роз’єм шини. Його можна використовувати для створення конфігурацій із до 16 входами. Існує ізоляція між входом і внутрішньою логікою при 500 В змінного струму та відсутність ізоляції між входами. Він оснащений розємними входами HE-10 для електричного підключення. Це продукт з ступенем захисту IP20. Його розміри: 21,4 мм (ширина) x 81,3 мм (глибина) x 90 мм (висота). Важить 0,65 кг. Цей продукт сертифікований CE, CULus і C-Tick. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Характеристики

COS :

19PR-INDMCT

Ізоляція :

неізольований між входами

Бренд :

Schneider Electric

Вібростійкість :

3 gn на 8.4-150 Гц на панель

Відносна вологість :

10-95 %, без конденсату (у сховищі)

Виробник :

Schneider Electric

Висота :

90 мм

Висота зберігання :

0-3000 м

Висота над рівнем моря :

0...2000 м

Вхідний повний опір :

4,4 кОм

Глибина :

81.3 мм

Граничний рівень напруги (стан 0) :

0...5 В для Вхід

Граничний рівень напруги (стан 1) :

15...28.8 В для Вхід

Електричне з'єднання :

Роз'єм HE-10для входів

Електромагнітна емісія :

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Кількість дискретних входів :

16 для Вхід відповідно до МЕК 61131-2 тип 3

Кількість дискретних входів/виходів :

Країна виробник :

Китай

Логіка дискретних входів :

Споживач або джерело струму (позитивний / негативний)

Місцева сигналізація :

для стан входу 1 світлодіод на канал (зелений)

Максимальна дальність кабелю між пристроям :

неекранований кабель <50 м для постійні входи

Маркування :

Маса нетто :

0.65 кг

Монтажна опора :

плата або панель із монтажним набором

Напруга дискретного входу :

24 В

Поточний стан 0 гарантовано :

<= 1 мА (Вхід)

Поточний стан 1 гарантовано :

>= 2.5 мА (Вхід)

Робоча температура навколишнього середови :

-10-55 °C горизонтальна установка

Серія продукту :

Modicon TM3

Сертифікація виробу :

cULus HazLoc

Споживання струму :

35 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено)

Стійкість до імпульсних перенапруг :

1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC

Стійкість до електромагнітного поля :

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду :

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод :

3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до магнітних полів :

30 А/м 50/60 Гц відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів :

1 кВ для I/O відповідно до МЕК 61000-4-4

Стандарти :

МЕК 61131-2

Статус серії :

regular

Струм дискретного входу :

5 мА для Вхід

Ступінь забруднення :

Ступінь захисту :

IP20 із захисною кришкою IP

Сумісність серії :

Modicon M262

Температура навколишнього повітря для збер :

-25-70 °C

Тип виробу або компоненту :

Модуль дискретних входів

Тип напруги дискретного входу :

постійна напруга

Ударостійкість :

15 gn для 11 мс

Час реакції :

4 мс (вимкнення)

Ширина :

21.4 мм
