Роз'єднувачі під запобіжники

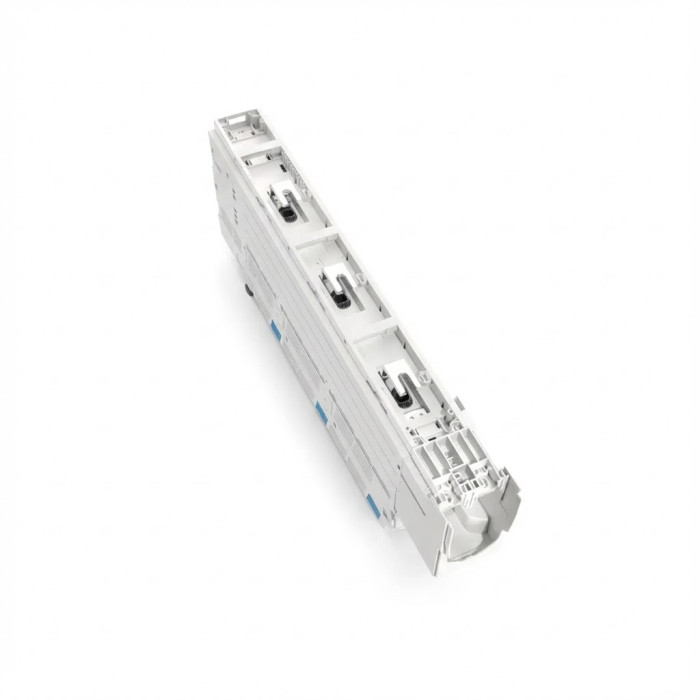

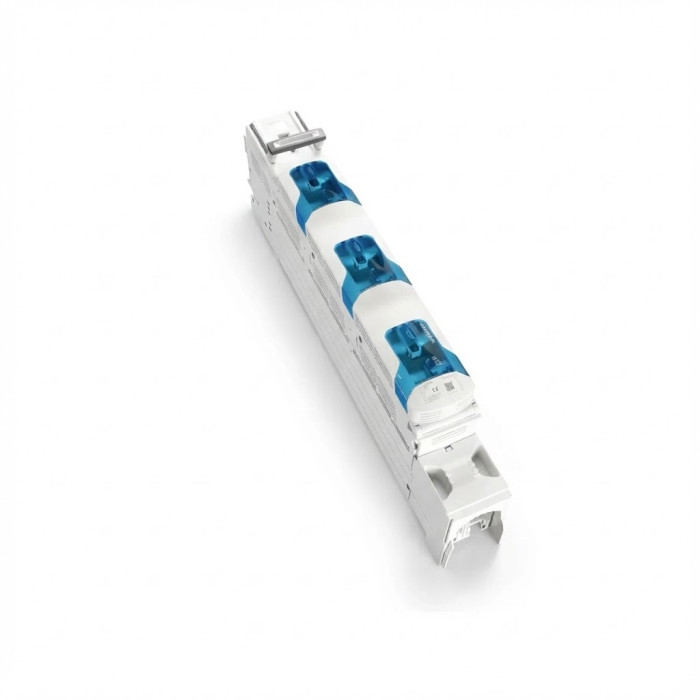

Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm

Артикул: 33630
Немає в наявності
0
Відгуків: 0
Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm
Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm
Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm
Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm
Роз'єднувачі під запобіжники
Роз'єднувач Woehner 250A, NH1, монтаж на системушин 185mm
Артикул: 33630
Немає в наявності
38787 грн
Повідомити
Доставка
Оплата
Гарантія та умови повернення
Самовивіз з нашого складу
безкоштовно
«Новою поштою» по Україні
за тарифами перевізника
 Кур'єром до дверей
від 70 грн.
Кредитною карткою
Розрахунковий рахунок
Повернення товару протягом 14 днів
Опис
Характеристики
Документи

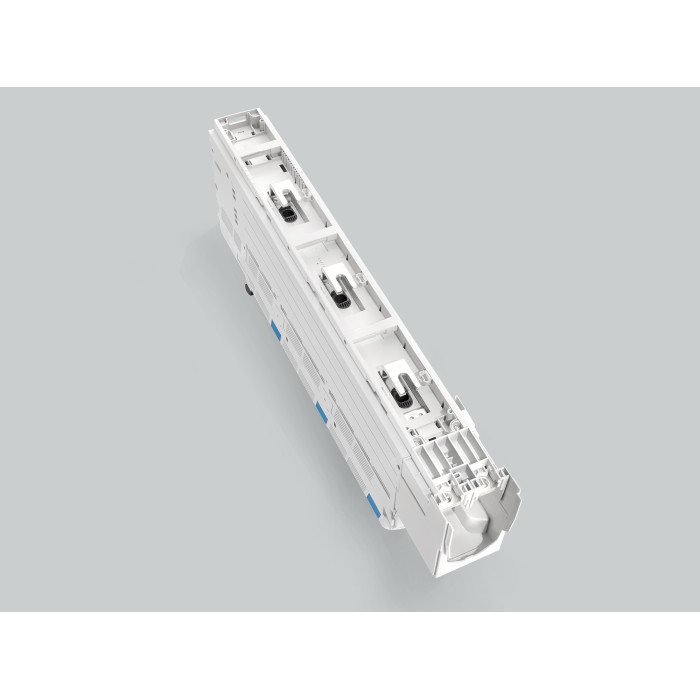

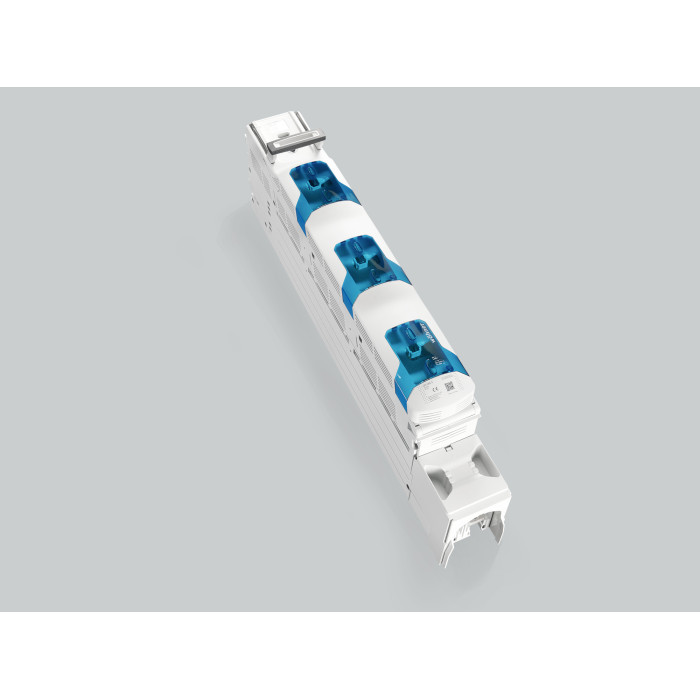

33630 Роз'єднувач 250А, NH1, монтаж на системушин 185мм

Характеристики
Бренд :
Woehner
Тип напруги :
AC
Тип запобіжника :
NH1
Номінальний струм :
250 А
Кількість полюсів :
3P
Номінальна напруга :
690 В
Тип встановлення :
На систему шин 185 мм
Розрахунковий струм короткого замикання із запобіжниками :
100 кА
Світлодіодний індикатор стану :
Ні
Властивості матеріалу з'єднувальних гвинтів :
Гвинт M12, оцинкований, хромований
Габаритні розміри :
99 × 781 × 274 (ШхВхГ) мм
Категорія застосування DC (IEC 60947-3) :
DC-20B (1000В), не відключати при навантаженні
Максимально допустима імпульсна напруга :
12 к В
Максимально допустима напруга :
1000 В
Розсіювана потужність :
80.0 Вт
Ступінь захисту :
IP30
Тип :
Вертикальний Вимикач - роз'єднувач
Тип контактів :
Підпружинені мідні контакти, посріблені
Вага :
11.76 кг
Гарантійний термін :
12 місяців
Країна походження :
Німеччина
Країна реєстрації бренду :
Німеччина
Завантажити всі документи
Інструкції з монтажу
1728634906_DOK_ART_MON_94796000A.pdf
Креслення
1728634924_ZEI_ART_2DDXF_33630.dxf 1728634924_ZEI_ART_3DSTP_33630.stp
DataSheet
1751981576_1728634893_woehner-33630000A.pdf
Сертифікати
1770188312_240920_ISO50001_Energiemanagement_Zertifikat_ENG.pdf 1770188313_Confirmation_REACH_ENG_18_09_2025.pdf 1770188313_Confirmation_RoHs_ENG_26_01_2026.pdf
