Роз'єднувачі під запобіжники

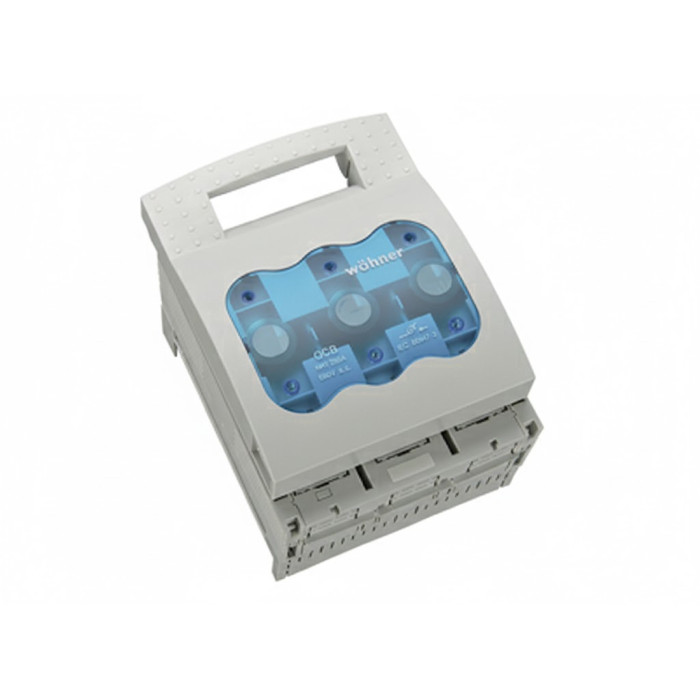

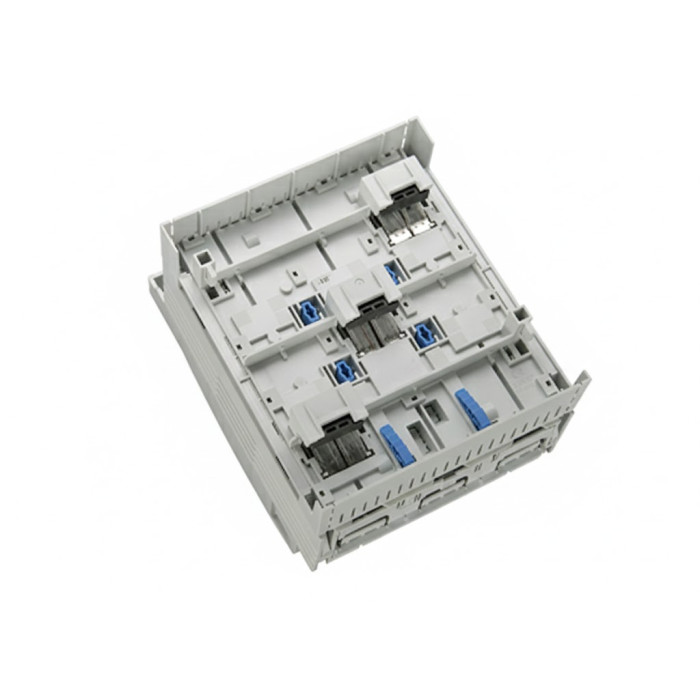

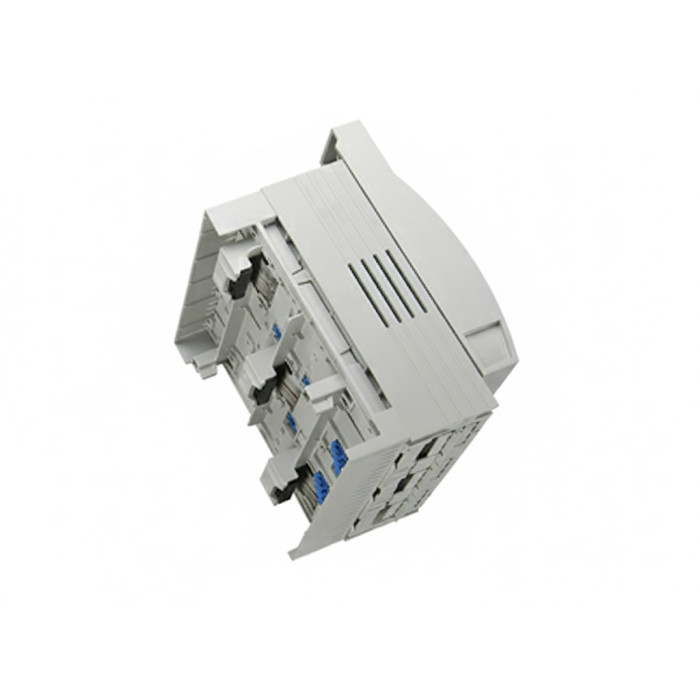

Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm

Артикул: 33601
Немає в наявності
0
Відгуків: 0
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Роз'єднувачі під запобіжники
Блок-рубильник Woehner Quadron 1 3p, 250A, 60mm
Артикул: 33601
Немає в наявності
16617 грн
Повідомити
Доставка
Оплата
Гарантія та умови повернення
Самовивіз з нашого складу
безкоштовно
«Новою поштою» по Україні
за тарифами перевізника
 Кур'єром до дверей
від 70 грн.
Кредитною карткою
Розрахунковий рахунок
Повернення товару протягом 14 днів
Опис
Характеристики
Документи

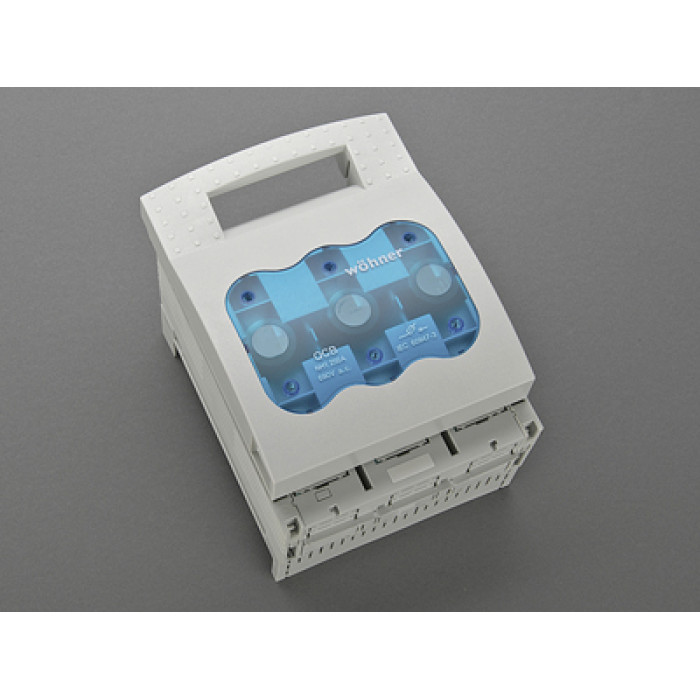

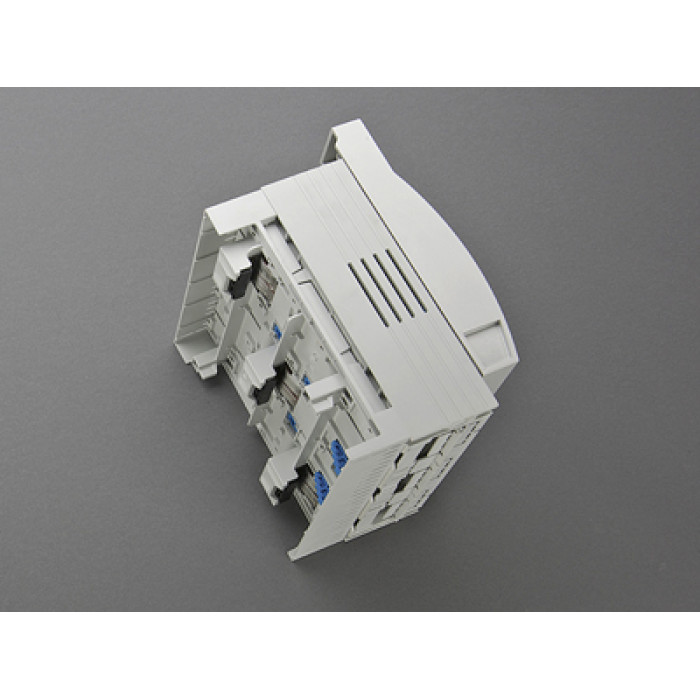

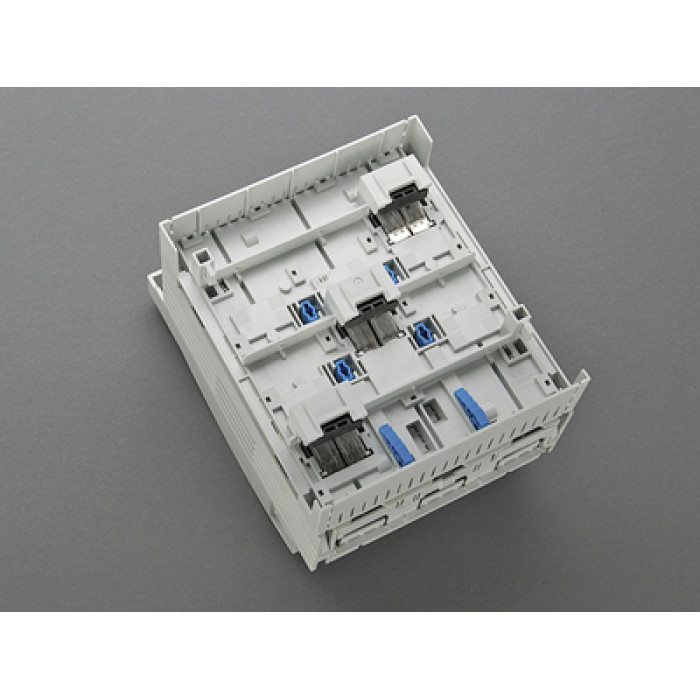

33601 Блок-рубильник Quadron 1 3p, 250 A, 60 мм

Характеристики
Бренд :
Woehner
Тип напруги :
AC
Тип запобіжника :
NH1
Номінальний струм :
250 А
Кількість полюсів :
3P
Номінальна напруга :
690 В
Тип встановлення :
На систему шин 60 мм
Розрахунковий струм короткого замикання із запобіжниками :
50 кА
Світлодіодний індикатор стану :
Ні
Максимальний струм короткого замикання :
13.7 кА
Властивості матеріалу з'єднувальних гвинтів :
Гвинт M10, оцинкований, хромований
Властивості матеріалу основи :
Температурна стабільність 125°C, самозагасаючий матеріал відповідає UL94, опір повзучості CTI 200, без галогенів
Габаритні розміри :
184 × 243 × 129 (ШхВхГ) мм
Категорія застосування AC (IEC 60947-3) :
AC-22B (400В), AC-23B (400В/160A), AC-21B (690В), AC-20B (1000В)
Категорія застосування DC (IEC 60947-3) :
DC-20B (440 В), DC-20B (1000В)
Максимально допустима імпульсна напруга :
6 к В
Максимально допустима напруга :
800 В
Номінальна напруга ізоляції :
800 В
Розсіювана потужність :
26.0 Вт
Термічний струм :
8.1 к/1 сек
Ступінь захисту :
IP30
Тип :
Вимикач - роз'єднувач напруги
Тип контактів :
Підпружинені мідні контакти, посріблені
Вага :
2.66 кг
Гарантійний термін :
12 місяців
Країна походження :
Німеччина
Країна реєстрації бренду :
Німеччина
Завантажити всі документи
Інструкції з монтажу
1728634068_DOK_ART_MON_94752000 (2).pdf
Креслення
1728634082_ZEI_ART_2DDXF_33601.dxf 1728634082_ZEI_ART_3DSTP_33601.stp
DataSheet
1751981415_1728634059_woehner-33601000.pdf
Сертифікати
1770188312_240920_ISO50001_Energiemanagement_Zertifikat_ENG.pdf 1770188313_Confirmation_REACH_ENG_18_09_2025.pdf 1770188313_Confirmation_RoHs_ENG_26_01_2026.pdf
