Роз'єднувачі під запобіжники

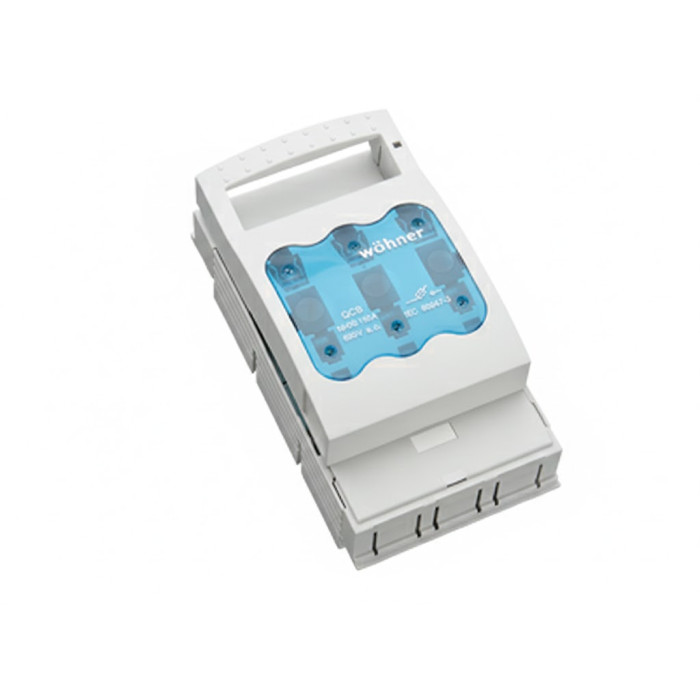

Блок-рубильник Woehner Quadron 00 3p 160A

Артикул: 33199
Немає в наявності
0
Відгуків: 0
Блок-рубильник Woehner Quadron 00 3p 160A
Блок-рубильник Woehner Quadron 00 3p 160A
Роз'єднувачі під запобіжники
Блок-рубильник Woehner Quadron 00 3p 160A
Артикул: 33199
Немає в наявності
4038 грн
Повідомити
Доставка
Оплата
Гарантія та умови повернення
Самовивіз з нашого складу
безкоштовно
«Новою поштою» по Україні
за тарифами перевізника
 Кур'єром до дверей
від 70 грн.
Кредитною карткою
Розрахунковий рахунок
Повернення товару протягом 14 днів
Опис
Характеристики
Документи

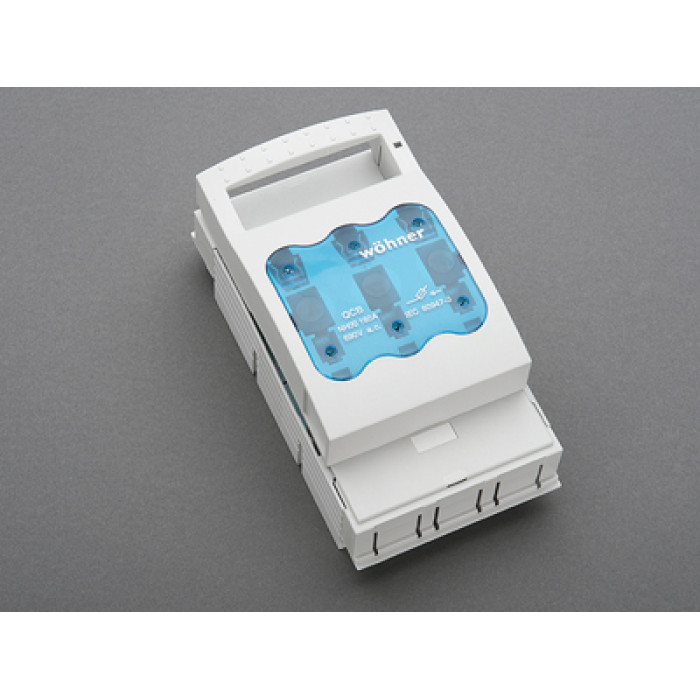

33199 Блок-рубильник Quadron 00 3p 160A, щитовий

Характеристики
Бренд :
Woehner
Номінальний струм :
160 А
Кількість полюсів :
3P
Номінальна напруга :
690 В
Тип напруги :
AC
Тип встановлення :
На монтажну панель
Тип запобіжника :
NH00
Розрахунковий струм короткого замикання із запобіжниками :
50 кА
Світлодіодний індикатор стану :
Ні
Властивості матеріалу основи :
Температурна стабільність 125°C, самозагасаючий матеріал відповідає UL94, опір повзучості CTI 200, без галогенів
Габаритні розміри :
106 × 200 × 83 (ШхВхГ) мм
Категорія застосування AC (IEC 60947-3) :
AC-23B (400В), AC-23B (500В/125A), AC-22B (690В), AC-21B (690В), AC-20B (1000В)
Категорія застосування DC (IEC 60947-3) :
DC-22B (220В)
Максимально допустима імпульсна напруга :
6 к В
Максимально допустима напруга :
800 В
Номінальна напруга ізоляції :
800 В
Розсіювана потужність :
7.0 Вт
Ступінь захисту :
IP30
Тип :
Вимикач - роз'єднувач напруги
Тип контактів :
Підпружинені мідні контакти, посріблені
Вага :
780 кг
Гарантійний термін :
12 місяців
Країна походження :
Німеччина
Країна реєстрації бренду :
Німеччина
Завантажити всі документи
Креслення
1728546533_ZEI_ART_2DDXF_33199.dxf 1728546533_ZEI_ART_3DSTP_33199.stp
DataSheet
1751980710_1728546517_woehner-33199000.pdf
Сертифікати
1770188312_240920_ISO50001_Energiemanagement_Zertifikat_ENG.pdf 1770188313_Confirmation_REACH_ENG_18_09_2025.pdf 1770188313_Confirmation_RoHs_ENG_26_01_2026.pdf
