Роз'єднувачі під запобіжники

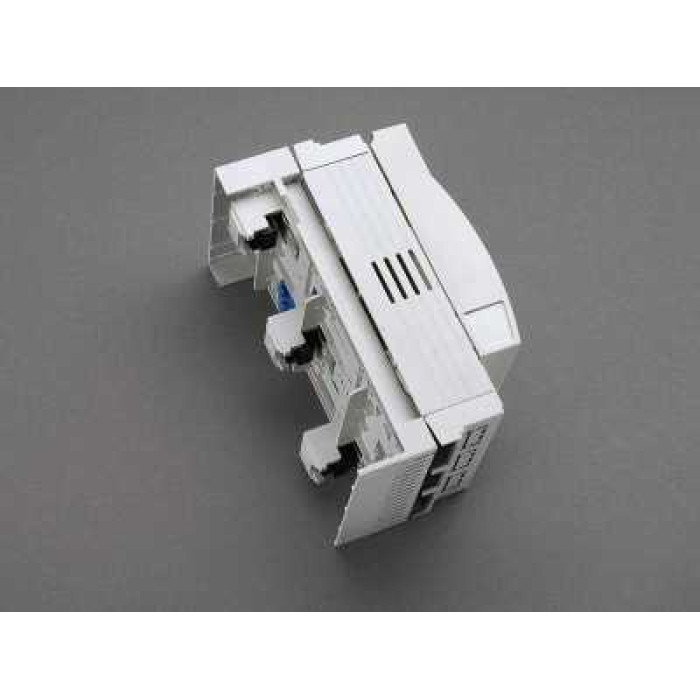

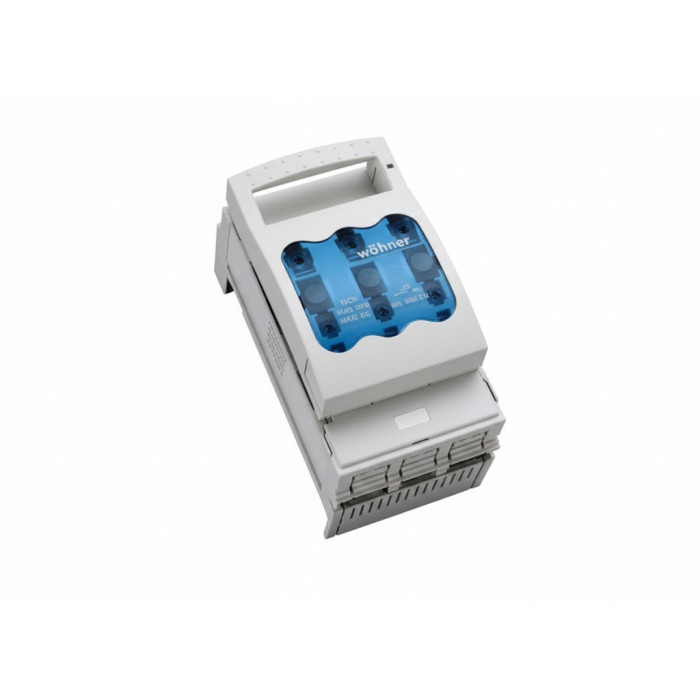

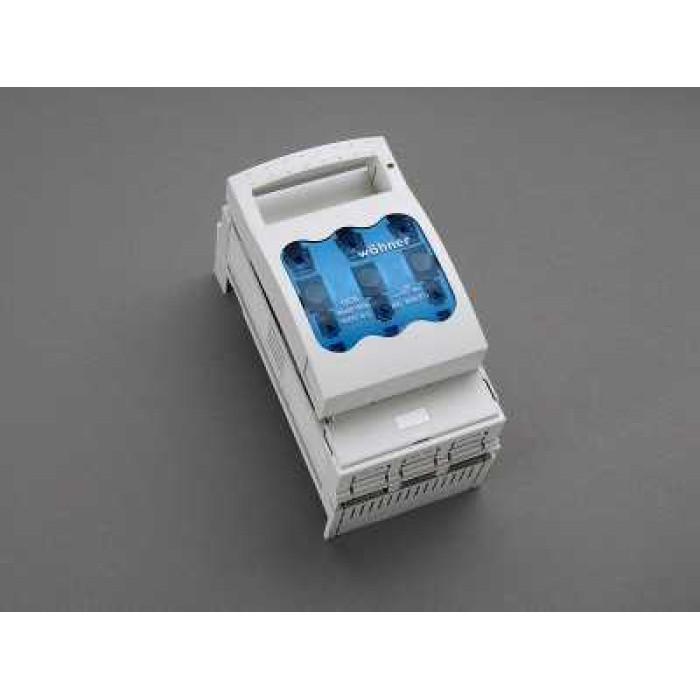

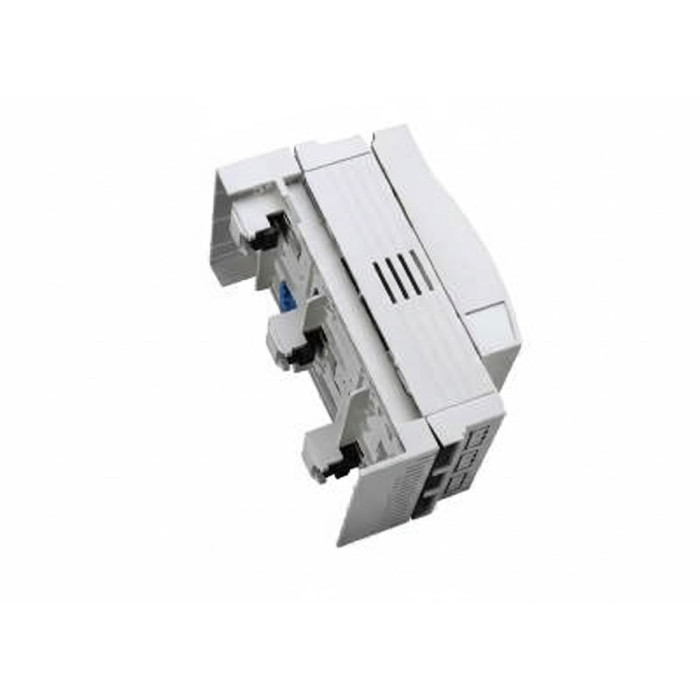

33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм

Артикул: 33198
Немає в наявності
0
Відгуків: 0
33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм
33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм
33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм
33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм
Роз'єднувачі під запобіжники
33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм
Артикул: 33198
Немає в наявності
5008 грн
Повідомити
Доставка
Оплата
Гарантія та умови повернення
Самовивіз з нашого складу
безкоштовно
«Новою поштою» по Україні
за тарифами перевізника
 Кур'єром до дверей
від 70 грн.
Кредитною карткою
Розрахунковий рахунок
Повернення товару протягом 14 днів
Опис
Характеристики
Документи

33198 Роз'єднувач, Quadron 160A NH 00, монтаж на шини 60 мм

Характеристики
Бренд :
Woehner
Вага :
1 кг
Властивості матеріалу основи :
Температурна стабільність 125°C, самозагасаючий матеріал відповідає UL94, опір повзучості CTI 200, без галогенів
Габаритні розміри :
106 × 200 × 97 (ШхВхГ) мм
Гарантійний термін :
12 місяців
Група :
Вимикачі - роз'єднувачі з NH запобіжниками
Категорія застосування AC (IEC 60947-3) :
AC-21B (690В), AC-22B (500В), AC-20B (1000В)
Категорія застосування DC (IEC 60947-3) :
DC-21B (220В)
Країна походження :
Німеччина
Країна реєстрації бренду :
Німеччина
Максимально допустима імпульсна напруга :
6 к В
Максимально допустима напруга :
800 В
Номінальна напруга :
600 В
Номінальна напруга ізоляції :
800 В
Номінальний струм :
160 А
Розрахунковий струм короткого замикання із запобіжниками :
50 к / 690В А
Розсіювана потужність :
17.7 Вт
Ступінь захисту :
30 IP
Тип контактів :
Підпружинені мідні контакти, посріблені
Тип установки :
Система 60Classic
Тип :
Вимикач - роз'єднувач напруги
Кількість полюсів :
3P
Завантажити всі документи
Сертифікати
1727074275_Woehner certificate 2024 Vector.pdf 1728546412_woehner-bauartnachweis-33198000.pdf 1728546412_DOK_ART_CE_CE11 (4).pdf
Інструкції з монтажу
1728546432_DOK_ART_MON_94722000 (1).pdf
Креслення
1728546447_ZEI_ART_2DDXF_33198.dxf 1728546447_ZEI_ART_3DSTP_33198.stp
DataSheet
1751980677_1728546423_woehner-33198000.pdf
