Роз'єднувачі під запобіжники

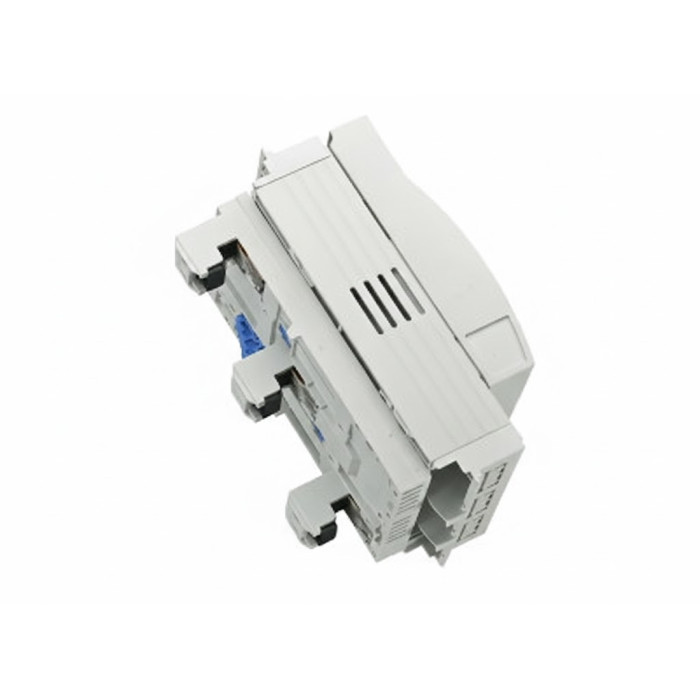

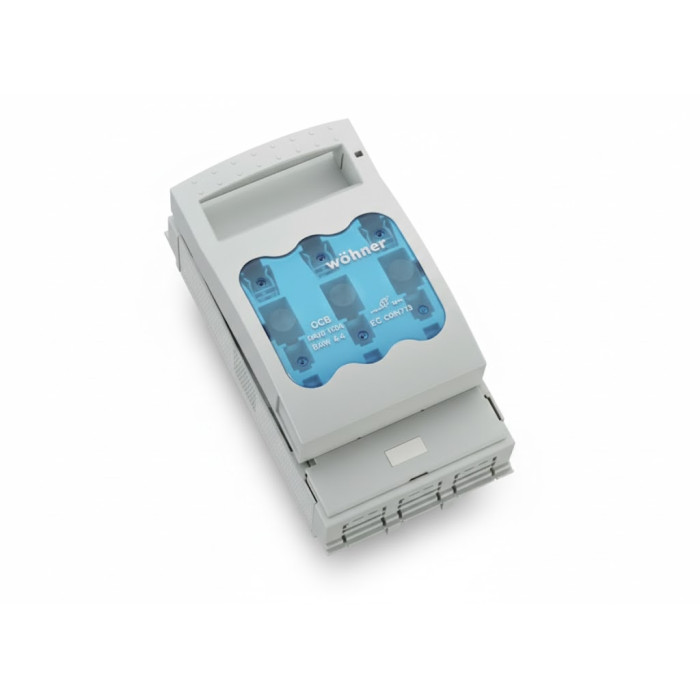

Роз'єднувач Quadron Woehner 160A NH, 160A

Артикул: 33075
Немає в наявності
0
Відгуків: 0
Роз'єднувач Quadron Woehner 160A NH, 160A
Роз'єднувач Quadron Woehner 160A NH, 160A
Роз'єднувач Quadron Woehner 160A NH, 160A
Роз'єднувач Quadron Woehner 160A NH, 160A
Роз'єднувачі під запобіжники
Роз'єднувач Quadron Woehner 160A NH, 160A
Артикул: 33075
Немає в наявності
5418 грн
Повідомити
Доставка
Оплата
Гарантія та умови повернення
Самовивіз з нашого складу
безкоштовно
«Новою поштою» по Україні
за тарифами перевізника
 Кур'єром до дверей
від 70 грн.
Кредитною карткою
Розрахунковий рахунок
Повернення товару протягом 14 днів
Опис
Характеристики
Документи

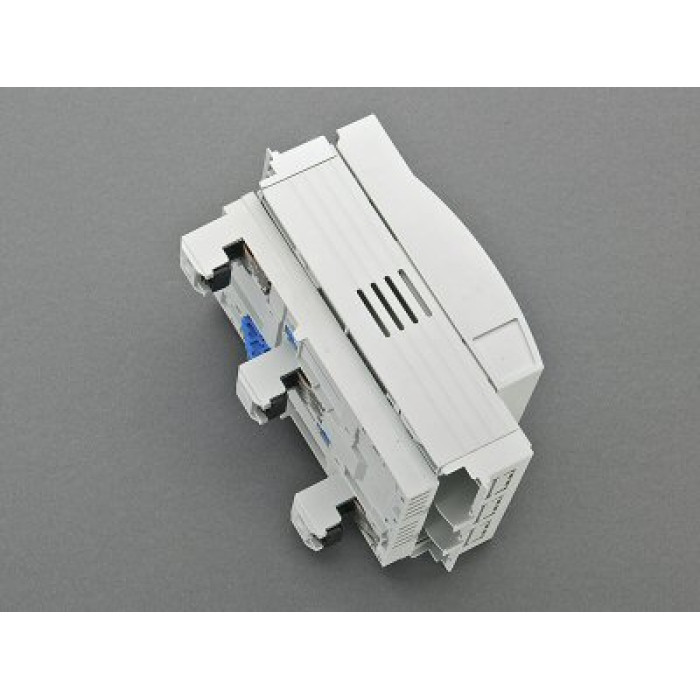

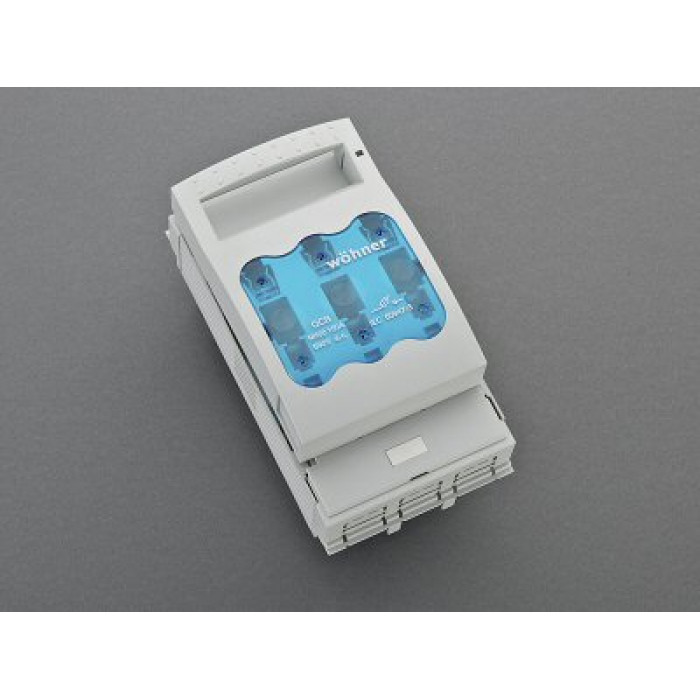

33075 Роз'єднувач Quadron 160A NH, 160 A, монтаж на шин 60 мм

Характеристики
Бренд :
Woehner
Тип напруги :
AC
Тип запобіжника :
NH00
Номінальний струм :
160 А
Кількість полюсів :
3P
Номінальна напруга :
690 В
Тип встановлення :
На систему шин 60 мм
Розрахунковий струм короткого замикання із запобіжниками :
50 кА
Світлодіодний індикатор стану :
Ні
Властивості матеріалу основи :
Температурна стабільність 125°C, самозагасаючий матеріал відповідає UL94, опір повзучості CTI 200, без галогенів
Габаритні розміри :
106 × 200 × 97 (ШхВхГ) мм
Категорія застосування AC (IEC 60947-3) :
AC-21B (690В), AC-22B (500В), AC-20B (1000В)
Категорія застосування DC (IEC 60947-3) :
DC-21B (220В)
Максимально допустима імпульсна напруга :
6 к В
Максимально допустима напруга :
800 В
Номінальна напруга ізоляції :
800 В
Розсіювана потужність :
17.7 Вт
Ступінь захисту :
IP30
Тип :
Вимикач - роз'єднувач напруги
Тип контактів :
Підпружинені мідні контакти, посріблені
Вага :
1 кг
Гарантійний термін :
12 місяців
Країна походження :
Німеччина
Країна реєстрації бренду :
Німеччина
Завантажити всі документи
Креслення
1728546013_ZEI_ART_2DDXF_33075.dxf 1728546013_ZEI_ART_3DSTP_33075.stp
Інструкції з монтажу
1728546022_DOK_ART_MON_94722000.pdf
DataSheet
1751980576_1728545996_woehner-33075000.pdf
Сертифікати
1770188312_240920_ISO50001_Energiemanagement_Zertifikat_ENG.pdf 1770188313_Confirmation_REACH_ENG_18_09_2025.pdf 1770188313_Confirmation_RoHs_ENG_26_01_2026.pdf
Аксесуари
Сигнальний вимикач Woehner для Quadron 160A
Акція
Сигнальний вимикач Woehner для Quadron 160A
Артикул: 33156
526 грн
Дивіться також

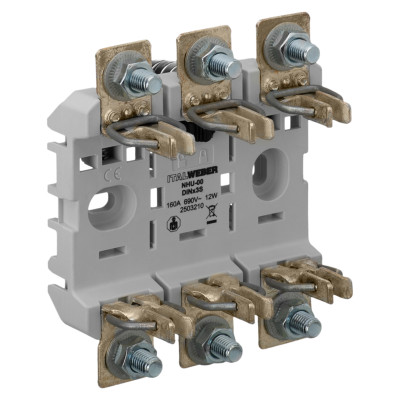

Тримач запобіжників Italweber NHU-00 DINx3S Kombi 160A 690V
