Модульні автоматичні вимикачі

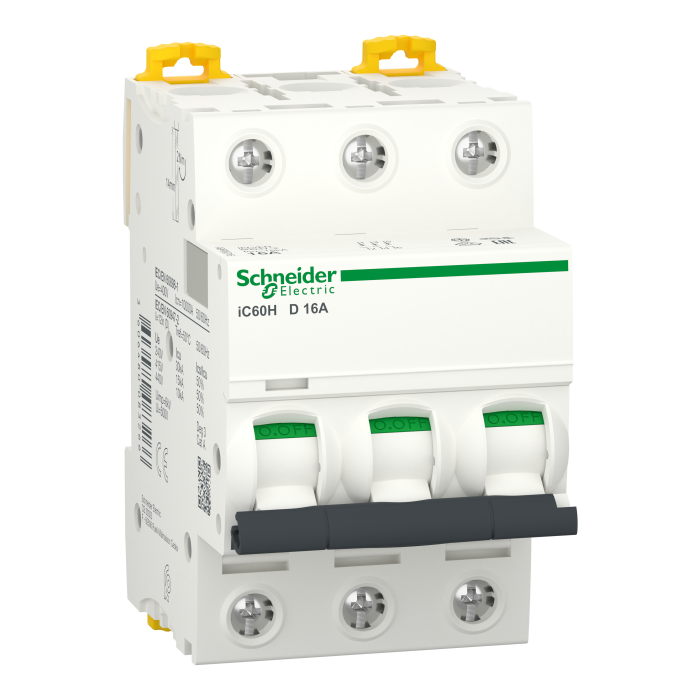

A9F85316 АВТ. ВИМИКАЧ iC60H 3P 16A D

Артикул: A9F85316

В наявності

Відгуків: 0

Модульні автоматичні вимикачі

A9F85316 АВТ. ВИМИКАЧ iC60H 3P 16A D

Артикул: A9F85316

В наявності

Відгуків: 0

2063 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 iC60H це мультистандартний автоматичний вимикач (АВ) низької напруги з подвійними тунельними клемами. Це трьохполюсний автоматичний вимикач з номінальним струмом 16 А та кривою відключення D. Номінальна відключаюча здатність при короткому замиканні 30 кА при напрузі від 220 до 240 В змінного струму відповідно до стандарту МЕК 60947-2 і 10000 А при напрузі 400 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від короткого замикання та струму перевантаження. Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Механізм миттєвого спрацювання збільшує термін експлуатації. Він має електричну зносостійкість до 10 000 циклів і механічну зносотійкість до 20 000 циклів. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Його клас обмеження 3 (відповідно до МЕК60898-1). Призначений для встановлення на DIN-рейку. Його ширина складає 6 модулів по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 54 мм x (В) 85 мм x (Г) 78,5 мм. Вага 0,375 кг. Його клеми мають ступінь захисту IP20 (відповідно до МЕК 60529). Робоча температура від -35°C до 70°C. Температура зберігання від -40°C до 85°C.

Характеристики

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

15 кА 100 % відповідно до EN 60947-2 - 125...180 В (постійного струму)

[Ue] номінальна робоча напруга :

125...180 В ПОСТІЙНИЙ СТРУМ

[Uimp] номінальна імпульсна витримувана напруга :

6 кВ відповідно до МЕК 60947-2

[Ui] номінальна напруга ізоляції :

500 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2

Індикатор положення контакту :

Так

Бренд :

Schneider Electric

Відключаюча здатність :

10 кА

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота :

85 мм

Висота над рівнем моря :

0...2000 м

Втрати потужності на полюс :

2.4 В

Глибина :

78.5 мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість :

10000 циклів

Загальні втрати електроенергії :

7.199999999999999 В

Захист від витоку струму на землю :

Окремий блок

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Категорія застосування :

Категорія A відповідно до МЕК 60947-2

Категорія перенапруги :

Клас обмеження :

3 відповідно до МЕК 60898-1

Клеми підключення :

Одиночна клема (Зверху або знизу) 1-16 мм² гнучкий

Код відключаючої здатності :

Код сумісності :

iC60

Колір :

Білий

Країна виробник :

Франція

Крок підключення :

18 мм між фазами

Місцева сигналізація :

Індикатор спрацювання

Маса нетто :

0.375 кг

Межа магнітного відключення :

12 x In +/- 20

Механічна зносостійкість :

20000 циклів

Момент затягування :

2-2 Н.м Зверху або знизу Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

iC60H

Назва продукту :

Acti9 iC60

Напруга ізоляції :

500 В

Номінальна напруга :

125...180 (постійного струму) В

Номінальний струм :

16 А

Область застосування продукту :

Розподіл

Робоча температура навколишнього середови :

-35-70 °C

Сегмент ринку :

Малий комерційний

Серія продукту :

Acti9

Спосіб кріплення :

Фіксація

Стандарти :

EN 60947-2

Статус серії :

regular

Ступінь забруднення :

3 відповідно до МЕК 60947-2

Ступінь захисту :

IP20 відповідно до EN 60529 IP

Сумісність гребінчастих шин і розподільчих :

Зверху або знизу: Так

Температура навколишнього повітря для збер :

-40-85 °C

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач

Тип керування :

Перемикач

Тип мережі :

Постійний струм

Тип напруги :

Тропічне виконання :

2 відповідно до МЕК 60068-1

Часо-струмова характеристика :

D тип

Частота мережі :

50/60 Гц

Ширина :

54 мм

Кількість полюсів :
