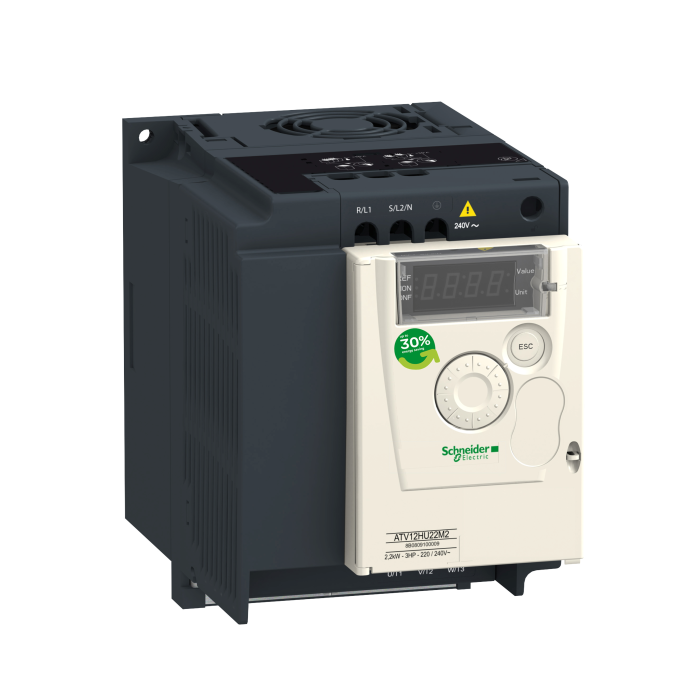

ATV12HU15M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 1.5КВТ (7ШТ)

Частотні перетворювачі

ATV12HU15M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 1.5КВТ (7ШТ)

Артикул: ATV12HU15M2TQ

В наявності

Відгуків: 0

ATV12HU15M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 1.5КВТ (7ШТ)

Частотні перетворювачі

ATV12HU15M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 1.5КВТ (7ШТ)

Артикул: ATV12HU15M2TQ

В наявності

Відгуків: 0

14244 грн

Замовлення кратне 1-му

Купити У кошику

Купити в 1 клік

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Altivar Machine ATV12 - це пропозиція частотних перетворювачів для комерційного обладнання та простих машин. Він працює з номінальною потужністю до 1,5 кВт / 2 кінські сили і номінальною напругою від 200 В до 240 В змінного струму. Він розроблений з радіатором для нормального довкілля і корпусом з вентилятором. Він має розширені функції ПІД-регулятора і підхвату на льоту, основні кабелі, та легке налаштування керування двигуном. Він має розширені функції ПІД і лову на льоту, основні кабелі та легке налаштування керування двигуном. Виходячи з потреб, він може поставлятися без радіатора, з вбудованим фільтром ЕМС або як стандартна версія. Привод Altivar 12 стандартно інтегрує комунікаційний протокол Modbus. Цей Altivar Machine ATV12 призначений для простих застосувань у промисловості, комерційних машинах і машинах HVAC, таких як конвеєри, насоси, екстрактори, барєри доступу та бігові доріжки. Він відповідає IEC, UL та іншим міжнародним стандартам. Сумісність із програмним забезпеченням SoMove дозволяє зберігати та переносити конфігурації на запасний електропривід, скорочуючи час простою на технічне обслуговування. Він продається партією по 7. Він має оптимізоване застосування потужності та крутного моменту для вентиляції та насосних застосувань, що дозволяє заощадити до 30% енергії. Асортимент ATV12 відповідає основним вимогам до машин у поєднанні з простотою.

Характеристики

COS :

19GP-INDDSS

[Us] номінальна напруга живлення :

200..240 В - 15...10 %

Ізоляція :

електрична між силовою частиною та системою керування

Інтегрований гальмівний резистор :

ні

Апаратний інтерфейс :

2-провідний RS 485

Базовий струм навантаження при високому пе :

7.5 А

Бренд :

Schneider Electric

Вібростійкість :

1,5 мм від вершини до вершини (f = 3-13 Гц) - привід, змонтований на симетричній DIN-рейці - відповідно до МЕК 60068-2-6

Відносна вологість :

5-95 % без крапель води відповідно до МЕК 60068-2-3

Виробник :

Schneider Electric

Висота :

142 мм

Висота над рівнем моря :

<=1000 м без зниження номінальних характеристик

Вихідна частота приводу :

0.5-400 Гц

Виявлена мінімальна ширина позначки :

IP20

Втрати потужності на пристрій залежно від с :

72.0 В

Втрати потужності не залежать від статично :

11.0 В

Глибина :

156.2 мм

Граничне значення ЕМС (відповідає вимогам) :

так

Група продукції :

Комп перетвор частоти та пристр пл пуску

Дозволено застосування в побутових і комер :

ні

Дозволено застосування в промислових зонах :

так

Допустиме відхилення напруги мережі :

10%

Допустиме відхилення частоти мережі :

Електромагнітна емісія :

наведені перешкоди з вбудованим ЕМС-фільтром навколишнє середовище 1, категорія C2 відповідно до МЕК 61800-3 2, 4, 8, 12 і 16 кГц екранований кабель двигуна <10 м

Електромагнітна сумісність :

тест на стійкість до перепадів та переривань напруги відповідно до МЕК 61000-4-11

Електромагнітний фільтр :

вбудований

З функцією безпечної зупинки 1 (SS1) :

ні

З функцією безпечної зупинки 2 (SS2) :

ні

З функцією безпечної зупинки роботи (SOS) :

ні

З функцією безпечної програмованої логіки :

ні

З функцією безпечного відключення моменту ( :

ні

З функцією безпечного контролю швидкості (SS :

ні

З функцією безпечного напрямку (SDI) :

ні

З функцією безпечного обмеження положення ( :

ні

З функцією безпечного обмеження швидкості ( :

ні

З функцією безпечного положення (SP) :

ні

З функцією безпечного управління гальмами ( :

ні

Значення ємності ланки постійного струму :

1410.0 мкФ

Ймовірний струм КЗ [Isc] :

1 кА

Кількість адрес :

1-247

Кількість аналогових виходів :

Кількість аналогових входів :

1 шт

Кількість в одному комплекті :

комплект з 7 шт

Кількість вихідних фаз :

Кількість вхідних фаз :

Кількість дискретних виходів :

Кількість дискретних входів :

Кількість релейних виходів :

Кадр даних :

RTU

Категорія перенапруги :

клас III

Клас навколишнього середовища (при експлуа :

клас 3S2 згідно з IEC 60721-3-3

Клас навколишнього середовища (при зберіга :

клас 1S2 згідно з IEC 60721-3-1

Клас навколишнього середовища (при транспо :

клас 2S1 згідно з IEC 60721-3-2

Комп'ютерний порт :

так

Компенсація ковзання ротора :

встановлений на заводі

Конкретне застосування виробу :

прості машини та механізми

Конструкція перетворювача частоти :

перетворювач напруги

Контур регулювання :

регульований ПІД-регулятор

Короткочасне перевищення моменту :

150-170 % від номінального крутного моменту двигуна

Країна виробник :

Індонезія

Лінійне прискорення і уповільнення :

Лінійний струм :

14.9 А при 120 В (важкий режим роботи)

Макс. прискорення при вібраційному наванан :

10 м/с² при 13...200 Гц

Макс. прискорення при вібронапрузі (при екс :

10 м/с² при 13...200 Гц

Макс. прискорення при ударному впливі (при е :

150 м/с² при 11 мс

Макс. прискорення при ударному наванантаже :

150 м/с² при 11 мс

Максимальна вихідна напруга :

240 В

Максимальна вихідна частоста :

4 кГц

Максимальний вхідний струм :

14.9 А

Максимальний прогин при вібраційному наван :

1,5 мм при 2...13 Гц

Максимальний струм запобіжника :

12.5 А

Максимальний струм перехідного процесу :

12.4 А впродовж 2 с (важкий режим роботи)

Максимальний струм у сталому режимі :

7.5 А при 4 кГц

Маркування :

Маса нетто :

1.4 кг

Матеріал корпусу :

пластиковий

Метод доступу :

сервер Modbus послідовний

Можлива робота у 4 квадрантах :

ні

Можливий 1 фазний низький струм :

ні

Момент затягування :

1.2 Н.м Н·м

Номінальна вихідна потужність :

1500.0 В

Номінальна частота перемикання :

4 кГц

Номінальний вихідний струм :

7.5 А

Об'єм охолоджуючого повітря :

16 м³/год

Підтримуваний протокол для AS-Interface Safety at Work :

ні

Підтримуваний протокол для ASI :

ні

Підтримуваний протокол для BACnet :

ні

Підтримуваний протокол для CAN :

ні

Підтримуваний протокол для Data-Highway :

ні

Підтримуваний протокол для DeviceNet :

ні

Підтримуваний протокол для DeviceNet Safety :

ні

Підтримуваний протокол для EtherNet/IP :

ні

Підтримуваний протокол для Foundation Fieldbus :

ні

Підтримуваний протокол для INTERBUS :

ні

Підтримуваний протокол для INTERBUS-Safety :

ні

Підтримуваний протокол для KNX :

ні

Підтримуваний протокол для LON :

ні

Підтримуваний протокол для Modbus :

так

Підтримуваний протокол для PROFIBUS :

ні

Підтримуваний протокол для PROFINET CBA :

ні

Підтримуваний протокол для PROFINET IO :

ні

Підтримуваний протокол для PROFIsafe :

ні

Підтримуваний протокол для SafetyBUS P :

ні

Підтримуваний протокол для SERCOS :

ні

Підтримуваний протокол для SUCONET :

ні

Підтримуваний протокол для TCP/IP :

ні

Підтримуваний протокол для інших магістрал :

ні

Повна потужність :

3.6 кВА при 240 В (важкий режим роботи) ВА

Помилка лінеаризації :

+/- 0,3 % максимального значення для аналоговий вхід

Постійна часу :

20 мс +/- 1 мс для зміни завдання

Потужність двигуна [к.с.] :

2 к.с

Потужність двигуна [кВт] :

1.5 кВт

Присутній оптичний інтерфейс :

ні

Присутній робочий елемент :

так

Протокол порту обміну даними :

Modbus

Рівень шуму :

45 дБ Дб

Робоча температура навколишнього середови :

-10-60 °C

Робоча температура повітря :

50-60 °C зі зниженням струму на 2,2 % на °C

Робоче положення :

вертикальне, +/- 10 градусів

Роздільна здатність за частотою :

пульт 0,1 Гц

Розсіювана потужність [Вт] :

примусове охолодження: 72.0 В

Серія продукту :

Altivar 12

Сертифікація виробу :

Служба обміну даними :

читати ідентифікацію пристрою (43)

Спосіб збірки :

з тепловідвідним радіатором

Спосіб кріплення :

Монтаж в шафу

Стандарти :

МЕК 61800-3

Статус серії :

regular

Ступінь забруднення :

Температура навколишнього повітря для збер :

-25-70 °C

Температура середовища при транспортуванн :

-25-70 °C

Тип виробу або компоненту :

Перетворювач частоти

Тип гальмування :

постійним струмом

Тип захисту :

Тепловий захист двигуна i2t

Тип конектора :

1 RJ45

Тип поляризації :

відсутній повний опір

Тривалість вибірки :

10 мс для аналоговий вхід

Ударостійкість :

15 gn для 11 мс відповідно до МЕК 60068-2-27

Форма керуючої дії асинхронним двигуном :

Квадратичне співвідношення напруга/частота

Формат даних :

8 біт, конфігурується непарний, парний або без парності

Частота мережі :

50...60 Гц Гц

Частота мережі живлення :

50/60 Гц ±5 %

Частота перемикання :

4..16 кГц з коефіцієнтом зниження

Швидкісний діапазон :

Січ.20

Швидкість передачі :

38,4 кбіт/с

Ширина :

105 мм
