Призначення

Шафа автоматизації РП-0,4 кВ призначена для комплексної автоматизації та диспетчеризації розподільчих пунктів напругою 0,4 кВ. Забезпечує виконання автоматичних алгоритмів керування, моніторинг стану обладнання та підтримує роботу в складі систем АСТУЕ або SCADA. Рішення дозволяє підвищити надійність електропостачання, забезпечити оперативний контроль та ведення архівів параметрів.



Функціональні можливості

• Керування автоматичними вимикачами ACB — базова конфігурація підтримує до 4 апаратів: Ввід 1, Ввід 2, Секційний вимикач, Резервний ввід;
• Контроль наявності напруги на вводах 1, 2 та резервному — за сигналами від зовнішніх реле напруги;
• Керування автоматами MCCB для груп споживачів;
• Зчитування електричних параметрів з мережевих аналізаторів типу IQA;
• Дистанційне керування елементами системи;
• Візуалізація параметрів роботи на локальному або віддаленому робочому місці диспетчера;
• Архівація даних з можливістю подальшого аналізу та формування звітів;
• Контроль температури болтових з'єднань з можливістю встановлення датчиків у критичних точках;
• Нагадування про необхідність проведення регламентних робіт з технічного обслуговування устаткування;
• Автоматичне ведення резерву для безперебійного електропостачання до споживачів;



Комплектація (базова модель)

Шафа електротехнічна nVent, навісного виконання — розміри 1000×600×260 мм. ПЛК Beckhoff CX5240 з модульною системою вводу/виводу, а саме:

• PLC-модуль;
• 1 модуль живлення EBus;
• 1 модуль RS-485;
• 12 модулів релейних виходів;
• 13 модулів дискретних входів;
• 3 модулі аналогових входів;
• 7 системних модулів;
• Сенсорний монітор 7" для локальної індикації та керування;
• Мережеві аналізатори IQA VectorVS у комплекті з трансформаторами струму — 2 шт;
• Клемна продукція Klemsan;
• Мережеве обладнання Mikrotik для підключення до внутрішньої або диспетчерської мережі;
• Блок живлення IMO для живлення допоміжних ланцюгів;
• Автоматичні вимикачі ISKRA для захисту силових і керуючих кіл;



Підтримувані підключення в базовій конфігурації

• до 4 ACB вимикачів;
• до 6 MCCB вимикачів;
• до 2 мережевих аналізаторів;
• до 9 точок виміру температури;



Доступні опції

• Встановлення панелі оператора (HMI) більшого розміру або зовнішнього монітору;
• Підключення довільної кількості MCCB та ACB відповідно до вимог замовника;
• Додаткові аналізатори мережі типу IQA або аналогічний для розширеного контролю;
• Розширення системи контролю температури на будь-яку необхідну кількість датчиків;
• Прогнозування та попередження аварійних ситуацій;
• Передавання даних у систему автоматизації верхнього рівня;
• Підключення додаткових віддалених робочих місць;

Загальний екран, відображається мнемосхема обладнання, меню для навігації, основні параметри аналізаторів мережі, стан обладнання, температури у точках виміру, час до технічного обслуговування пристрою.

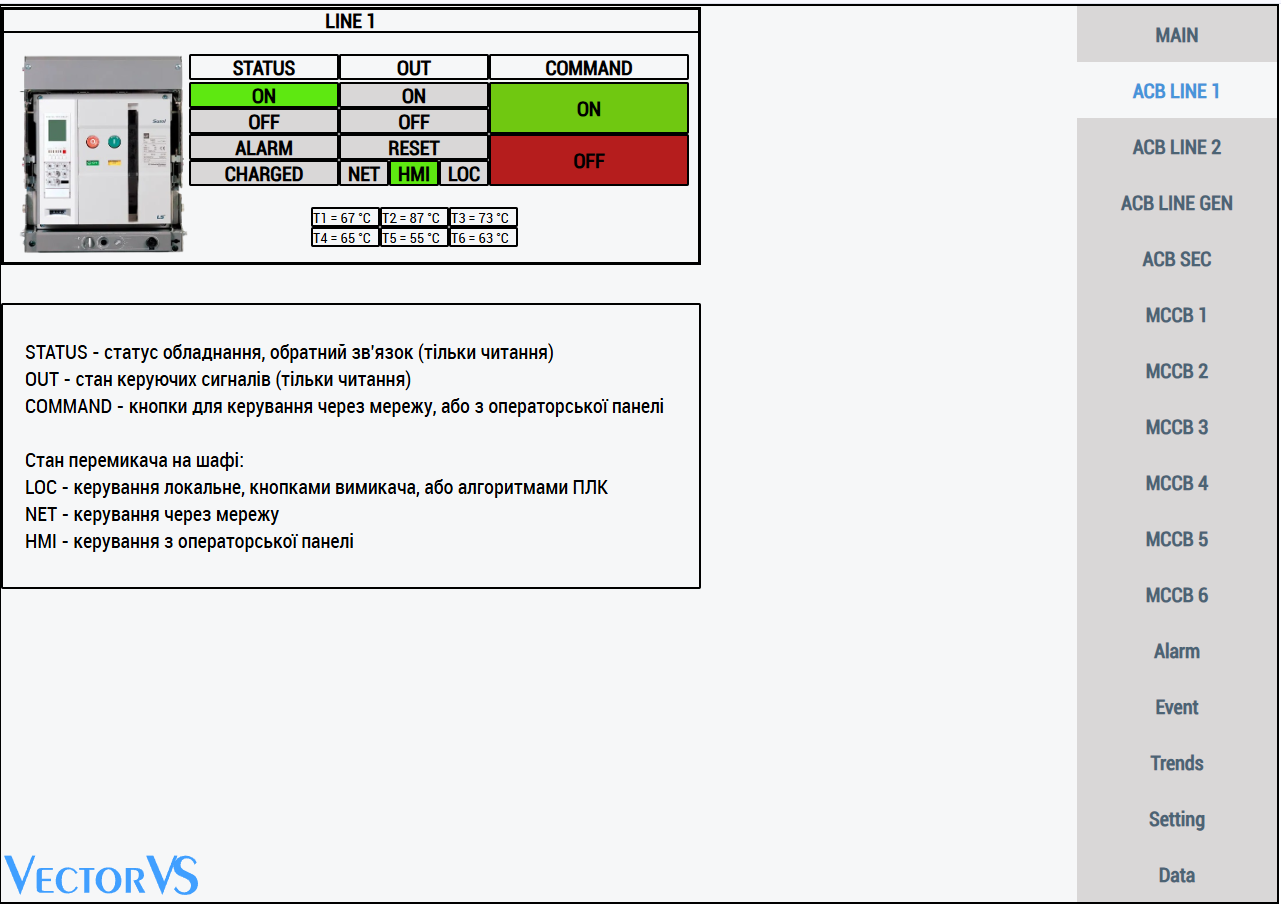

Екрани вимикачів АCB, на ньому відображається стан обладнання, з цього екрану є можливість дістанційного керування вимикачем з панелі оператору або по мережі.



Екрани вимикачів MCCB, на ньому відображається стан обладнання, з цього екрану є можливість дистанційного керування вимикачем з панелі оператору або по мережі. Опційно є можливість встановлення додаткового аналізатору мережі та відображення з нього даних. Екран аварій, на ньому відображаються аварії, час виникнення та час зникнення аварії.

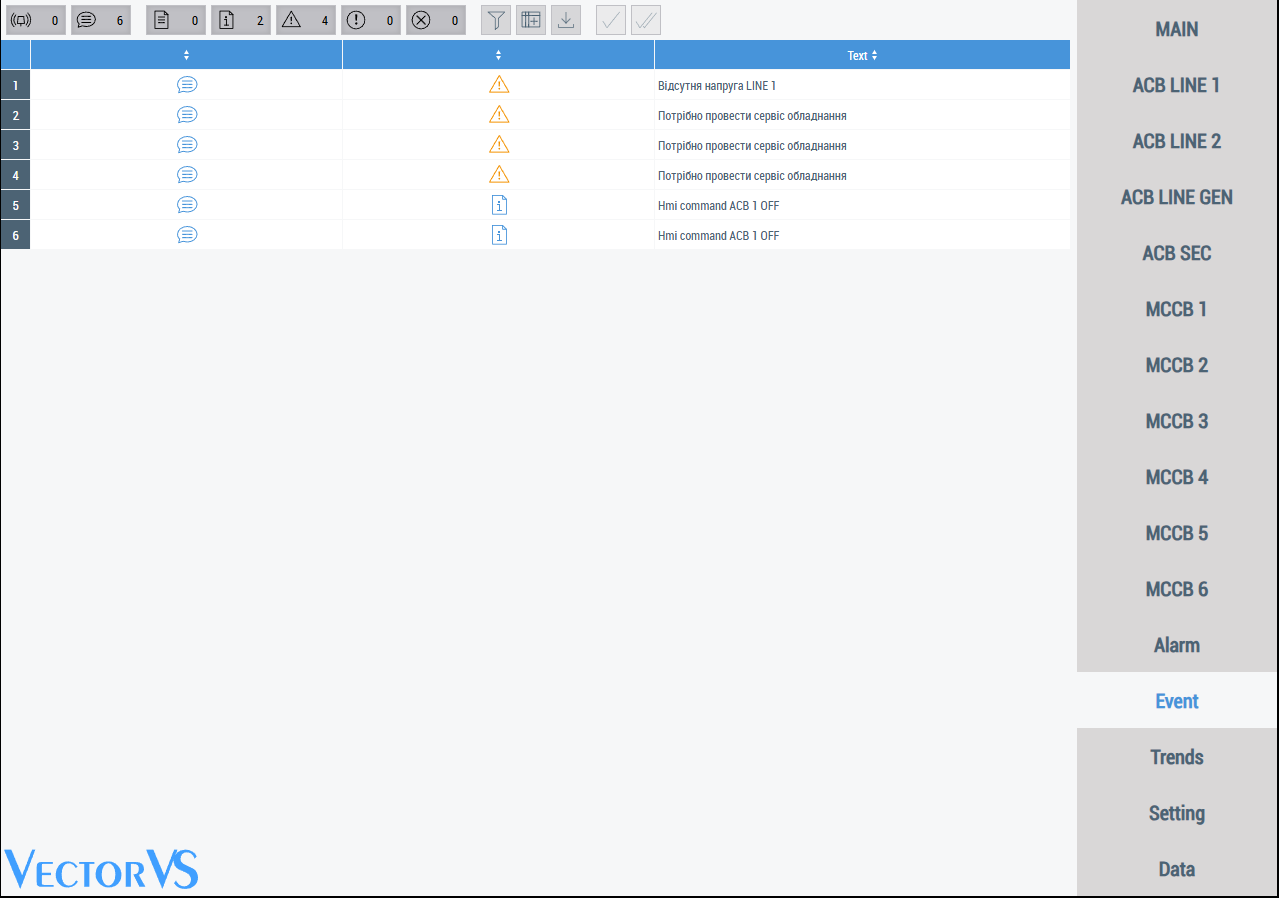

На екрані подій оператор може бачити попередження та інформацію по подіям, або дії персоналу.

Екран графіки, на цьому екрані відображаються графіки за визначений період, глибина архівування задається на стадії проектування системи. Кожний графік окремо можливо зберегти як світлину на віддаленому ПК.

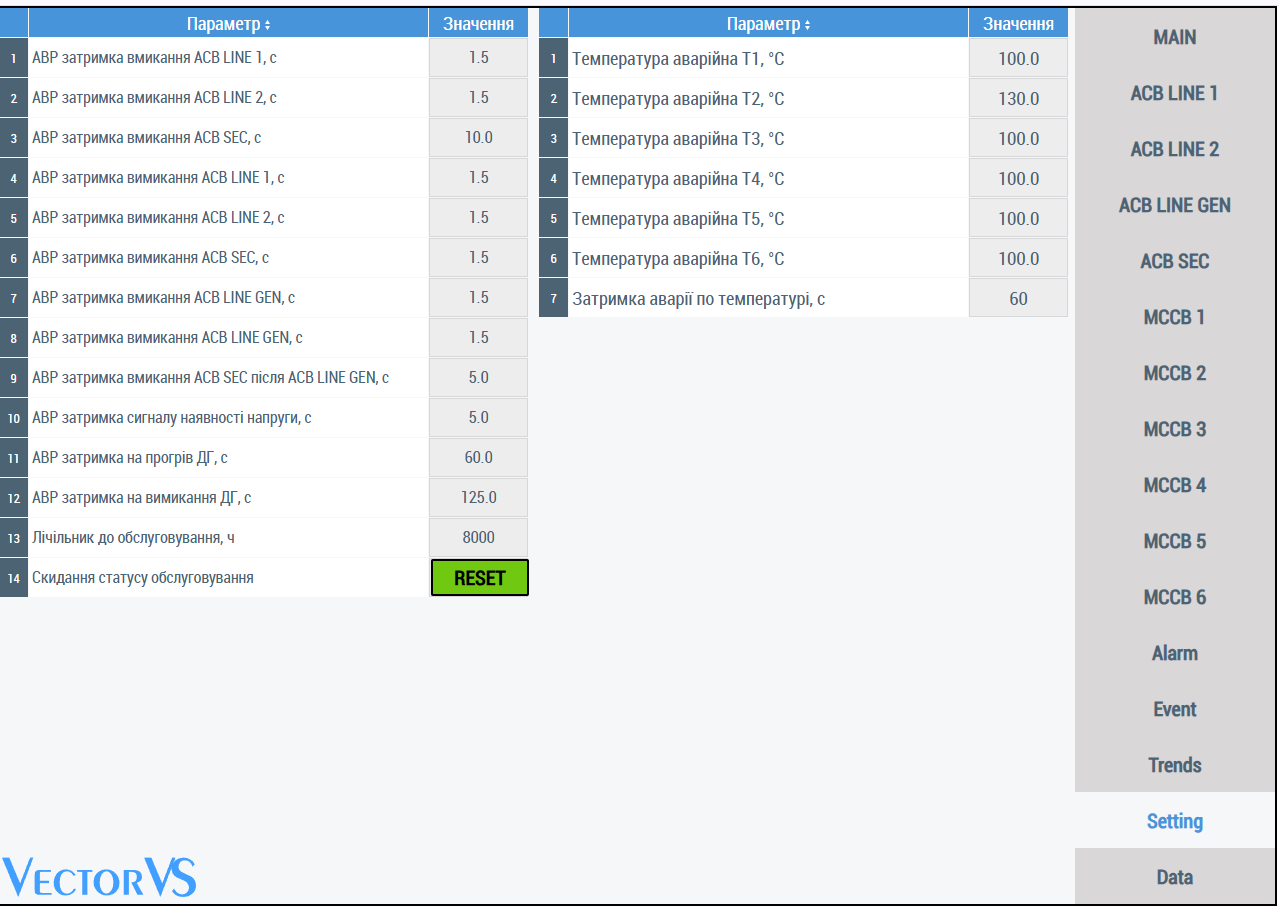

Екран налаштування, оператор може змінювати параметри налаштувань обладнання та алгоритмів, встановлювати аварійні діапазони спрацювань.

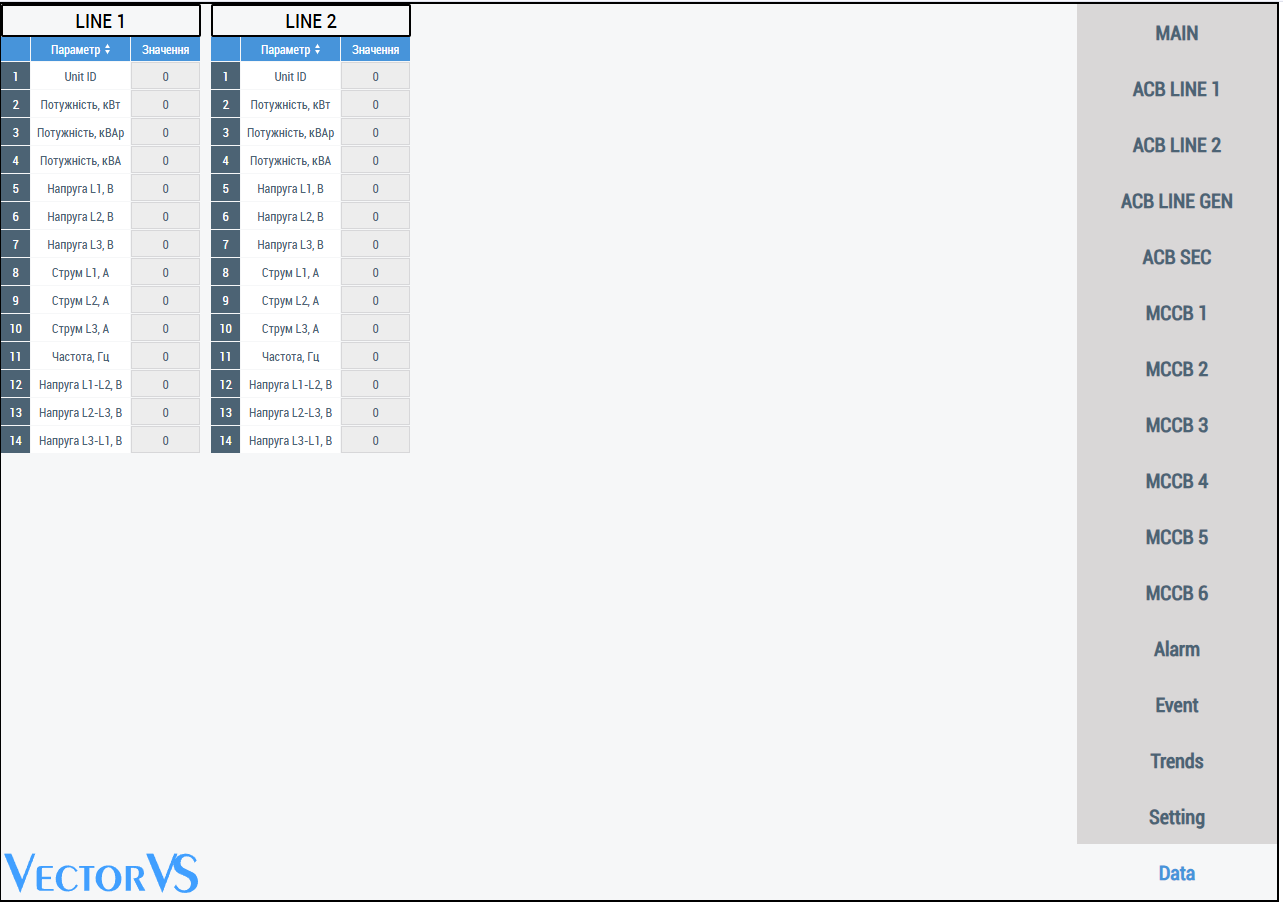

Екранні данні, на ньому відображаються повні данні від аналізаторів мережі, або додаткові параметри обладнання.



Вказівки по впровадженню

Система автоматизації розподільчого пункту РП-0,4 адаптується під потреби Замовника. Початковим етапом є ознайомлення з існуючою або проектованою принциповою схемою пункту РП-0,4 та формування технічного завдання по автоматизації з усіма побажаннями Замовника. Після збору первинних даних, встановлюється достатність базової версії шафи автоматизації або розробляється додаткова частина для збільшення функціоналу шафи (системи).

Встановлюється потреба у опційних доопрацюваннях:

• додаткові вимикачі ACB;
• додаткові вимикачі MCCB;
• додаткові аналізатори мережі (визначення протоколу зв’язку);
• контроль додаткових параметрів;
• додаткові вимоги з кібербезпеки;
• додаткові алгоритми роботи обладнання;
• додаткові протоколи для підключення системи автоматизації верхнього рівня;
• додаткові екрани візуалізації;
• додаткові вимоги до архівування параметрів;
• підключення додаткового обладнання ( кліматичне обладнання, система пожежного захисту, система контролю доступу);
• додатковий захист від зовнішнього середовища;



Шафа автоматизації у базової версії монтується на вертикальну стіну у приміщенні, кабелі заводяться до шафи через дно шафи через кабельні вводи. Жили кабелів повинні бути перетином не більш 1,5мм.кв., жили під’єднуються до гвинтових клем. Датчики температури, за наявності, підключаються екранованими кабелями, екран повинен заземлюватися з однієї сторони (у шафі, підключення до клеми заземлення). Шафа автоматизації підключається до мережі безперебійного електроживлення , потужність споживання не більш 0,1кВт. Можливе виконання у підлогової шафі, або с додатковим кліматичним захистом, або у нержавіючої шафі.

Для можливості дистанційного керування та для підключення до системи автоматизації верхнього рівня, шафа автоматизації повинна бути підключена до локальної (або глобальної) мережі Ethernet. У шафі розташовується маршрутизатор Mikrotik, маршрутизатор дозволяє впровадити потрібні дії по кібербезпеці для захисту обладнання від мережевих атак. Однак, для максимального рівня кібербезпеки Замовник повинен запроектувати додаткові рішення з кібербезпеки між шафою автоматизації та мережею зв’язку.

Обов’язково! Замовник повинен провести додаткове навчання свого персоналу з урахуванням можливостей системи автоматизації РП-0,4.
