Захист СЕС: надійні PV/DC-рішення на обладнанні Vector VS GENESIS

4 типові конфігурації DC-захисту для інверторів з декількома MPPT-трекерами - від дахової станції на 10 панелей до промислової СЕС з максимальним навантаженням стрінгів. Захист від перенапруги і безпечне відключення - в одному рішенні.

Підібрати рішення

4типових рішення

1000 VUoc max для всіх серій

IP65 / IK08захист корпусу

20 кАрозрядний струм SPD

Щит PV (DC) захисту СЕС на обладнанні Vector VS GENESIS

Специфікації Каталог GENESIS

Запит на розробку індивідуального рішення

Надішліть кількість MPPT-трекерів, довжину стрінгів та робочу напругу інвертора - інженер Vector VS підбере оптимальний комплект захисту або запропонує нетипове рішення.

4 типові рішення

Функціонал

Навіщо потрібне рішення для PV (DC) захисту СЕС

Комплект DC-захисту виконує функції захисту та з'єднання PV-масивів і підмасивів у різних ділянках сонячної станції, а також дозволяє безпечно вимкнути DC-входи інвертора для обслуговування - без розкриття самого інвертора.

З'єднання стрінгів

Об'єднує один або декілька рядків PV-панелей у групи перед подачею на MPPT-вхід інвертора.

Захист від перенапруги

Обмежувач перенапруги класу II приймає імпульсні струми атмосферного походження, захищаючи інвертор і панелі.

Запобіжниковий захист

Кожен полюс DC-кола захищено запобіжником з кривою gPV від надструмів і перевантаження.

Безпечне відключення

Роз'єднувач дозволяє знеструмити DC-вхід інвертора під навантаженням для планового обслуговування.

Відключення інвертора необхідне для оптимальної продуктивності установки

На установках із частковим затіненням або де є проблеми з орієнтацією рядків, рекомендується використовувати інвертори з декількома MPPT-трекерами - і саме під таку конфігурацію розроблені 4 типових рішення нижче.

Де застосовуються

Типові об'єкти для кожного рішення

Вибір конфігурації залежить від довжини стрінга, кількості незалежних груп панелей на трекер та робочої напруги DC-шини вашої станції.

Рішення 1

Приватні та невеликі комерційні дахові СЕС

Короткий стрінг (10–15 панелей), 1 MPPT-трекер, 1 група стрінгів. Базовий рівень захисту на 600 V.

Деталі рішення →

Рішення 2

Комерційні та промислові дахи

Короткий стрінг, 2 незалежні групи стрінгів на трекер - там, де є часткове затінення або різна орієнтація рядків.

Деталі рішення →

Рішення 3

Наземні СЕС середнього масштабу

Максимальний стрінг (20–25 панелей), 2 незалежні групи, підвищена DC-напруга до 1200 V - довші лінії, менші втрати.

Деталі рішення →

Рішення 4

Великі промислові та наземні СЕС

Максимальний стрінг, 4 незалежні групи стрінгів на трекер - максимальна щільність підключення на один бокс.

Деталі рішення →

Комплектація Vector VS · Серія GENESIS

4 типових рішення для PV (DC) захисту

Кожне рішення - це готовий заводський комплект компонентів під конкретний клас MPPT-конфігурації. Склад можна замовити одним пакетом або скоригувати під проєкт.

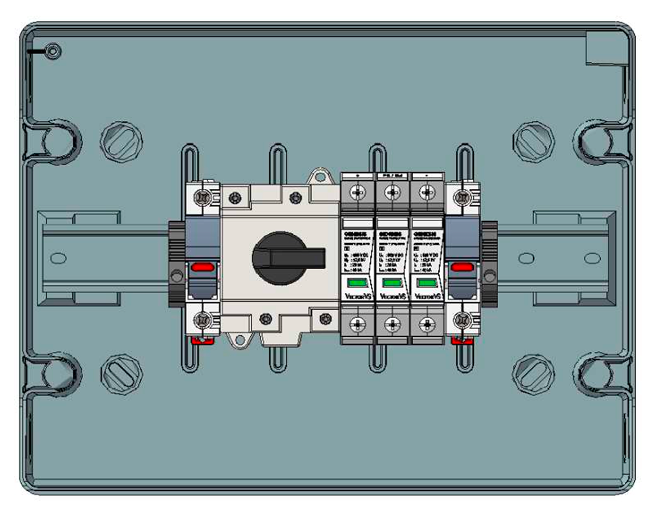

Рішення 1

Базове, 600 V, 2P

1 MPPT · 1 група стрінгів Короткий стрінг 10–15 панелей

Найпростіша конфігурація для однієї групи стрінгів на 1 MPPT-вхід. Оптимальна для невеликих дахових станцій з рівномірною орієнтацією панелей і без затінення.

Кількість стрінгів на трекер	1
Максимальна напруга (Uoc max)	1000 V
Номінальний струм PV (Isc max)	2 × 25 А
Макс. тривала напруга (Uopv)	600 V DC

Склад комплекту

Артикул	Номенклатура	К-сть
F1-00322P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 2P 32A 1200V	1
GP3D640YDC	Обмежувач перенапруги Vector VS GENESIS 3P 600В DC 40 кА Клас II (2+PE)	1
GH10381P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 1P 10x38 32A 1000V DC	2
GF1038016DC	Запобіжник циліндричний Vector VS GENESIS 10x38 16A 1000V DC	2
GRO12PT/RR	Розподільчий щит навісний Vector VS ROCA 12 мод. IP65 прозорі дверцята	1

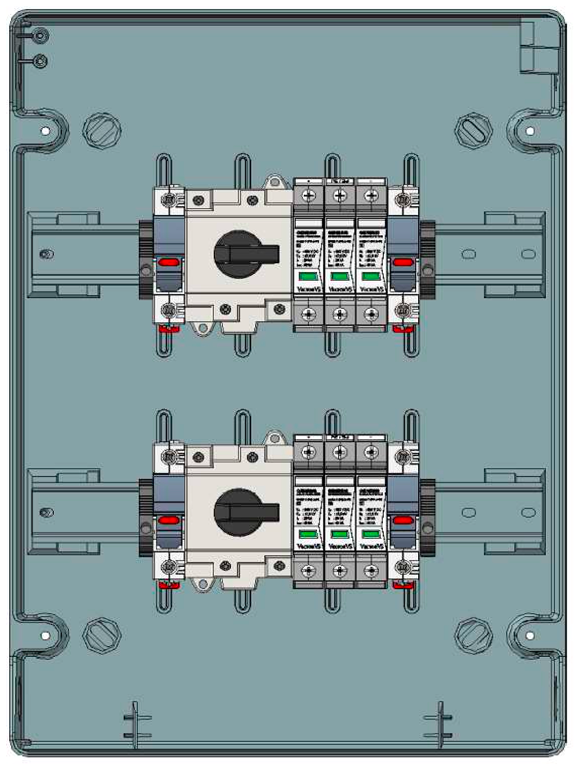

Рішення 2

Розширене, 600 V, 2P

2 MPPT · 2 незалежні групи Короткий стрінг 10–15 панелей

Дублює захист для двох незалежних груп стрінгів на одному трекері - типове рішення для дахів з частковим затіненням або кількома напрямками схилу покрівлі.

Кількість стрінгів на трекер	2
Максимальна напруга (Uoc max)	1000 V
Номінальний струм PV (Isc max)	2 × 25 А
Макс. тривала напруга (Uopv)	600 V DC

Склад комплекту

Артикул	Номенклатура	К-сть
F1-00322P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 2P 32A 1200V	2
GP3D640YDC	Обмежувач перенапруги Vector VS GENESIS 3P 600В DC 40 кА Клас II (2+PE)	2
GH10382P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 2P 10x38 32A 1000V DC	2
GF1038016DC	Запобіжник циліндричний Vector VS GENESIS 10x38 16A 1000V DC	4
GRO24PT/RR	Розподільчий щит навісний Vector VS ROCA 24 мод. IP65 прозорі дверцята	1

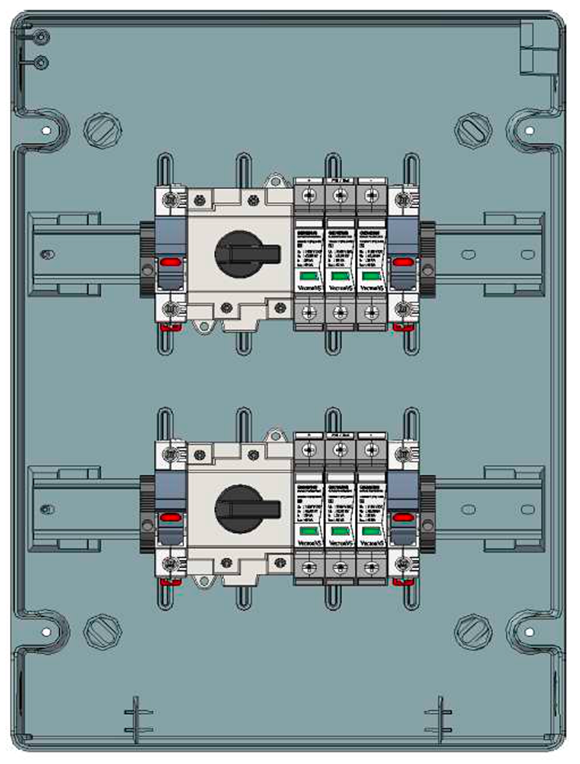

Рішення 3

Розширене, 1000–1100 V, 2P

2 MPPT · 2 незалежні групи Максимальний стрінг 20–25 панелей

Розраховане на максимальну довжину стрінга та підвищену робочу напругу DC-шини - типове рішення для наземних СЕС середнього масштабу, де довші лінії панелей знижують втрати на кабелі.

Кількість стрінгів на трекер	2
Максимальна напруга (Uoc max)	1000 V
Номінальний струм PV (Isc max)	2 × 40 А
Макс. тривала напруга (Uopv)	1200 V DC

Склад комплекту

Артикул	Номенклатура	К-сть
F1-00322P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 2P 32A 1200V	2
GP3D1140YDC	Обмежувач перенапруги Vector VS GENESIS 3P 1100В DC 40 кА Клас II (2+PE)	2
GH10382P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 2P 10x38 32A 1000V DC	2
GF1038020DC	Запобіжник циліндричний Vector VS GENESIS 10x38 20A 1000V DC	4
GRO24PT/RR	Розподільчий щит навісний Vector VS ROCA 24 мод. IP65 прозорі дверцята	1

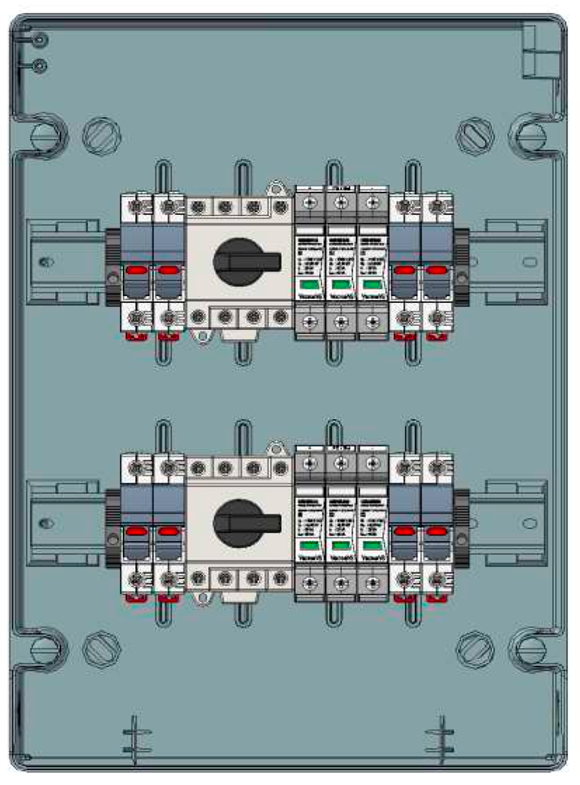

Рішення 4

Розширене, 1000–1100 V, 4P

4 MPPT · 4 незалежні групи Максимальний стрінг 20–25 панелей

Максимальна щільність підключень в одному боксі - 4 незалежні групи стрінгів на трекер. Оптимальне рішення для великих наземних та промислових СЕС, де важлива компактність шафи на одиницю потужності.

Кількість стрінгів на трекер	4
Максимальна напруга (Uoc max)	1000 V
Номінальний струм PV (Isc max)	2 × 40 А
Макс. тривала напруга (Uopv)	1200 V DC

Склад комплекту

Артикул	Номенклатура	К-сть
F1-00324P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 4P 32A 1200V	2
GP3D1140YDC	Обмежувач перенапруги Vector VS GENESIS 3P 1100В DC 40 кА Клас II (2+PE)	2
GH10382P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 2P 10x38 32A 1000V DC	4
GF1038020DC	Запобіжник циліндричний Vector VS GENESIS 10x38 20A 1000V DC	8
GRO24PT/RR	Розподільчий щит навісний Vector VS ROCA 24 мод. IP65 прозорі дверцята	1

Каталог компонентів

Повний перелік специфікацій з посиланнями

Кожна позиція комплекту веде на відповідну картку або розділ каталогу vector-vs.com - перевірте наявність і актуальну ціну.

Артикул	Номенклатура	Використовується в	Каталог
F1-00322P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 2P 32A 1200V	Р1Р2Р3	Відкрити →
F1-00324P1DB	Вимикач навантаження DC для сонячних електростанцій (PV) TELERGON F1 4P 32A 1200V	Р4	Відкрити →
GP3D640YDC	Обмежувач перенапруги Vector VS GENESIS 3P 600В DC 40 кА Клас II (2+PE)	Р1Р2	Відкрити →
GP3D1140YDC	Обмежувач перенапруги Vector VS GENESIS 3P 1100В DC 40 кА Клас II (2+PE)	Р3Р4	Відкрити →
GH10381P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 1P 10x38 32A 1000V DC	Р1	Відкрити →
GH10382P032DC	Тримач запобіжників з індикацією Vector VS GENESIS 2P 10x38 32A 1000V DC	Р2Р3Р4	Відкрити →
GF1038016DC	Запобіжник циліндричний Vector VS GENESIS 10x38 16A 1000V DC	Р1Р2	Відкрити →
GF1038020DC	Запобіжник циліндричний Vector VS GENESIS 10x38 20A 1000V DC	Р3Р4	Відкрити →
GRO12PT/RR	Розподільчий щит навісний Vector VS ROCA 12 мод. IP65 прозорі дверцята	Р1	Відкрити →
GRO24PT/RR	Розподільчий щит навісний Vector VS ROCA 24 мод. IP65 прозорі дверцята	Р2Р3Р4	Відкрити →

Маєте питання?

Підберемо або скоригуємо рішення під ваш проєкт

Залиште параметри інвертора та станції - інженер Vector VS порекомендує одне з 4 типових рішень або запропонує індивідуальну конфігурацію.

Відповідь протягом 1 робочого дня
Перевірка сумісності з вашим інвертором
Комерційна пропозиція одним пакетом

* Ім'я

* Телефон або email

Цікаве рішення

Коментар

Надсилаючи заявку, ви погоджуєтесь на обробку персональних даних відповідно до політики конфіденційності Vector VS.

Чому Vector VS

Переваги роботи з одним постачальником

Заводська комплектація

Кожне рішення - перевірений набір компонентів GENESIS з узгодженими характеристиками, а не збірка з різних джерел.

Один постачальник — одна гарантія

Вимикач, ОПН, тримачі запобіжників і корпус купуються одним замовленням з єдиною гарантією та супроводом.

Наявність на складі в Києві

Типові рішення 1–4 та їхні складові регулярно є в наявності - без очікування імпортних поставок під проєкт.

Технічна підтримка з підбору

Інженери Vector VS допоможуть звірити конфігурацію з паспортом інвертора та вимогами проєкту СЕС.

Готові починати?

Готові підібрати рішення для вашої СЕС?

Оберіть одне з 4 типових рішень або надішліть параметри проєкту - інженер Vector VS підготує специфікацію та комерційну пропозицію.
