Якість електроенергії · Компенсація реактивної потужності

Платите за реактивну енергію - потрібна компенсація

Ідеально підійдуть типові шафи КРП, розроблені фахівцями Vector VS.

Двигуни, насоси, компресори, зварювальне обладнання й трансформатори тягнуть із мережі не тільки корисну потужність. Реактивна складова нічого не виробляє, але тече тими самими кабелями: гріє їх, з'їдає запас трансформатора, просаджує напругу в кінці лінії - і щомісяця приходить окремим рядком у рахунку. Шафа КРП прибирає цю проблему біля джерела: регулятор постійно міряє cos φ і сам підключає рівно стільки конденсаторних ступенів, скільки потрібно зараз, а коли навантаження падає - відключає їх назад.

Нижче - чотири типові шафи на 30, 50, 100 і 250 кВАр: конфігурація ступенів, принцип роботи та повна специфікація з посиланнями на каталог.

Підібрати шафу

4типові шафи

30–250 кВАрдіапазон компенсації

400 Втрифазна мережа, 50 Гц

5–7ступенів регулювання

Регулятор реактивної потужності BELUK BLR-CX 06R L

Мозок шафи

Специфікації Як підібрати потужність

Запит на розрахунок потужності компенсації

Надішліть дані з рахунку за електроенергію або показники cos φ, склад навантаження та потужність трансформатора - інженер Vector VS порахує потрібну потужність КРП і підбере шафу з цих чотирьох або спроєктує під об'єкт.

4 типові шафи

Навіщо це потрібно

Що дає КРП на об'єкті

Виробництва з двигунами й компресорами, деревообробка й металообробка, насосні та котельні, холодильні комплекси, зварювальні цехи, тепличні господарства - скрізь, де в навантаженні багато індуктивності, компенсація окупається за рахунок платіжки й вивільненої потужності трансформатора.

Менше платіжки

Підтримання заданого cos φ зменшує перетікання реактивної потужності через точку обліку - зникає підстава для надбавки за реактив.

Розвантажені кабелі

Реактивна складова струму більше не тече по всій лінії від трансформатора до навантаження - кабелі й апарати гріються менше.

Запас на трансформаторі

Звільнена потужність дозволяє підключити нове обладнання без заміни трансформатора та збільшення дозволеної потужності.

Автоматика без оператора

Регулятор сам міряє потребу й комутує ступені: при зміні змінності чи складу обладнання нічого переналаштовувати не потрібно.

Ступені різної потужності - щоб не вмикати все одразу

У кожній шафі ступені підібрані різними за потужністю: 2,5 + 2,5 + 5 + 10 + 10 або 10 + 20 + 30 + 40 + 50 + 50 + 50. Комбінуючи їх, регулятор формує саме ту величину компенсації, яка потрібна зараз, замість того щоб стрибати великими кроками й перекомпенсовувати мережу.

Комплектація

З чого складається шафа КРП

Усі чотири шафи зібрані на одній апаратній базі - відрізняються лише номінали та кількість ступенів. Кожен компонент є в каталозі Vector VS окремою позицією.

Регулятор BELUK BLR-CX

6- або 8-канальний регулятор реактивної потужності з термодатчиком. Міряє cos φ і керує ступенями; коефіцієнт трансформації ТС задається в його налаштуваннях.

Регулятори в каталозі →

Конденсатори 400 В, 50 Гц

Циліндричні конденсатори від 2,5 до 50 кВАр - силова частина кожного ступеня. Номінали комбінуються так, щоб перекрити весь діапазон регулювання.

Конденсатори в каталозі →

Контактор для комутації конденсаторів VSK

Контактори VSK

Спеціалізовані контактори для комутації конденсаторів з блоком демпферних резисторів - обмежують кидок струму в момент увімкнення ступеня.

Контактори в каталозі →

Тримач запобіжників GENESIS 3P з індикацією

Тримачі запобіжників GENESIS

Триполюсні тримачі 10×38, 14×51 і 22×58 з індикацією спрацювання - видно, який саме ступінь вийшов з роботи, без розбирання шафи.

Тримачі в каталозі →

Запобіжники GENESIS

Циліндричні запобіжники від 6 до 100 А та ножові NH00 125 А gG - захист силових кіл кожного ступеня під його власний струм.

Запобіжники в каталозі →

Вимикач навантаження S5

Триполюсний вимикач на 160, 250 або 630 А з прямою ручкою на дверях - загальне відключення установки для обслуговування.

Вимикачі в каталозі →

Типові рішення Vector VS

Чотири шафи компенсації реактивної потужності

Кожна шафа - це перевірена конфігурація ступенів із узгодженою специфікацією. Склад можна замовити одним пакетом або скоригувати під фактичний графік навантаження об'єкта.

Рішення 1

Шафа КРП 30 кВАр

Автоматична компенсація реактивної потужності в трифазних мережах 400 В. Установка підтримує заданий cos φ, підключаючи й відключаючи конденсаторні ступені відповідно до поточної потреби.

30 кВАр 5 ступенів

Ступені компенсації

2,5 + 2,5 + 5 + 10 + 10 кВАр

2,5кВАр

5кВАр

10кВАр

Керування - 6-канальний регулятор BLR-CX 06R L: п'ять каналів на ступені, один лишається резервним.

Потужність компенсації	30 кВАр
Мережа	3×400 В, 50 Гц
Кількість ступенів	5
Регулятор	BLR-CX 06R L, 6 каналів
Комутація ступенів	контактори VSK 5, 10, 12.5
Захист ступенів	GENESIS 10×38, 32 А
Ввідний апарат	S5/0 3×160 А
Виконання	без детюнінгових дроселів

Особливості

Ступені різної потужності дозволяють формувати потрібну компенсацію без одночасного підключення всієї установки.
Регулятор комплектується температурним датчиком - контролює температурний режим усередині шафи.
Тримачі запобіжників з індикацією: несправний ступінь видно одразу.
Загальне відключення - триполюсний вимикач з прямою ручкою DS-SI01.

Як працює рішення

Вимірювання. Регулятор через зовнішній трансформатор струму бачить фактичний cos φ у точці підключення.
Підбір комбінації. За потреби в компенсації регулятор обирає, які саме ступені увімкнути, щоб вийти на задану уставку.
Комутація. Контактори VSK підключають конденсатори з обмеженням пускового струму.
Розвантаження. Коли навантаження падає, зайві ступені відключаються, щоб не перекомпенсувати мережу.

Підключення та введення в експлуатацію

Потрібен зовнішній трансформатор струму; його коефіцієнт трансформації задається в налаштуваннях регулятора.
ТС встановлюється в точці, де регулятор коректно бачить і потребу в компенсації, і результат підключення ступенів.
Після монтажу перевіряється правильність підключення ТС, задаються параметри мережі та перевіряється робота кожного ступеня.

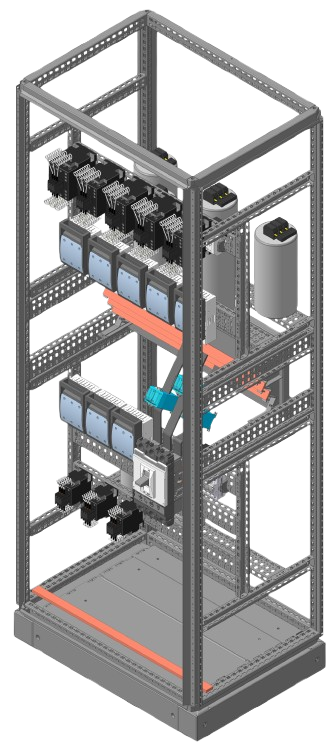

Компонування обладнання

Специфікація основного обладнання

Артикул	Найменування	Бренд	К-сть
C40002550000000	MA/C/CE Конденсатор 2.5 KVAR 400V 50HZ 60x200	RTR	2
C40005050000000	MA/C/CE Конденсатор 5 KVAR 400V 50HZ 60x200	RTR	1
D4001005TER0000	DW Конденсатор 10 KVAR 400V 50HZ 85x215	RTR	2
VSK 5	Контактор для комутації конденсаторів до 5 кВАр VSK 5 10 230V 50/60Hz	Vector VS	1
VSK 12.5	Контактор для комутації конденсаторів до 12.5 кВАр VSK 12.5 11 230V 50/60Hz	Vector VS	2
VSK 10	Контактор для комутації конденсаторів до 10 кВАр VSK 10 11 230V 50/60Hz	Vector VS	1
BLR-CX 06R L	Контролер реактивної потужності 6 канальний Beluk з термодатчиком	BELUK	1
GH10383P032AC	Тримач запобіжників з індикацією GENESIS 3P 10x38 32A 690V AC	Vector VS	5
S5-01603PS0	Вимикач S5/0 3x160A	TELERGON	1
DS-SI01	Пряма ручка вимикача S5/0 40-250A	TELERGON	1
GF1038006AC	Запобіжник циліндричний GENESIS 10x38 6A 500V AC	Vector VS	6
GF1038012AC	Запобіжник циліндричний GENESIS 10x38 12A 500V AC	Vector VS	3
GF1038025AC	Запобіжник циліндричний GENESIS 10x38 25A 500V AC	Vector VS	6

Шафа в базовій комплектації виконана без детюнінгових дроселів. Для мереж із підвищеним рівнем гармонічних спотворень перед вибором установки рекомендується виміряти параметри якості електроенергії та визначити потребу в дросельованому виконанні.

Специфікація в Excel

Рішення 2

Шафа КРП 50 кВАр

П'ять ступенів із широким кроком регулювання - від 2,5 до 20 кВАр. Підходить об'єктам зі змінним складом навантаження, де потрібна і тонка, і велика компенсація.

50 кВАр 5 ступенів

Ступені компенсації

2,5 + 5 + 10 + 12,5 + 20 кВАр

2,5кВАр

5кВАр

10кВАр

12,5кВАр

20кВАр

Керування - 6-канальний регулятор BLR-CX 06R L: п'ять каналів на ступені, один лишається резервним.

Потужність компенсації	50 кВАр
Мережа	3×400 В, 50 Гц
Кількість ступенів	5
Регулятор	BLR-CX 06R L, 6 каналів
Комутація ступенів	VSK 5, 10, 12.5, 15, 25
Захист ступенів	GENESIS 10×38 і 14×51
Ввідний апарат	S5/0 3×250 А, AC-22B
Виконання	без детюнінгових дроселів

Особливості

Діапазон ступенів від 2,5 до 20 кВАр дає і точне доведення cos φ, і швидкий набір потужності.
Для відповідного типорозміру контактора передбачено комплект додаткових клем CNN32-40.
Два типорозміри тримачів запобіжників - кожен ступінь захищено під свій номінальний струм.
Регулятор із температурним датчиком контролює нагрів усередині шафи.

Як працює рішення

Вимірювання. Регулятор через зовнішній трансформатор струму бачить фактичний cos φ у точці підключення.
Підбір комбінації. Ступені 2,5-20 кВАр комбінуються так, щоб вийти на задану уставку найменшою кількістю комутацій.
Комутація. Контактори VSK підключають конденсатори з обмеженням пускового струму.
Розвантаження. Зі зниженням навантаження ступені відключаються у зворотному порядку.

Кому підходить

Виробничі дільниці та цехи з кількома групами двигунів і нерівномірним графіком роботи.
Насосні, котельні, вентиляційні та холодильні установки.
Об'єкти, де за добу змінюється склад увімкненого обладнання.

Компонування обладнання

Специфікація основного обладнання

Артикул	Найменування	Бренд	К-сть
CNN32-40	Комплект з 2 додаткових клемників для VSK 20-30	VSK Vector-VS (Rade-Koncar)	1
C40002550000000	MA/C/CE Конденсатор 2.5 KVAR 400V 50HZ 60x200	RTR	1
C40005050000000	MA/C/CE Конденсатор 5 KVAR 400V 50HZ 60x200	RTR	1
D4001005TER0000	DW Конденсатор 10 KVAR 400V 50HZ 85x215	RTR	1
D4001255TER0000	DW Конденсатор 12.5KVAR, 400V, 50HZ 85x215	RTR	1
D4002005TER0000	DW Конденсатор 20 KVAR 400V 50HZ 120x215	RTR	1
VSK 5	Контактор для комутації конденсаторів до 5 кВАр VSK 5 10 230V 50/60Hz	Vector VS	1
VSK 10	Контактор для комутації конденсаторів до 10 кВАр VSK 10 11 230V 50/60Hz	Vector VS	1
VSK 12.5	Контактор для комутації конденсаторів до 12.5 кВАр VSK 12.5 11 230V 50/60Hz	Vector VS	1
VSK 15	Контактор для комутації конденсаторів до 15 кВАр VSK 15 11 230V 50/60Hz	Vector VS	1
VSK 25	Контактор для комутації конденсаторів до 25 кВАр VSK 25 10 230V 50/60Hz	Vector VS	1
BLR-CX 06R L	Контролер реактивної потужності 6 канальний Beluk з термодатчиком	BELUK	1
GH10383P032AC	Тримач запобіжників з індикацією GENESIS 3P 10x38 32A 690V AC	Vector VS	4
GH14513P063AC	Тримач запобіжників з індикацією GENESIS 3P 14x51 63A 690V AC	Vector VS	1
S5-02503PD0	Вимикач S5/0 3x250A AC-22B	TELERGON	1
DS-SI01	Пряма ручка вимикача S5/0 40-250A	TELERGON	1
GF1038012AC	Запобіжник циліндричний GENESIS 10x38 12A 500V AC	Vector VS	6
GF1038025AC	Запобіжник циліндричний GENESIS 10x38 25A 500V AC	Vector VS	6
GF1451050AC	Запобіжник циліндричний GENESIS 14x51 50A 500V AC	Vector VS	3

Специфікація в Excel

Рішення 3

Шафа КРП 100 кВАр

Шість ступенів на всі шість каналів регулятора. Робоча конфігурація для цеху або невеликого підприємства з постійним індуктивним навантаженням.

100 кВАр 6 ступенів

Ступені компенсації

5 + 5 + 10 + 20 + 20 + 40 кВАр

5кВАр

10кВАр

20кВАр

40кВАр

Керування - 6-канальний регулятор BLR-CX 06R L: у цьому виконанні задіяні всі шість каналів.

Потужність компенсації	100 кВАр
Мережа	3×400 В, 50 Гц
Кількість ступенів	6
Регулятор	BLR-CX 06R L, усі 6 каналів
Комутація ступенів	VSK 10, 12.5, 25, 50
Захист ступенів	GENESIS 10×38, 14×51, 22×58
Ввідний апарат	S5/1 3×250 А
Виконання	без детюнінгових дроселів

Особливості

Шість ступенів від 5 до 40 кВАр перекривають увесь діапазон без великих стрибків потужності.
Три типорозміри тримачів запобіжників - під струми ступенів від 12 до 100 А.
Комплекти додаткових клем CNN32-40 для контакторів відповідного типорозміру.
Пряма ручка DS-SI11 на дверях для загального відключення установки.

Як працює рішення

Вимірювання. Регулятор через зовнішній трансформатор струму бачить фактичний cos φ у точці підключення.
Підбір комбінації. Шість ступенів дають достатньо комбінацій, щоб тримати уставку при різних режимах роботи цеху.
Комутація. Контактори VSK підключають конденсатори з обмеженням пускового струму.
Розвантаження. При спаді навантаження ступені відключаються, щоб уникнути перекомпенсації.

Кому підходить

Цехи металообробки та деревообробки з постійно працюючим парком двигунів.
Компресорні та насосні станції середньої потужності.
Підприємства, де потрібно вивільнити потужність трансформатора під нове обладнання.

Компонування обладнання

Специфікація основного обладнання

Артикул	Найменування	Бренд	К-сть
CNN32-40	Комплект з 2 додаткових клемників для VSK 20-30	VSK Vector-VS (Rade-Koncar)	2
C40005050000000	MA/C/CE Конденсатор 5 KVAR 400V 50HZ 60x200	RTR	2
D4001005TER0000	DW Конденсатор 10 KVAR 400V 50HZ 85x215	RTR	1
D4002005TER0000	DW Конденсатор 20 KVAR 400V 50HZ 120x215	RTR	2
D4004005TER0000	DW Конденсатор 40KVAR, 400V, 50HZ 136х265	RTR	1
VSK 10	Контактор для комутації конденсаторів до 10 кВАр VSK 10 11 230V 50/60Hz	Vector VS	2
VSK 12.5	Контактор для комутації конденсаторів до 12.5 кВАр VSK 12.5 11 230V 50/60Hz	Vector VS	1
VSK 25	Контактор для комутації конденсаторів до 25 кВАр VSK 25 10 230V 50/60Hz	Vector VS	2
VSK 50	Контактор для комутації конденсаторів до 50 кВАр VSK 50 10 230V 50/60Hz	Vector VS	1
BLR-CX 06R L	Контролер реактивної потужності 6 канальний Beluk з термодатчиком	BELUK	1
GH10383P032AC	Тримач запобіжників з індикацією GENESIS 3P 10x38 32A 690V AC	Vector VS	3
GH14513P063AC	Тримач запобіжників з індикацією GENESIS 3P 14x51 63A 690V AC	Vector VS	2
GH22583P125AC	Тримач запобіжників з індикацією GENESIS 3P 22x58 125A 690V AC	Vector VS	1
S5-02503PR0	Вимикач S5/1 3x250A	TELERGON	1
DS-SI11	Пряма ручка вимикача S5/1 250-400A	TELERGON	1
GF1038012AC	Запобіжник циліндричний GENESIS 10x38 12A 500V AC	Vector VS	6
GF1038025AC	Запобіжник циліндричний GENESIS 10x38 25A 500V AC	Vector VS	3
GF1451050AC	Запобіжник циліндричний GENESIS 14x51 50A 500V AC	Vector VS	6
GF2258100AC	Запобіжник циліндричний GENESIS 22x58 100A 500V AC	Vector VS	3

Специфікація в Excel

Рішення 4

Шафа КРП 250 кВАр

Сім ступенів під керуванням 8-канального регулятора - найбільша конфігурація лінійки для підприємств із великим індуктивним навантаженням.

250 кВАр 7 ступенів

Ступені компенсації

10 + 20 + 30 + 40 + 50 + 50 + 50 кВАр

10кВАр

20кВАр

30кВАр

40кВАр

50кВАр

Керування - 8-канальний регулятор BLR-CX 08R L: сім каналів на ступені, один лишається резервним.

Потужність компенсації	250 кВАр
Мережа	3×400 В, 50 Гц
Кількість ступенів	7
Регулятор	BLR-CX 08R L, 8 каналів
Комутація ступенів	VSK 12.5, 25, 40, 50, 60
Захист ступенів	GENESIS 10×38 - 22×58, NH00
Ввідний апарат	S5/2 3×630 А
Виконання	без детюнінгових дроселів

Особливості

Сім ступенів від 10 до 50 кВАр: крок регулювання лишається помірним навіть на повній потужності.
Потужні ступені захищено горизонтальними вимикачами під ножові запобіжники BTHC NH-00 з запобіжниками NH00 125 А gG.
8-канальний регулятор BLR-CX 08R L з температурним датчиком; один канал лишається резервним під розширення.
Ввідний вимикач S5/2 на 630 А з прямою ручкою DS-LI21.

Як працює рішення

Вимірювання. Регулятор через зовнішній трансформатор струму бачить фактичний cos φ у точці підключення.
Підбір комбінації. Сім ступенів дають велику кількість комбінацій - компенсація набирається плавно, без різких кроків.
Комутація. Контактори VSK відповідного типорозміру підключають конденсатори з обмеженням пускового струму.
Розвантаження. При зниженні навантаження надлишкові ступені виводяться з роботи.

Кому підходить

Підприємства з великим парком двигунів, пресів, компресорів і зварювального обладнання.
Об'єкти з власною трансформаторною підстанцією, де реактив помітно з'їдає дозволену потужність.
Виробництва, які планують розширення і хочуть залишити запас каналів регулятора.

Компонування обладнання

Специфікація основного обладнання

Артикул	Найменування	Бренд	К-сть
CNN32-40	Комплект з 2 додаткових клемників для VSK 20-30	VSK Vector-VS (Rade-Koncar)	1
D4001005TER0000	DW Конденсатор 10 KVAR 400V 50HZ 85x215	RTR	1
D4002005TER0000	DW Конденсатор 20 KVAR 400V 50HZ 120x215	RTR	1
D4003005TER0000	DW Конденсатор 30KVAR, 400V, 50HZ 136x215	RTR	1
D4004005TER0000	DW Конденсатор 40KVAR, 400V, 50HZ 136х265	RTR	1
C4005005TER0000	MA/C/CE/TER Конденсатор 50KVAR 400V 50HZ 136x300	RTR	3
VSK 12.5	Контактор для комутації конденсаторів до 12.5 кВАр VSK 12.5 11 230V 50/60Hz	Vector VS	1
VSK 25	Контактор для комутації конденсаторів до 25 кВАр VSK 25 10 230V 50/60Hz	Vector VS	1
VSK 40	Контактор для комутації конденсаторів до 40 кВАр VSK 40 10 230V 50/60Hz	Vector VS	1
VSK 50	Контактор для комутації конденсаторів до 50 кВАр VSK 50 10 230V 50/60Hz	Vector VS	1
VSK 60	Контактор для комутації конденсаторів до 60 кВАр VSK 60 10 230V 50/60Hz	Vector VS	3
BLR-CX 08R L	Контролер реактивної потужності 8 канальний Beluk	BELUK	1
GH10383P032AC	Тримач запобіжників з індикацією GENESIS 3P 10x38 32A 690V AC	Vector VS	1
GH14513P063AC	Тримач запобіжників з індикацією GENESIS 3P 14x51 63A 690V AC	Vector VS	1
GH22583P125AC	Тримач запобіжників з індикацією GENESIS 3P 22x58 125A 690V AC	Vector VS	2
S5-06303PR0	Вимикач S5/2 3x630A	TELERGON	1
DS-LI21	Пряма ручка вимикача S5/2 500-800A	TELERGON	1
GF1038025AC	Запобіжник циліндричний GENESIS 10x38 25A 500V AC	Vector VS	3
GF1451050AC	Запобіжник циліндричний GENESIS 14x51 50A 500V AC	Vector VS	3
GF2258080AC	Запобіжник циліндричний GENESIS 22x58 80A 500V AC	Vector VS	3
GF2258100AC	Запобіжник циліндричний GENESIS 22x58 100A 500V AC	Vector VS	3
GF00125AC	Запобіжник ножовий GENESIS NH00 125A 500V AC gG	Vector VS	9
432.12.01.06.00	Вимикач під запобіжник горизонтальні BTHC NH-00 160A M8	PRONUTEC	3

Специфікація в Excel

Каталог компонентів

Зведений перелік обладнання з посиланнями

Ключові позиції всіх чотирьох шаф в одній таблиці. Перелік формується з конфігуратора рішень Vector VS (дані від 04.10.2026), кожен рядок веде на картку товару - перевірте наявність і актуальну ціну.

Артикул	Номенклатура	Бренд	Шафа	Каталог
C40002550000000	MA/C/CE Конденсатор 2.5 KVAR 400V 50HZ 60x200	RTR	3050	Відкрити →
C40005050000000	MA/C/CE Конденсатор 5 KVAR 400V 50HZ 60x200	RTR	3050100	Відкрити →
D4001005TER0000	DW Конденсатор 10 KVAR 400V 50HZ 85x215	RTR	3050100250	Відкрити →
VSK 5	Контактор для комутації конденсаторів до 5 кВАр VSK 5 10 230V 50/60Hz	Vector VS	3050	Відкрити →
VSK 12.5	Контактор для комутації конденсаторів до 12.5 кВАр VSK 12.5 11 230V 50/60Hz	Vector VS	3050100250	Відкрити →
VSK 10	Контактор для комутації конденсаторів до 10 кВАр VSK 10 11 230V 50/60Hz	Vector VS	3050100	Відкрити →
BLR-CX 06R L	Контролер реактивної потужності 6 канальний Beluk з термодатчиком	BELUK	3050100	Відкрити →
GH10383P032AC	Тримач запобіжників з індикацією GENESIS 3P 10x38 32A 690V AC	Vector VS	3050100250	Відкрити →
S5-01603PS0	Вимикач S5/0 3x160A	TELERGON	30	Відкрити →
DS-SI01	Пряма ручка вимикача S5/0 40-250A	TELERGON	3050	Відкрити →
GF1038006AC	Запобіжник циліндричний GENESIS 10x38 6A 500V AC	Vector VS	30	Відкрити →
GF1038012AC	Запобіжник циліндричний GENESIS 10x38 12A 500V AC	Vector VS	3050100	Відкрити →
GF1038025AC	Запобіжник циліндричний GENESIS 10x38 25A 500V AC	Vector VS	3050100250	Відкрити →
CNN32-40	Комплект з 2 додаткових клемників для VSK 20-30	VSK Vector-VS (Rade-Koncar)	50100250	Відкрити →
D4001255TER0000	DW Конденсатор 12.5KVAR, 400V, 50HZ 85x215	RTR	50	Відкрити →
D4002005TER0000	DW Конденсатор 20 KVAR 400V 50HZ 120x215	RTR	50100250	Відкрити →
VSK 15	Контактор для комутації конденсаторів до 15 кВАр VSK 15 11 230V 50/60Hz	Vector VS	50	Відкрити →
VSK 25	Контактор для комутації конденсаторів до 25 кВАр VSK 25 10 230V 50/60Hz	Vector VS	50100250	Відкрити →
GH14513P063AC	Тримач запобіжників з індикацією GENESIS 3P 14x51 63A 690V AC	Vector VS	50100250	Відкрити →
S5-02503PD0	Вимикач S5/0 3x250A AC-22B	TELERGON	50	Відкрити →
GF1451050AC	Запобіжник циліндричний GENESIS 14x51 50A 500V AC	Vector VS	50100250	Відкрити →
D4004005TER0000	DW Конденсатор 40KVAR, 400V, 50HZ 136х265	RTR	100250	Відкрити →
VSK 50	Контактор для комутації конденсаторів до 50 кВАр VSK 50 10 230V 50/60Hz	Vector VS	100250	Відкрити →
GH22583P125AC	Тримач запобіжників з індикацією GENESIS 3P 22x58 125A 690V AC	Vector VS	100250	Відкрити →
S5-02503PR0	Вимикач S5/1 3x250A	TELERGON	100	Відкрити →
DS-SI11	Пряма ручка вимикача S5/1 250-400A	TELERGON	100	Відкрити →
GF2258100AC	Запобіжник циліндричний GENESIS 22x58 100A 500V AC	Vector VS	100250	Відкрити →
D4003005TER0000	DW Конденсатор 30KVAR, 400V, 50HZ 136x215	RTR	250	Відкрити →
C4005005TER0000	MA/C/CE/TER Конденсатор 50KVAR 400V 50HZ 136x300	RTR	250	Відкрити →
VSK 40	Контактор для комутації конденсаторів до 40 кВАр VSK 40 10 230V 50/60Hz	Vector VS	250	Відкрити →
VSK 60	Контактор для комутації конденсаторів до 60 кВАр VSK 60 10 230V 50/60Hz	Vector VS	250	Відкрити →
BLR-CX 08R L	Контролер реактивної потужності 8 канальний Beluk	BELUK	250	Відкрити →
S5-06303PR0	Вимикач S5/2 3x630A	TELERGON	250	Відкрити →
DS-LI21	Пряма ручка вимикача S5/2 500-800A	TELERGON	250	Відкрити →
GF2258080AC	Запобіжник циліндричний GENESIS 22x58 80A 500V AC	Vector VS	250	Відкрити →
GF00125AC	Запобіжник ножовий GENESIS NH00 125A 500V AC gG	Vector VS	250	Відкрити →
432.12.01.06.00	Вимикач під запобіжник горизонтальні BTHC NH-00 160A M8	PRONUTEC	250	Відкрити →

Завантажити весь перелік в Excel

Перед замовленням

Як підібрати потужність компенсації

Потужність КРП рахується не «на око» і не за потужністю трансформатора - вона залежить від фактичного cos φ і графіка навантаження вашого об'єкта.

Крок 1

Зібрати вихідні дані

Потрібні: рахунки за електроенергію з активною та реактивною складовими, фактичний cos φ, потужність трансформатора, склад і режим роботи навантаження. За цими даними рахується потрібна потужність компенсації та крок регулювання.

Крок 2

Перевірити гармоніки

Якщо на об'єкті є частотні перетворювачі, випрямлячі, зварювальне обладнання чи потужні джерела живлення - перед вибором установки треба виміряти параметри якості електроенергії. За підвищених спотворень потрібне дросельоване виконання, а не базове.

Крок 3

Визначити місце трансформатора струму

Для роботи автоматики потрібен зовнішній трансформатор струму. Його встановлюють у точці, де регулятор коректно бачить і потребу в компенсації, і результат підключення ступенів; коефіцієнт трансформації задається в BLR-CX.

Не знаєте, з чого почати?

Надішліть скан рахунку за електроенергію та однолінійну схему - інженер Vector VS порахує потрібну потужність компенсації, підбере одну з цих чотирьох шаф або запропонує конфігурацію під ваш графік навантаження, зокрема з дроселями.

Маєте питання?

Підберемо або скоригуємо шафу під ваш проєкт

Залиште параметри об'єкта - інженер Vector VS порекомендує одну з чотирьох типових шаф або запропонує індивідуальну конфігурацію.

Відповідь протягом 1 робочого дня
Розрахунок потрібної потужності компенсації
Перевірка потреби в дросельованому виконанні
Специфікація та комерційна пропозиція одним пакетом

* Ім'я

* Телефон або email

Цікаве рішення

Коментар

Надсилаючи заявку, ви погоджуєтесь на обробку персональних даних відповідно до політики конфіденційності Vector VS.

Чому Vector VS

Переваги роботи з одним постачальником

Прорахована конфігурація

Не набір товарів, а підібрані ступені, контактори й захист під кожен номінал - із готовою специфікацією.

Один постачальник — одна гарантія

Регулятор, конденсатори, контактори, запобіжники та ввідний апарат купуються одним замовленням з єдиним супроводом.

Наявність на складі в Києві

Основні складові типових шаф регулярно є в наявності - без очікування імпортних поставок під проєкт.

Інженерна підтримка

Порахуємо потужність компенсації, перевіримо рівень гармонік і підкажемо, де встановити трансформатор струму.

Готові починати?

Порахуємо КРП під ваш об'єкт

Скажіть, який у вас фактичний cos φ і що саме працює на об'єкті, - інженер Vector VS підбере шафу з цих чотирьох або спроєктує конфігурацію під ваш графік навантаження та підготує специфікацію й комерційну пропозицію.

Переглянути шафи

Платите за реактивну енергію - потрібна компенсація

Запит на розрахунок потужності компенсації

Що дає КРП на об'єкті

Менше платіжки

Розвантажені кабелі

Запас на трансформаторі

Автоматика без оператора

Ступені різної потужності - щоб не вмикати все одразу

З чого складається шафа КРП

Регулятор BELUK BLR-CX

Конденсатори 400 В, 50 Гц

Контактори VSK

Тримачі запобіжників GENESIS

Запобіжники GENESIS

Вимикач навантаження S5

Чотири шафи компенсації реактивної потужності

Шафа КРП 30 кВАр

Шафа КРП 50 кВАр

Шафа КРП 100 кВАр

Шафа КРП 250 кВАр

Зведений перелік обладнання з посиланнями

Як підібрати потужність компенсації

Зібрати вихідні дані

Перевірити гармоніки

Визначити місце трансформатора струму

Не знаєте, з чого почати?

Підберемо або скоригуємо шафу під ваш проєкт

Переваги роботи з одним постачальником

Прорахована конфігурація

Один постачальник — одна гарантія

Наявність на складі в Києві

Інженерна підтримка

Порахуємо КРП під ваш об'єкт

Зв'язатись з менеджером
