Модулі вводу/виводу для програмованих контролерів

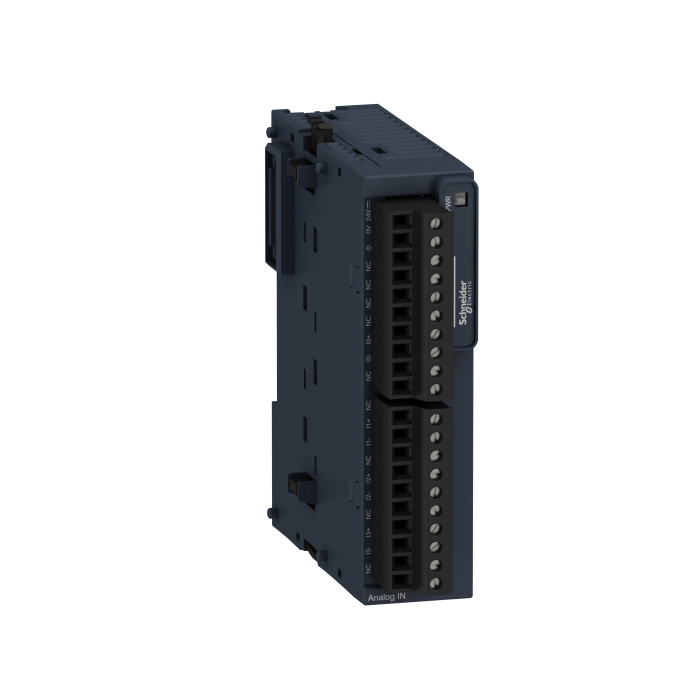

TM3AI4 МОДУЛЬ TM3 4 АНАЛОГ ВХ 12 БІТ

Артикул: TM3AI4

Немає в наявності

Відгуків: 0

Модулі вводу/виводу для програмованих контролерів

TM3AI4 МОДУЛЬ TM3 4 АНАЛОГ ВХ 12 БІТ

Артикул: TM3AI4

Немає в наявності

8614 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль аналогового введення забезпечує 4 входи зі знаком 12 біт + і роздільною здатністю 11 біт. Це вхідний модуль із номінальною напругою живлення 24 В постійного струму та споживанням струму 35 мА при 5 В постійного струму через роз’єм шини без навантаження, 45 мА при 5 В постійного струму через роз’єм шини при повному навантаженні. Струм споживання становить 30 мА при 24 В постійного струму через зовнішнє джерело живлення. Цей продукт здатний керувати приводами зі змінною швидкістю або будь-яким пристроєм, оснащеним входом струму або напруги. Існує ізоляція між входом і живленням при 1500 В змінного струму, входом і внутрішньою логікою при 500 В змінного струму. Він оснащений знімною гвинтовою клемою для електричного підключення з регулюванням кроку 3,18 мм для входів і живлення. Це продукт з ступенем захисту IP20. Його розміри: 23,6 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Важить 0,11 кг. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Характеристики

COS :

19PR-INDMCT

[Us] номінальна напруга живлення :

24 В постійний струм

Ізоляція :

між входом і внутрішньою логікою в 500 В змінний струм

Абсолютна похибка виміру :

+/- 1 % повної шкали

Бренд :

Schneider Electric

Вібростійкість :

3 gn на 8.4-150 Гц на DIN-рейка

Відносна вологість :

10-95 %, без конденсату (у сховищі)

Відхилення температури :

+/- 0,006 % FS/°C

Виробник :

Schneider Electric

Висота :

90 мм мм

Висота зберігання :

0-3000 м

Висота над рівнем моря :

0...2000 m

Вхідний повний опір :

>= 1 МОм напруга

Глибина :

70 мм мм

Допустиме тривале перевантаження :

40 мА, аналоговий тип входу: струм

Електричне з'єднання :

10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів

Електромагнітна емісія :

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Значення молодшого біта :

3.91 мкА 4...20 мАструм

Кількість аналогових входів :

4 шт

Країна виробник :

Китай

Мінімальне спотворення ширини імпульсу/тре :

IP20

Місцева сигналізація :

для PWR 1 СВІТЛОДІОД (зелений)

Маркування :

Маса нетто :

0.11 кг

Межі напруги живлення :

20.4-28.8 В

Монтажна опора :

плата або панель із монтажним набором

Нелінійність :

+/- 0,2 %FS

Перехресне наведення :

<= 1 LSB

Робоча температура навколишнього середови :

-10-35 °C вертикальна установка

Роздільна здатність аналогового входу :

11 біт + знак

Серія продукту :

Modicon TM3

Сертифікація виробу :

cULus HazLoc

Споживання струму :

30 мА на 24 В постійний струм на через зовнішнє джерело живлення

Стійкість до імпульсних перенапруг :

1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5

Стійкість до електромагнітного поля :

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду :

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод :

3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до коротких переривів споживання :

10 мс

Стійкість до магнітних полів :

30 А/м відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів :

1 кВ відповідно до МЕК 61000-4-4 (I/O)

Стабільність та повторюваність характерис :

+/-0,5 %FS

Стандарти :

МЕК 61131-2

Статус серії :

regular

Ступінь забруднення :

Сумісність серії :

Modicon M262

Температура навколишнього повітря для збер :

-25-70 °C

Тип аналогового входу :

напруга - 10...10 В

Тип виробу або компоненту :

модуль аналогових входів

Тип кабелю :

екранована вита пара <30 м для Вхід ланцюг

Тривалість вибірки :

1 мс

Ударостійкість :

15 gn для 11 мс

Час перетворення :

1 мс + 1 мс на канал + 1 цикл контролера

Ширина :

23.6 мм мм
