Контактори

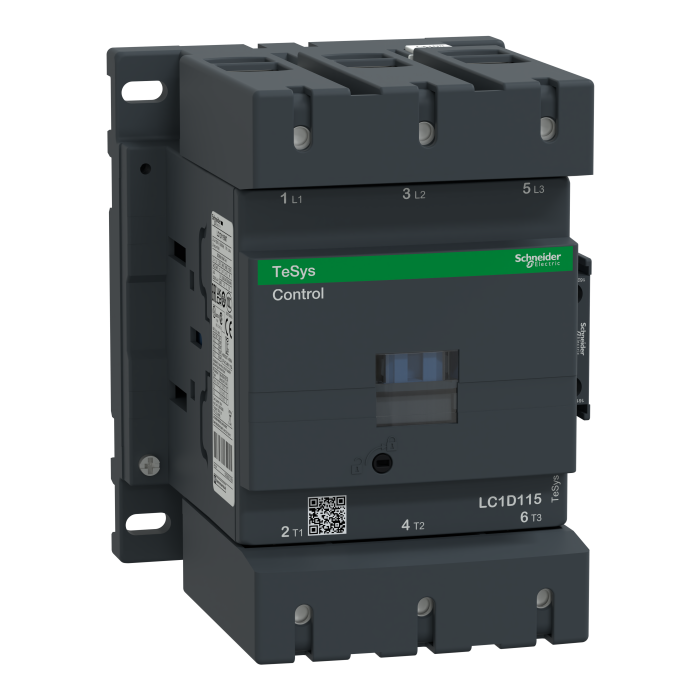

LC1D115M7 КОНТАКТОР 3Р,115A,НО+НЗ,220В 50Гц

Артикул: LC1D115M7

Немає в наявності

Відгуків: 0

LC1D115M7 КОНТАКТОР 3Р,115A,НО+НЗ,220В 50Гц

Контактори

LC1D115M7 КОНТАКТОР 3Р,115A,НО+НЗ,220В 50Гц

Артикул: LC1D115M7

Немає в наявності

17279 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Контактор TeSys Deca, 3 полюси (3 NО), для керування двигуном до 115 A/1000 В AC-3 (55 кВт при 400 В). Котушка змінного струму 220 В 50/60 Гц з модулем подавлення перехідних процесів, вбудованими допоміжними контактами 1NO+1NC (дзеркально сертифіковані NC), підключення живлення за допомогою гвинтових роз’ємів, 2 входи, керуюче зєднання за допомогою гвинтових клем. Швидкість роботи до 2400 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 120 мм), монтаж на 2 DIN-рейки або гвинтове кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

Характеристики

COS :

19GP-INDCTI

[Icw] номінальний короткочасно допустимий ст :

140 А - 100 мс для схема сигналізації

[Ie] номінальний робочий струм :

115 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення

[Ith] умовний тепловий струм у відкритому вик :

200 А (на 60 °C) для коло подачі живлення

[Uc] напруга схеми керування :

220 В змінний струм 50/60 Гц

[Ue] номінальна робоча напруга :

коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ

[Uimp] номінальна імпульсна витримувана напруга :

8 кВ відповідно до МЕК 60947

[Ui] номінальна напруга ізоляції :

схема сигналізації: 600 В UL сертифікований

Бренд :

Schneider Electric

Виробник :

Schneider Electric

Висота :

158 мм мм

Висота над рівнем моря :

0...3000 m

Вогнестійкість :

850 °C відповідно до МЕК 60695-2-1

Глибина :

136 мм мм

Група продукції :

Загальнопромислові контактори

Допустима температура довкілля навколо при :

60-70 °C зі зниженням

Електрична зносостійкість :

0.95 мільйонів циклів 115 А AC-3e на Ue <= 440 В

Застосування контактора :

резистивне навантаження

Захисна кришка :

Захисна обробка :

TH відповідно до МЕК 60068-2-30

Категорія застосування :

AC-3e

Категорія перенапруги :

ІІІ

Кліматична стійкість :

відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла

Клеми підключення :

коло подачі живлення: з'єднувач 2 10-50 мм² - жорсткість кабелю: Твердий без кабельного наконечника

Код сумісності :

LC1D

Компонування допоміжного контакту :

1 нормально відкритий + 1 нормально закритий

Компонування полюсного контакту :

3 NO (ГЕРМЕТИЧНИЙ)

Країна виробник :

Чеська Республіка

Мінімальна напруга перемикання :

17 В для схема сигналізації

Мінімальний струм перемикання :

5 мА для схема сигналізації

Максимальна робоча швидкість :

2400 цикл/год на < 60 °C

Маса нетто :

2.5 кг

Межі напруги ланцюга керування :

1...1.15 Uc (55-70 °C):робочий змінний струм 50/60 Гц

Механічна зносостійкість :

8 мільйонів циклів

Механічна стійкість :

удари контактор розімкнено (6 Gn за 11 мс)

Момент затягування :

ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 Н·м

Монтажна опора :

пластина

Назва пристрою :

LC1D

Номінальна вмикаюча здатність [Irms] :

250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1

Номінальна здатність відключення :

1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947

Номінальний струм запобіжника :

10 А gG для схема сигналізації

Опір ізоляції :

> 10 МОм для схема сигналізації

Опис полюсів :

Потужність двигуна [к.с.] :

100 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни

Потужність двигуна [кВт] :

65 кВт на 1000 В змінний струм 50/60 Гц (AC-3e)

Пускова потужність [ВА] :

280-350 В·А 50 Гц cos phi 0.8 (на 20 °C)

Рівень надійності безпеки :

B10d = 10000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1

Робочий час :

20...50 мс закриття

Розсіювана потужність на полюс :

7.9 В AC-3e

Розсіювання потужності :

3-8 В на 50/60 Гц

Серія продукту :

TeSys

Середній імпеданс :

0.6 мОм - Ith 200 А 50 Гц для коло подачі живлення

Сертифікація виробу :

UKCA

Стандарти :

UL 508

Статус серії :

regular

Ступінь забруднення :

Ступінь захисту :

IP20 Передня панель відповідно до МЕК 60529 IP

Сумісність контакту :

M13

Технологія катушки :

вбуд. 2-направлений діод. обмежувач пік. навантажень

Тип виробу або компоненту :

контактор

Тип допоміжних контактів :

тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1

Тип схеми керування :

Змінний струм на 50/60 Гц стандартний

Утримувана споживана потужність [ВА] :

2-18 В·А 50 Гц cos phi 0.3 (на 20 °C)

Час не перекриття контактів :

1.5 мс при ввімкненні живлення між NC та NO контактом

Частота сигнального ланцюга :

25...400 Гц

Ширина :

120 мм мм
