Модульні автоматичні вимикачі

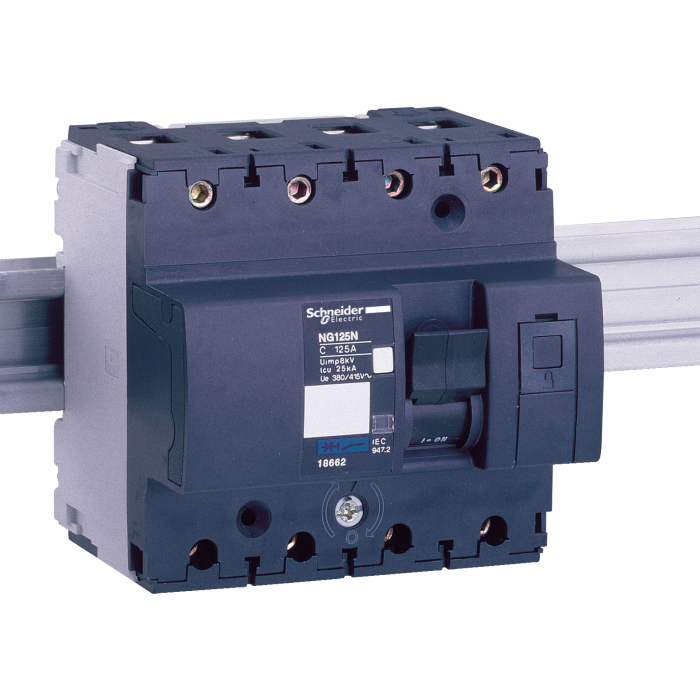

АВТ.ВИМИКАЧ NG125L 4П 80A D

Артикул: 18865

Немає в наявності

Відгуків: 0

Модульні автоматичні вимикачі

АВТ.ВИМИКАЧ NG125L 4П 80A D

Артикул: 18865

Немає в наявності

29853 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 NG125L — це модульний автоматичний вимикач. Кількість полюсів 4P, номінальний струм 80A, крива відключення D. Номінальна відключаюча здатність до 100000 А при 220 - 240 В змінного струму (МЕК 60947-2). Пристрій відповідає як промисловому стандарту МЕК 60947-2, так і побутовому стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Відключення через несправність сигналізується червоним механічним індикатором стану на передній панелі автоматичного вимикача. Електрична зносостійкість до 5000 циклів і механічна зносостійкість до 20000 циклів. Робоча напруга Ue 380- 415 В змінного струму. Номінальна напруга ізоляції Ui 690 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 8 кВ. Робоча частота 50 Гц або 60 Гц. Виріб призначений для встановлення на DIN-рейку. Його ширина 12 модулів по 9 мм. Ступінь забруднення 3. Категорія перенапруги IV. Розміри (Ш) 108 мм x (В) 103 мм x (Г) 81 мм. Вага 0,96 кг. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановленні в щиті. Робоча температура від -30°C до 70°C. Температура зберігання від -40°C до 70°C.

Характеристики

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

50 кА 100 % відповідно до МЕК 60947-2 - 500 В (постійного струму)

[Ue] номінальна робоча напруга :

440 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

8 кВ відповідно до МЕК 60947-2

[Ui] номінальна напруга ізоляції :

690 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2

Індикатор положення контакту :

Так

Бренд :

Schneider Electric

Відключаюча здатність :

50 кА

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота :

103 мм

Висота над рівнем моря :

2000 м

Глибина :

81 мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

20 мм

Електрична зносостійкість :

5000 циклів

Забезпечення замикання :

Замочний

Захист від витоку струму на землю :

Окремий блок

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Категорія застосування :

Категорія A відповідно до МЕК 60947-2

Категорія перенапруги :

Клеми підключення :

Клеми тунельного типу 10-50 мм² гнучкий

Код відключаючої здатності :

Код сумісності :

NG125

Країна виробник :

Франція

Крок підключення :

27 мм між фазами

Місцева сигналізація :

Індикатор спрацювання

Маса нетто :

0.96 кг

Межа магнітного відключення :

12 x In +/- 20

Механічна зносостійкість :

20000 циклів

Момент затягування :

6-6 Н.м Н·м

Монтажна опора :

Симетрична DIN-рейка 35 мм

Монтажне положення :

Вертикальний

Назва пристрою :

NG125L

Назва продукту :

Acti9 NG125

Напруга ізоляції :

690 В

Номінальна напруга :

440 (змінного струму) В

Номінальний струм :

80 А

Область застосування продукту :

Розподіл

Описание функций блокировки :

Вбудоване блокування

Положення нейтралі :

Зліва

Робоча температура навколишнього середови :

-30-70 °C

Сегмент ринку :

Невеликі будівлі

Серія продукту :

Acti9

Спосіб кріплення :

Затисканням

Стандарти :

МЕК 60947-2

Статус серії :

regular

Ступінь забруднення :

3 відповідно до МЕК 60947-2

Ступінь захисту :

IP20 відповідно до МЕК 60529 IP

Ступінь ударозахисту :

IK05 conforming to МЕК 62262 IК

Сумісність гребінчастих шин і розподільчих :

Ні

Температура навколишнього повітря для збер :

-40-70 °C

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач

Тип керування :

Ручне випробування на спрацювання

Тип мережі :

Постійний струм

Тип напруги :

Тропічне виконання :

2 відповідно до МЕК 60068-1

Часо-струмова характеристика :

D тип

Частота мережі :

50/60 Гц

Ширина :

108 мм

Кількість полюсів :
