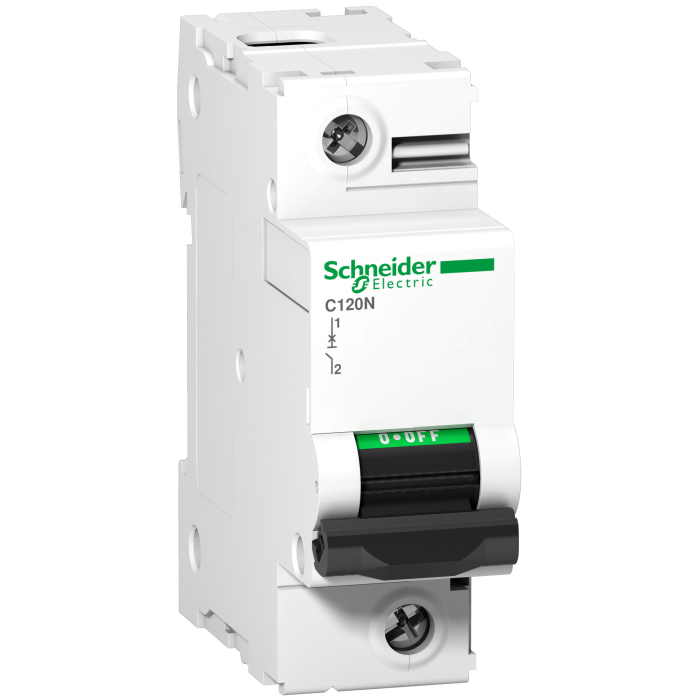

АВТ.ВИМИКАЧ C120N 1P 100A C

Артикул: A9N18358

Немає в наявності

Відгуків: 0

Модульні автоматичні вимикачі

АВТ.ВИМИКАЧ C120N 1P 100A C

Артикул: A9N18358

Немає в наявності

1846 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 C120N є низьковольтним мультистандартним автоматичним вимикачем (АВ). Це однополюсний автоматичний вимикач з номінальним струмом 100 A та кривою відключення C. Номінальна відключаюча здатність короткого замикання складає 3 кА при напрузі380- 415 В змінного струму відповідно до стандарту МЕК 60947-2 та 3 кА при напрузі380- 415 В змінного струму відповідно до стандарту МЕК 60947-2. Автоматичний вимикач захищає електричне коло від короткого замикання та струму перевантаження. Наявність зеленої смуги гарантує фізичне розмикання контакту та дозволяє безпечно виконувати роботи в електричному колі, що відходить. Він має електричну зносостійкість до 5 000 циклів і механічну зносостійкість до 20 000 циклів. Робоча напруга Ue варіюється380- 415 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Клас обмеження 3 (відповідно до МЕК60898-1). Виріб встановлюється на DIN-рейку. Його ширина складає 3 модулі по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 27 мм x (В) 81 мм x (Г) 73 мм. Вага 0,205 кг. Клеми мають ступінь захисту IP20 (відповідно до МЕК 60529). Робоча температура від -25°C до 70°C. Температура зберігання від -40°C до 85°C.

Характеристики

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

7500 А 75 % відповідно до МЕК 60898-1 - 230...400 В (змінного струму) 50/60 Гц

[Ue] номінальна робоча напруга :

12 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

6 кВ відповідно до МЕК 60947-2

[Ui] номінальна напруга ізоляції :

500 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2

Індикатор положення контакту :

Так

Бренд :

Schneider Electric

Відключаюча здатність :

10 кА

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота :

81 мм

Висота над рівнем моря :

2000 м

Глибина :

73 мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

15 мм

Електрична зносостійкість :

5000 циклів відповідно до МЕК 60947-2

Захист від витоку струму на землю :

Відсутній

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Категорія перенапруги :

Клас обмеження :

3 відповідно до МЕК 60947-2

Клеми підключення :

Клеми тунельного типу 1.5-35 мм² гнучкий

Код відключаючої здатності :

Код сумісності :

C120

Колір :

Білий

Країна виробник :

Франція

Крок підключення :

27 мм між пристроями

Місцева сигналізація :

iндикатор УВІМК/ВИМК

Маса нетто :

0.205 кг

Межа магнітного відключення :

5...10 x In

Механічна зносостійкість :

20000 циклів

Момент затягування :

3.5-3.5 Н.м Н·м

Монтажна опора :

Симетрична DIN-рейка 35 мм

Назва пристрою :

C120N

Назва продукту :

C120

Напруга ізоляції :

500 В

Номінальна напруга :

12 (змінного струму) В

Номінальний струм :

100 А

Область застосування продукту :

Розподіл

Описание функций блокировки :

Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні

Робоча температура навколишнього середови :

-25-70 °C

Сегмент ринку :

Малий комерційний

Серія продукту :

Acti9

Сертифікація виробу :

EAC

Спосіб кріплення :

Затисканням

Стандарти :

МЕК 60947-2

Статус серії :

regular

Ступінь забруднення :

3 відповідно до МЕК 60947-2

Ступінь захисту :

IP20 відповідно до МЕК 60529 IP

Сумісність гребінчастих шин і розподільчих :

Так

Температура навколишнього повітря для збер :

-40-85 °C

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач

Тип керування :

Перемикач

Тип мережі :

Змінний струм

Тип напруги :

Тропічне виконання :

2 відповідно до МЕК 60068-1

Часо-струмова характеристика :

C тип

Частота мережі :

50/60 Гц

Ширина :

27 мм

Кількість полюсів :
