Диференційні автоматичні вимикачі

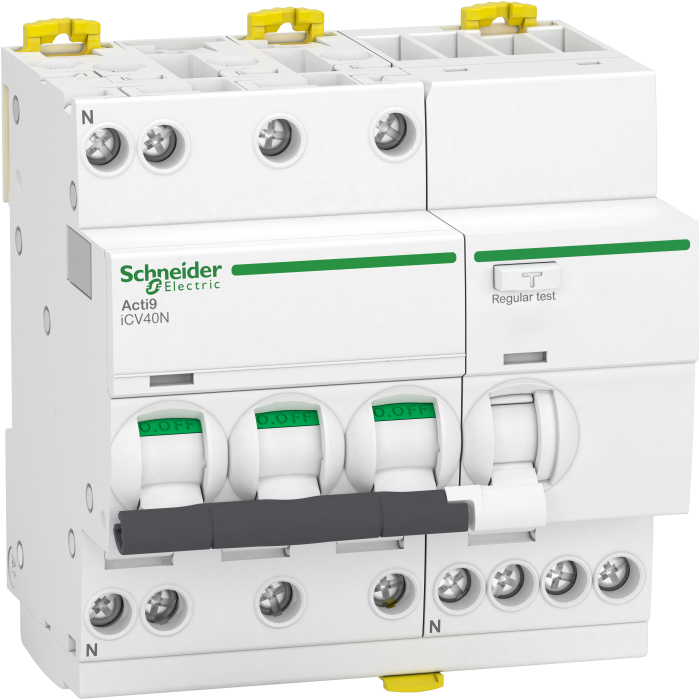

A9DE3732 ДИФ.АВТ. iCV40 3P+N 32A C 6кА 30мА AC

Артикул: A9DE3732

Немає в наявності

Відгуків: 0

A9DE3732 ДИФ.АВТ. iCV40 3P+N 32A C 6кА 30мА AC

Диференційні автоматичні вимикачі

A9DE3732 ДИФ.АВТ. iCV40 3P+N 32A C 6кА 30мА AC

Артикул: A9DE3732

Немає в наявності

Відгуків: 0

6160 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 iCV40 це автоматичний вимикач диференційного струму (АВДС). Це АВДС з конфігурацією полюсів 3P+N та з номінальним струмом 32A та кривою відключення C. Клас захисту від витоку струму на землю - тип АС з чутливістю 30 мА. Спрацювання по захисту від витоку струму миттєве. Номінальна відключаюча здатність Icn 6000 А відповідно до стандарту МЕК 61009-2-1. АВДС захищає від короткого замикання, струмів перевантаження, ураження електричним струмом через непрямий та прямий контакт, а також пожежі. Його 2 унікальні індикатори Visitrip скорочують час втручання, показуючи несправну схему та швидко визначаючи тип несправності. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Він має електричну зносостійкість до 10 000 циклів і механічну зносостійкість до 20 000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Частота 50/60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 10 модулів по 9 мм. Колір виробу - білий (RAL9003). Розміри: (Ш) 90 мм x (В) 93 мм x (Г) 73 мм. Вага 500г. Має ступінь захисту IP20. Диференційний вимикач має ступінь захисту IP40 при встановленні в щиті відповідно до стандарту МЕК 60529. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

Характеристики

COS :

19GP-SMBFDT

How to video :

https://www.youtube.com/watch?v=NgJLxZVDc94

[Ics] номінальна робоча здатність відключенн :

6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

[In] номінальний струм :

32 А

[Ue] номінальна робоча напруга :

400 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

4 кВ

[Ui] номінальна напруга ізоляції :

440 В змінний струм 50/60 Гц

Індикатор положення контакту :

так

Бренд :

Schneider Electric

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота :

93 мм мм

Висота над рівнем моря :

2000 m

Глибина :

73 мм мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

14 мм для Зверху або знизу з'єднання

Електрична зносостійкість :

10000 циклів

Електромагнітна сумісність :

Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1

Захист від витоку струму на землю :

Інтегрований

Знак якості :

EAC

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Категорія перенапруги :

ІІІ відповідно до МЕК 60364

Клас захисту від витоку струму на землю :

Тип АС

Клас обмеження :

3 відповідно до МЕК 61009-2-1

Клеми підключення :

клеми тунельного типу Зверху або знизу1-10 мм² гнучкий

Код сумісності :

iCV40N

Колір :

Білий

Країна виробник :

Іспанія

Крива відключення :

Крок підключення :

9 мм між фазою та нейтраллю

Місцева сигналізація :

iндикатор УВІМК/ВИМК

Місцерозташування пристрою в системі :

Вихідний

Маса нетто :

500 г

Межа магнітного відключення :

5...10 x In

Механічна зносостійкість :

20000 циклів

Момент затягування :

2-2 Н.м Зверху або знизу Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

iCV40N

Назва продукту :

Acti9 iCV40

Номінальна вмикаюча та вимикаюча здатність :

Idm 3000 А на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1

Область застосування продукту :

Розподіл

Опис параметрів блокування :

Пристрій для встановлення навісних замків

Опис полюсів :

3P + N

Положення нейтралі :

Зліва

Робоча температура навколишнього середови :

-5-60 °C

Сегмент ринку :

малий комерційний

Серія продукту :

Acti9

Сертифікація виробу :

Спосіб кріплення :

Затисканням

Стандарти :

МЕК 61009-2-1

Статус серії :

regular

Ступінь забруднення :

Ступінь захисту :

IP40 (Модульний щит) відповідно до МЕК 60529 IP

Сумісність гребінчастих шин і розподільчих :

Зверху або знизу: зубець

Температура навколишнього повітря для збер :

-40-85 °C

Технологія відключення диференційного стр :

незалежний від напруги

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач диференційного струму (АВДС)

Тип керування :

перемикач

Тип мережі :

змінний струм

Час витримки захисту від витоку струму на з :

Миттєвий

Частота мережі :

50/60 Гц Гц

Чутливість до витоку струму :

30 мА

Ширина :

90 мм мм
