Диференційні автоматичні вимикачі

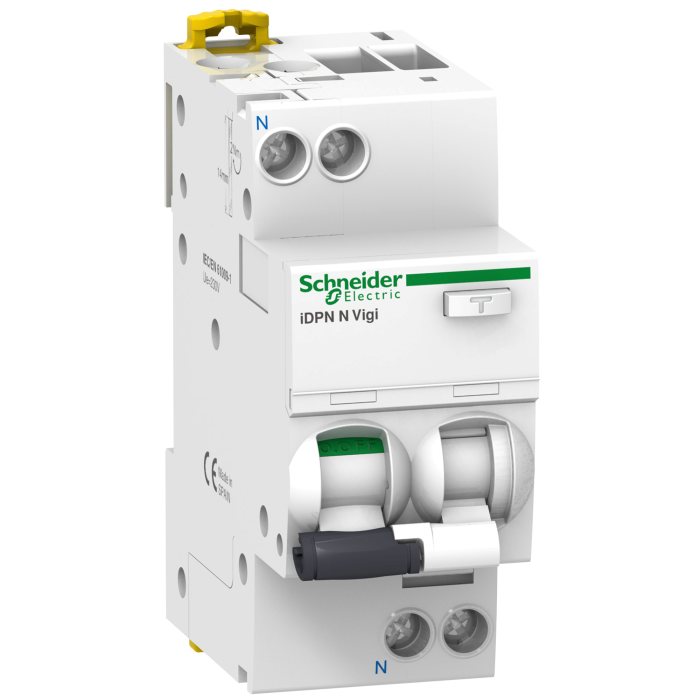

A9D31632 ДИФ.АВТ.ВИМИКАЧ DPN N VIGI 6КА 32A C30МA

Артикул: A9D31632

Немає в наявності

Відгуків: 0

A9D31632 ДИФ.АВТ.ВИМИКАЧ DPN N VIGI 6КА 32A C30МA

Диференційні автоматичні вимикачі

A9D31632 ДИФ.АВТ.ВИМИКАЧ DPN N VIGI 6КА 32A C30МA

Артикул: A9D31632

Немає в наявності

Відгуків: 0

3163 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Acti9 iDPN Vigi - це автоматичний вимикач диференційного струму (АВДС). Кількість полюсів 1P+N, номінальний струм 32A, крива відключення С. Клас захисту від витоку на землю — тип АC з чутливістю 30 мА. Спрацювання при витоку струму на землю миттєве. Номінальна відключаюча здатність до 6000 А при 230 В змінного струму (МЕК 61009-1). Цей продукт захищає від короткого замикання, перевантаження, ураження електричним струмом через непрямий контакт, та небезпеки виникнення пожежі. Унікальні індикатори VisiTrip та VisiSafe надають інформацію про спрацювання та повне розмикання контактів пристою. Це безпечне та надійне рішення для комерційного та промислового застосування з високою відключаючою здатністю. Пристрій відповідає стандарту МЕК 61009-2-1. Робоча напруга Ue 220 В - 240 В змінного струму. Номінальна напруга ізоляції Ui 400 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Частота 50 Гц. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 4 модулі по 9 мм. Колір білий (RAL9003). Розміри (Ш) 36 мм x (В) 85 мм x (Г) 73 мм. Вага 125г. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.

Характеристики

COS :

19GP-SMBFDT

[Ics] номінальна робоча здатність відключенн :

6000 А 100 % x Icn на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1

[In] номінальний струм :

32 А

[Ue] номінальна робоча напруга :

220...240 В змінний струм 50 Гц

[Uimp] номінальна імпульсна витримувана напруга :

4 кВ

[Ui] номінальна напруга ізоляції :

400 В змінний струм 50 Гц

Індикатор положення контакту :

так

Бренд :

Schneider Electric

Відносна вологість :

95-95 % на 55-55 °C

Відповідність вимогам по ізоляції :

Так відповідно до МЕК 60947-2

Виробник :

Schneider Electric

Висота :

85 мм мм

Глибина :

73 мм мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

15 мм для Зверху або знизу з'єднання

Електрична зносостійкість :

10000 циклів

Електромагнітна сумісність :

Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1

Захист від витоку струму на землю :

Інтегрований

Кількість захищених полюсів :

Кількість модулів Ш = 9 мм :

Категорія перенапруги :

ІІІ відповідно до МЕК 60364

Клас захисту від витоку струму на землю :

Тип АС

Клас обмеження :

3 відповідно до МЕК 61009-2-1

Клеми підключення :

одиночна клема Зверху або знизу1-10 мм² гнучкий з зажимом

Код сумісності :

iDPN

Колір :

Білий

Країна виробник :

Іспанія

Крива відключення :

Крок підключення :

9 мм між фазою та нейтраллю

Місцева сигналізація :

УВІМК., ВИМК., відключення при несправності

Місцерозташування пристрою в системі :

Вихідний

Маса нетто :

125 г

Межа магнітного відключення :

5...10 x In

Механічна зносостійкість :

20000 циклів

Момент затягування :

2-2 Н.м Зверху або знизу Н·м

Монтажна опора :

DIN-рейка

Назва пристрою :

iDPN N Vigi

Назва продукту :

Acti9 iDPN Vigi

Номінальна вмикаюча та вимикаюча здатність :

Idm 6000 А на 220...240 В змінний струм 50 Гц відповідно до МЕК 61009-2-1

Область застосування продукту :

Розподіл

Опис параметрів блокування :

Пристрій для встановлення навісних замків

Опис полюсів :

1P + N

Положення нейтралі :

Зліва

Робоча температура навколишнього середови :

-5-60 °C

Сегмент ринку :

житловий

Серія продукту :

Acti9

Сертифікація виробу :

GOST

Спосіб кріплення :

Затисканням

Стандарти :

МЕК 61009-2-1

Статус серії :

regular

Ступінь забруднення :

Ступінь захисту :

IP40 (Модульний щит) відповідно до МЕК 60529 IP

Сумісність гребінчастих шин і розподільчих :

Зверху або знизу: Так

Температура навколишнього повітря для збер :

-40-85 °C

Технологія відключення диференційного стр :

незалежний від напруги

Технологія розчеплювача :

Тепломагнітний

Тип виробу або компоненту :

Автоматичний вимикач диференційного струму (АВДС)

Тип керування :

перемикач

Тип мережі :

змінний струм

Тропічне виконання :

2 відповідно до МЕК 60068-1

Час витримки захисту від витоку струму на з :

Миттєвий

Частота мережі :

50 Гц Гц

Чутливість до витоку струму :

30 мА

Ширина :

36 мм мм
