19041 ДИФ.МОД.VIGI NG125 4P 125A 30МA 230-415В

Аксесуари до модульних автоматичних вимикачів

19041 ДИФ.МОД.VIGI NG125 4P 125A 30МA 230-415В

Артикул: 19041

Немає в наявності

0

Відгуків: 0

19041 ДИФ.МОД.VIGI NG125 4P 125A 30МA 230-415В

19041 ДИФ.МОД.VIGI NG125 4P 125A 30МA 230-415В

Аксесуари до модульних автоматичних вимикачів

19041 ДИФ.МОД.VIGI NG125 4P 125A 30МA 230-415В

Артикул: 19041

Немає в наявності

0

Відгуків: 0

22930 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

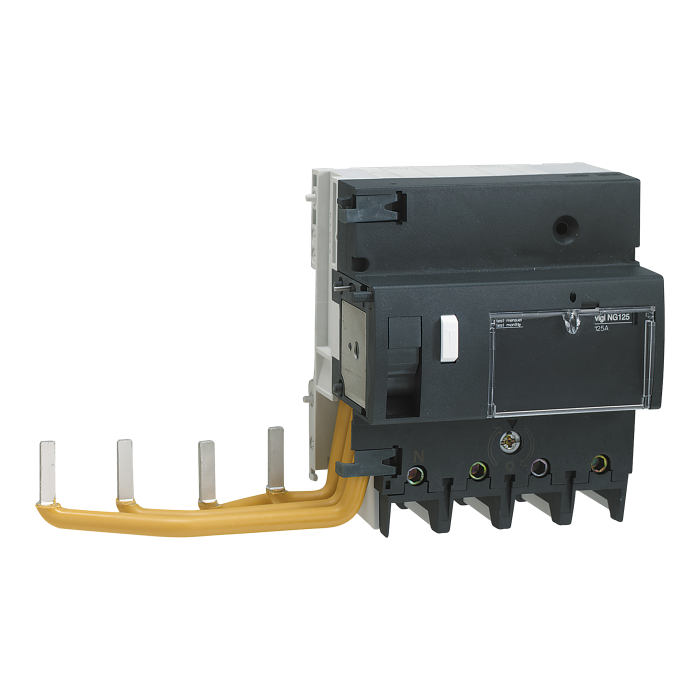

Vigi NG125 це модульний блок диференційного захисту. Полюси 4P, номінальний струм 125A. Клас захисту від витоку на землю — тип А з чутливістю 30 мА та можливістю подавати живлення як зверху, так і знизу. Він захищає від ураження електричним струмом через прямий та непрямий контакт, а також небезпеки виникнення пожежі. Цей пристрій підключається до автоматичного вимикача NG125 для забезпечення захисту електричного кола та захисту від витоку струму на землю. Пристрій відповідає стандарту МЕК 60947-2. Номінальна робоча напруга Ue 230-415 В змінного струму. Номінальна напруга ізоляції Ui 690 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 8 кВ. Ступінь забруднення 3. Виріб призначений для встановлення на симетричну DIN-рейку шириною 35 мм . Його ширина 11 модулів по 9 мм. Розміри (Ш) 207 мм x (В) 118 мм x (Г) 81 мм. Вага 0,8 кг. Має ступінь захисту IP20 і IP40 при встановленні в щиті.

Характеристики

COS :

19GP-SMBFDT

[In] номінальний струм :

125 А

[Ue] номінальна робоча напруга :

230...415 В (змінного струму) 50/60 Гц

[Uimp] номінальна імпульсна витримувана напруга :

8 кВ відповідно до IEC/EN 60947-2

[Ui] номінальна напруга ізоляції :

690 В (змінного струму) 50/60 Гц відповідно до IEC/EN 60947-2

Бренд :

Schneider Electric

Відносна вологість :

95-95 % на 55-55 °C

Виробник :

Schneider Electric

Висота :

118 мм

Висота над рівнем моря :

2000 м

Глибина :

81 мм

Група продукції :

Модульне обладнання Acti 9

Довжина зачистки проводів :

20 мм

Електрична зносостійкість :

10000 циклів відповідно до IEC/EN 60947-2

Електричне підключення до автоматичного ви :

Гвинтове

Електромагнітна сумісність :

Витримуваний імпульс 8/20 мкс, 3000 A відповідно до IEC/EN 60947-2

Кількість модулів Ш = 9 мм :

11

Клас захисту від витоку струму на землю :

Тип А

Клеми підключення :

Клеми тунельного типу16-70 мм² жорсткий

Код сумісності :

Vigi NG125

Країна виробник :

Франція

Місцерозташування пристрою в системі :

Вихідний

Маса нетто :

0.8 кг

Момент затягування :

6-6 Н.м Н·м

Монтажна опора :

Симетрична DIN-рейка 35 мм

Назва пристрою :

Vigi NG125

Напруга ізоляції :

690 В

Номінальна напруга :

230 В

Номінальний струм :

125 А

Опис полюсів :

4P

Сегмент ринку :

Малий комерційний

Серія продукту :

Acti9

Стандарти :

IEC/EN 60947-2:Annex B

Статус серії :

regular

Ступінь забруднення :

3 відповідно до IEC/EN 60947-2

Ступінь захисту :

IP40 відповідно до IEC/EN 60947-2 IP

Сумісність продуктів :

Одиночна клема

Технологія відключення диференційного стр :

Незалежний від напруги

Тип виробу або компоненту :

Додоткові блоки диференційного захисту

Тип мережі :

Змінний струм

Тропічне виконання :

2 відповідно до МЕК 60068-1

Час витримки захисту від витоку струму на з :

Миттєвий

Частота мережі :

50/60 Гц Гц

Чутливість до витоку струму :

30 мА

Ширина :

207 мм
