Програмовані контролери

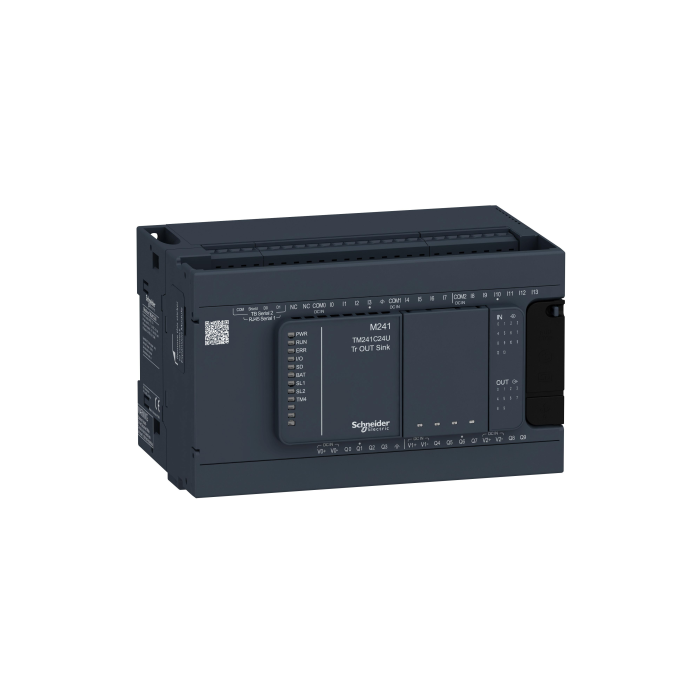

TM241C24U ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485

Артикул: TM241C24U

Немає в наявності

Відгуків: 0

TM241C24U ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485

Програмовані контролери

TM241C24U ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485

Артикул: TM241C24U

Немає в наявності

Відгуків: 0

21973 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Контролер M241 24 IO транзистор NPN Цей продукт є частиною лінійки Modicon M241, пропозиції контролерів ПЛК для додатків, що потребують продуктивності. Цей логічний контролер забезпечує 14 дискретних, 8 швидких входів, 10 транзисторів, 4 швидких виходу з NPN транзисторним виходом. Це логічний контролер Modicon з номінальною напругою живлення/виходу 24 В постійного струму, вихідним струмом 0,5 А для транзисторного виходу, 0,1 А для швидкого з логікою споживання або джерела вхідної логіки позитивного виходу. Цей продукт дає змогу створювати програму інтуїтивно зрозуміло, як ніколи раніше, завдяки організованому дизайну екрана. Інтегровані з’єднання: порт USB із роз’ємом mini B USB 2,0, неізольоване послідовне з’єднання 1 з роз’ємом RJ45 та інтерфейсом RS232/RS485 та неізольоване послідовне з’єднання 2 зі знімним гвинтовим роз’ємом клемної колодки та інтерфейсом RS485. Це контролер Modicon M241 з 8 МБ для програм, 64 МБ для системної пам’яті RAM, 128 МБ вбудованої флеш-пам’яті для резервного копіювання програм користувача та пам’яті SD-карти об’ємом 16 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 150 мм (ширина) x 95 мм (глибина) x 90 мм (висота). Важить 0,53 кг. Логічні контролери Modicon M241 розроблені для високопродуктивних компактних машин із функціями контролю швидкості та положення. Цей продукт сертифікований CE, IACS E10, CSA, RCM і CULus. Він відповідає стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морським специфікаціям (LR, ABS, DNV, GL), стандартам UL 1604 і UL 508 . Порт шини вводу/виводу TM3, вбудований у логічні контролери Modicon M241, дозволяє підключати модулі розширення Modicon TM3 для локальних, віддалених і розподілених конфігурацій вводу/виводу, запрограмованих за допомогою програмного забезпечення EcoStruxure Machine Expert. Він підтримує кріплення на DIN-рейку.

Характеристики

COS :

19PR-INDMCT

[Us] номінальна напруга живлення :

24 В постійний струм

Ізоляція :

між швидким виходом і внутрішньою логікою в 500 В змінний струм

Інтегральний час :

12 с автоматичне скидання швидкий вихід

Бренд :

Schneider Electric

Вібростійкість :

3 gn на 8.4-150 Гц на монтаж панелі

Відносна вологість :

10-95 %, без конденсату (у сховищі)

Відхилення ходу годинника :

<= 60 с/місяць на 25-25 °C

Виробник :

Schneider Electric

Висота :

90 мм мм

Висота зберігання :

0-3000 м

Висота над рівнем моря :

0...2000 m

Вхідний повний опір :

2.81 кОм для швидкий вхід

Глибина :

95 мм мм

Годинник реального часу :

Граничний рівень напруги (стан 0) :

<= 5 В для Вхід

Граничний рівень напруги (стан 1) :

>= 15 В для Вхід

Електричне з'єднання :

знімна гвинтова клемна колодкадля підключення живлення 24В постійного струму (крок 5.08 мм)

Електромагнітна емісія :

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А на 230-1000 МГц відповідно до МЕК 55011

Живлення :

(серійний номер 1)живлення послідовної лінії: 5 В, <200 мА

Кількість дискретних виходів :

10 транзистор 4 швидкий вихід

Кількість дискретних входів :

14 , дискретний вхід 8 швидкий вхід відповідно до МЕК 61131-2 Тип 1

Кількість дискретних входів/виходів :

Кількість обчислюваних входів :

14 стандартний вхід на 1 кГц

Країна виробник :

Бельгія

Логіка дискретних входів :

приймач або джерело

Логіка дискретного виходу :

негативна логіка (приймач)

Місцева сигналізація :

для Стан вводу/виводу 1 світлодіод на канал (зелений)

Максимальна вихідна частоста :

1 кГц для вихід

Максимальна дальність кабелю між пристроям :

екранований кабель <3 м для швидкий вихід

Максимальна кількість модулів розширення в :

14 (віддалений архітектура вводу/виводу)

Максимальне навантаження лампи розжарюван :

<2.4 В

Максимальне просідання напруги :

<1 В

Максимальний пусковий струм :

50 А А

Максимальний струм витоку :

5 мкА для вихід

Максимальний струм на загальний вихід :

1 А з Q8...Q9 канал для вихід

Маркування :

Маса нетто :

0.53 кг

Межі вихідної напруги :

30 В постійний струм

Межі напруги живлення :

20.4-28.8 В

Монтажна опора :

плата або панель із монтажним набором

Налаштовуваний час фільтрації :

12 мс для Вхід

Напруга дискретного виходу :

24 В постійного струму для транзисторний вихід

Напруга дискретного входу :

24 В

Обладнання для зберігання даних :

<= 16 ГБ SD-карта (опціонально)

Обсяг пам'яті :

64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ

Протокол порту обміну даними :

неізольований послідовний канал: Modbus протокол головний/ведений

Резервні копії даних :

128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм

Робоча температура повітря :

-10-55 °C (горизонтальна установка)

Серія продукту :

Modicon M241

Сертифікація виробу :

Споживання енергії [Вт] :

32.6-40.4 В (з макс кількістю модулів розширення вх/вих)

Стійкість до імпульсних перенапруг :

1 кВ транзисторного виходу Звичайний режим відповідно до МЕК 61000-4-5

Стійкість до електромагнітного поля :

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду :

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод :

10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до коротких переривів споживання :

10 мс

Стійкість до швидких перехідних процесів :

1 кВ відповідно до МЕК 61000-4-4 (транзисторного виходу)

Стандарти :

UL 508

Статус серії :

regular

Структура застосування :

3 циклічні задачі + 1 вільна задача

Струм дискретного виходу :

0.1 A для швидкий вихід (PTO mode) (Q0...Q3)

Струм дискретного входу :

10.7 мА для швидкий вхід

Ступінь забруднення :

Ступінь захисту :

IP20 із захисною кришкою IP

Температура навколишнього повітря для збер :

-25-70 °C

Термін резервного зберігання даних :

2 роки на 25 °C

Тип акумулятора :

BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки)

Тип вбудованого інтерфейсу :

Порт USB з mini B USB 2.0 роз'єм

Тип виробу або компоненту :

логічний контролер

Тип дискретного виходу :

транзистор

Тип захисту :

захист від зворотної полярності для швидкий вихід

Тип напруги дискретного входу :

постійна напруга

Тип сигналу керування :

однофазний на 200 кГц для швидкий вхід (HSC режим)

Точність :

+/- 1 % на 0.1-1 кГц для швидкий вихід

Ударостійкість :

15 gn для 11 мс

Функція позиціонування :

ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) для транзисторний вихід (частота позиціонування: 1 кГц)

Час виконання для 1 Кінструкції :

0.7 мс для інша інструкція

Час реакції :

<= 2 мкс вимкнення, Q0...Q3 клема(и) для швидкий вихід

Швидкість передачі :

480 Мбіт/с для шини довжиною 3-3 м для USB

Ширина :

150 мм мм
