Програмовані контролери

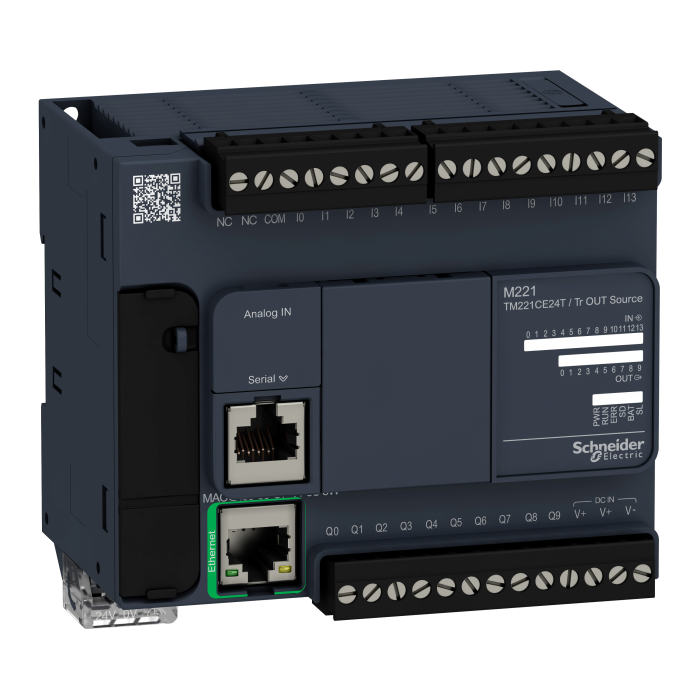

TM221CE24T ПЛК M221 24 ВХ/ВИХ ТРАНЗ 1RS485 1ETH

Артикул: TM221CE24T

Немає в наявності

Відгуків: 0

TM221CE24T ПЛК M221 24 ВХ/ВИХ ТРАНЗ 1RS485 1ETH

Програмовані контролери

TM221CE24T ПЛК M221 24 ВХ/ВИХ ТРАНЗ 1RS485 1ETH

Артикул: TM221CE24T

Немає в наявності

Відгуків: 0

16597 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

Цей контролер TM221 є частиною лінійки контролерів Modicon M221 Logic. Він має 24 логічних входу/виводу та живиться від 24 В постійного струму. Він постачається зі знімними гвинтовими клемними колодками для підключення входів/виходів, знімною гвинтовою клемною колодкою для підключення джерела живлення, резервною батареєю BR2032 і кабелем для підключення аналогових входів. Логічні контролери M221 мають три типи інтегрованого комунікаційного порту, Ethernet, послідовне з’єднання RS 232/RS 485 і порт програмування USB mini-B. Він дозволяє керувати простими машинами. Ємність логічних контролерів M221 можна збільшити за допомогою модуля розширення Modicon TM3.

Характеристики

COS :

19CF-INDACB

Ethernet порт :

10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель

[Us] номінальна напруга живлення :

24 В ПОСТІЙНИЙ СТРУМ

Ізоляція :

неізольовані між аналоговими входами

Інтегральний час :

1 с автоматичне скидання

Абсолютна похибка виміру :

+/- 1 % повної шкали для аналоговий вхід

Бренд :

Schneider Electric

Вібростійкість :

1 gn на 8.4-150 Гц на монтаж панелі

Відносна вологість :

10-95 %, без конденсату (у сховищі)

Відхилення ходу годинника :

<= 30 с/місяць на 25-25 °C

Виробник :

Schneider Electric

Висота :

90 мм мм

Висота зберігання :

0-3000 м

Висота над рівнем моря :

0...2000 m

Вихідна частота :

0.1 кГц для вихід на Q4...Q9 канал

Вихідний струм живлення :

0.2-0.2 А 24 В для шина розширення

Вхідний повний опір :

4.9 кОм для швидкий вхід

Глибина :

70 мм мм

Годинник реального часу :

Граничний рівень напруги (стан 0) :

<= 5 В для Вхід

Граничний рівень напруги (стан 1) :

>= 15 В для Вхід

Група продукції :

Контролери Modicon М221 та дод модулі

Допустима перенапруга на входах :

+/- 13 V ПОСТІЙНИЙ СТРУМ (постійний) для Аналоговий вхід

Доступна функція :

PWM

Електричне з'єднання :

mini B USB 2.0 роз'єм для терміналу програмування

Електромагнітна емісія :

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 200-1000 МГц відповідно до МЕК 55011

Живлення :

(послідовний)живлення послідовної лінії: 5 В, <200 мА

Значення молодшого біта :

10 мВ

Кількість аналогових входів :

2 на 0...10 В шт

Кількість дискретних виходів :

10 транзистор 2 швидкий вихід

Кількість дискретних входів :

14 , дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1

Кількість дискретних входів/виходів :

Кількість обчислюваних входів :

4 швидкий вхід (HSC режим) на 100 кГц 32 біти

Контур регулювання :

регульований ПІД-регулятор до 14 одночасних циклів

Країна виробник :

Китай

Логіка дискретних входів :

Споживач або джерело струму (позитивний / негативний)

Логіка дискретного виходу :

позитивна логіка (джерело)

Місцева сигналізація :

для зв'язок (стан зв'язку) Лінія мережі Ethernet (жовтий)

Максимальна дальність кабелю між пристроям :

екранований кабель <3 м для швидкий вихід

Максимальна кількість модулів розширення в :

14 (віддалений архітектура вводу/виводу)

Максимальна споживана потужність [Вт] :

4.8 В на 24 В (без модуля розширення вводу/виводу)

Максимальне навантаження лампи розжарюван :

<12 В для вихід і швидкий вихід

Максимальне просідання напруги :

<1 В

Максимальний пусковий струм :

35 А А

Максимальний розмір об'єктної області :

255 %TM таймерів

Максимальний струм витоку :

0.1 мА для транзисторний вихід

Максимальний струм на загальний вихід :

5 А

Маркування :

Маса нетто :

0.395 кг

Межі напруги живлення :

20.4-28.8 В

Механічна зносостійкість :

20000000 циклів для транзисторний вихід

Монтажна опора :

плата або панель із монтажним набором

Налаштовуваний час фільтрації :

12 мс для Вхід

Напруга дискретного виходу :

24 В постійного струму

Напруга дискретного входу :

24 В

Обладнання для зберігання даних :

2 ГБ SD-карта (опціонально)

Обсяг пам'яті :

256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ

Протокол порту обміну даними :

Ethernet протокол

Резервні копії даних :

256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних

Робоча температура повітря :

-10-35 °C (вертикальна установка)

Роздільна здатність аналогового входу :

10 біт

Серія продукту :

Modicon M221

Сертифікація виробу :

cULus HazLoc

Служба обміну даними :

DHCP клієнт

Стійкість до імпульсних перенапруг :

0.5 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5

Стійкість до електромагнітного поля :

1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду :

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод :

10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до коротких переривів споживання :

10 мс

Стійкість до магнітних полів :

30 А/м 50/60 Гц відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів :

1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія)

Стандарти :

ANSI/ISA 12-12-01

Статус серії :

regular

Струм дискретного виходу :

0.5 A

Струм дискретного входу :

5 мА для швидкий вхід

Ступінь забруднення :

<= 2

Ступінь захисту :

IP20 із захисною кришкою IP

Температура навколишнього повітря для збер :

-25-70 °C

Термін резервного зберігання даних :

1 рік на 25 °C (припиненням електропостачання)

Тип акумулятора :

BR2032 чи CR2032X літієва неперезаряджувана

Тип вбудованого інтерфейсу :

Ethernet з RJ45 роз'єм

Тип виробу або компоненту :

логічний контролер

Тип дискретного виходу :

транзистор

Тип захисту :

захист від перевантаження та короткого замикання на 1 А

Тип напруги дискретного входу :

постійна напруга

Тип сигналу керування :

імпульс/напрямок

Точний час виконання завдання події :

60 мкс час відгуку

Ударостійкість :

147 м/с ² для 11 мс

Функція позиціонування :

Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 1 вісь CW/CCW режим (100 кГц)

Характеристики зовнішнього середовища :

звичайне та вибухонебезпечне розташування

Час виконання для 1 Кінструкції :

0.3 мс для ситуаційна та періодична задача

Час виконання однієї інструкції :

0.2 мкс булевої операції

Час перетворення :

1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід

Час реакції :

300 мкс увімкнення, вимкнення, за допомогою клем клема(и) для вихід

Швидкість передачі :

480 Мбіт/с для USB

Ширина :

110 мм мм
