Реле напруги

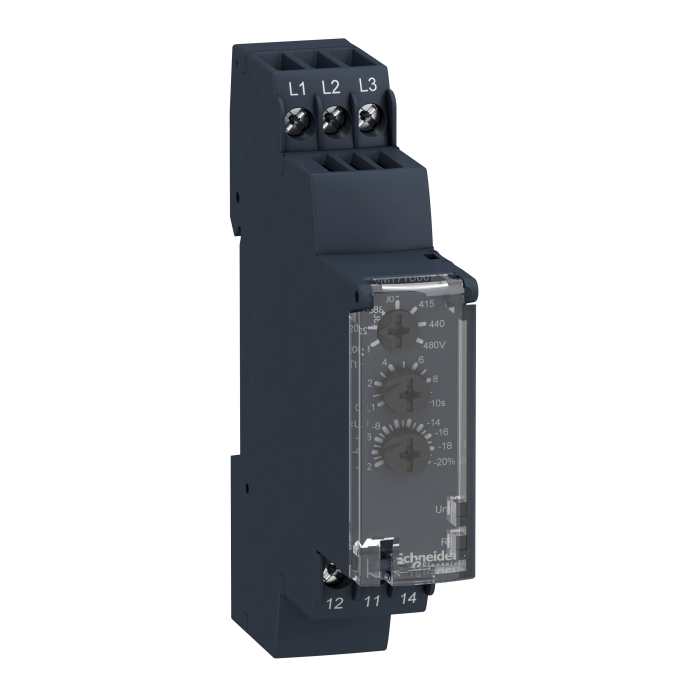

RM17TU00 РЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ

Артикул: RM17TU00

Немає в наявності

Відгуків: 0

RM17TU00 РЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ

Реле напруги

RM17TU00 РЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ

Артикул: RM17TU00

Немає в наявності

Відгуків: 0

6088 грн

Повідомити

Доставка

Оплата

Гарантія та умови повернення

Самовивіз з нашого складу

безкоштовно

«Новою поштою» по Україні

за тарифами перевізника

Кур'єром до дверей

від 70 грн.

Кредитною карткою

Розрахунковий рахунок

Повернення товару протягом 14 днів

Опис

Характеристики

РЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ

Характеристики

COS :

19GP-INDAPO

How to video :

https://www.youtube.com/watch?v=2fJJKGUbG-s

[In] номінальний струм :

5 А

[Uc] напруга схеми керування :

208...480 В

[Ui] номінальна напруга ізоляції :

400 В відповідно до МЕК 60664-1

[Us] номінальна напруга живлення :

self-powered

Інтегральний час :

1500 мс затримка часу

Бренд :

Schneider Electric

Вібростійкість :

1 gn (f= 57.6-150 Гц) відповідно до МЕК 60255-21-1

Відносна вологість :

95-95 % на 55-55 °C відповідно до МЕК 60068-2-30

Випробувальна напруга діелектрика :

2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60664-1

Виробник :

Schneider Electric

Вихідні контакти :

1 C/O

Гістерезис :

2-2 %

Група продукції :

Електромеханічні реле

Діапазон вимірювань :

208...480 В напруга змінний струм

Діапазон напруги :

208...480 В Лінійна напруга В

Директиви :

89/336/EEC - електромагнетична відповідність

Електрична зносостійкість :

100000 циклів

Електромагнітна сумісність :

Стійкість до промислового середовища conforming to МЕК 61000-6-2

Затримка пуску після включення живлення :

650 мс

Категорія застосування :

DC-13 відповідно до МЕК 60947-5-1

Категорія перенапруги :

ІІІ відповідно до МЕК 60664-1

Клеми підключення :

Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником

Код сумісності :

RM17

Комутаційна здатність [ВА] :

1250 В·А

Конкретне застосування виробу :

для 3-фазного живлення

Країна виробник :

Індонезія

Ліміти вимірювання напруги :

183-528 В змінний струм

Мінімальний струм перемикання :

10 мА на 5 В ПОСТІЙНИЙ СТРУМ

Місцева сигналізація :

для реле увімкнено СВІТЛОДІОД (жовтий)

Максимальна напруга перемикання :

250 В ПОСТІЙНИЙ СТРУМ

Максимальний струм перемикання :

5 А ПОСТІЙНИЙ СТРУМ

Максимальний цикл вимірювання :

150 мс цикл вимірюв. як середньоквадрат. значення

Маркування :

Маса нетто :

0.13 кг

Матеріал корпусу :

Самозагасаючий пластик

Межі напруги живлення :

183-528 В змінний струм

Межі напруги ланцюга керування :

- 12 % + 10 % Un

Механічна зносостійкість :

30000000 циклів

Момент затягування :

0.6-1 Н.м відповідно до МЕК 60947-1 Н·м

Монтажна опора :

симетрична din-рейка 35 мм відповідно до МЕК 60715

Найменування релейного захисту :

RM17TU

Не розсіювана хвиля збурень :

4 кВ відповідно до МЕК 61000-4-5

Номінальний вихідний струм :

5 А

Опір ізоляції :

> 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60664-1

Параметри релейного моніторингу :

виявлення обриву фази

Показники надійності безпеки :

B10d = 470000

Похибка вимірювання :

< 1 % на весь діапазон із коливанням напруги мм²

Регулювання уставки напруги :

-2...-17 % в діапазоні 220 В змінного струму

Робоча температура навколишнього середови :

-20-50 °C

Робоча швидкість :

<= 360 операцій/год повне навантаження

Робоче положення :

Будь-яка позиція без зниження номінальних характеристик

Серія продукту :

Harmony

Сертифікація виробу :

CSA

Споживана потужність [ВА] :

0-22 В·А на 400 В змінний струм 50 Гц

Стабільність та повторюваність характерис :

3 % для затримка часу

Стандарти :

МЕК 60255-1

Статус серії :

regular

Ступінь забруднення :

3 відповідно до МЕК 60664-1

Ступінь захисту :

IP30 відповідно до МЕК 60529 (корпус) IP

Температура навколишнього повітря для збер :

-40-70 °C

Тип виробу або компоненту :

3-фазне реле керування

Тип витримки часу :

регульований 0.1...10 с, +/- 10 % максимального значення шкали

Тип керування :

без тестової кнопки

Тип контакту та з'єднання :

1 перемикаючий контакт

Тип реле :

багатофункціональне реле контролю

Ударостійкість :

15 gn для 11 мс відповідно до МЕК 60255-21-1

Функціональність :

виявлення зниженої напруги

Час реакції :

< 200 мс (у разі несправності)

Частота мережі живлення :

50/60 Гц +/- 10

Частота схеми керування :

50...60 Гц +/- 10 % частота

Чутливість до розриву фази :

0.7 Un

Ширина :

17.5 мм мм
